DDR 复位

将FPGA代码和实际的数字电路对应起来。

always @ (negedge clk_ref_200)

    begin

    if(ddr3_init_done)     //DDR3 没起来的时候，计数器开始计数。

         ddr_init_cnt<=28'b0;

    else

         ddr_init_cnt<=ddr_init_cnt+1;    //计数器

    end

    always @ (negedge clk_ref_200)

    begin

    if(ddr3_init_done)

        begin

            ddr_init_rst<=1'b0;    //现在感觉这个多此一举。只需要根据计数器的情况对复位信号进行控制即可。

        end

    else

        begin    //实际想实现的功能是，DDR3 的init done信号没起来的时候，计数器开始计数当记到一定数时复位DDR3，然后一段时间后释放复位。

            if(ddr_init_cnt[27]==1'b1)

                ddr_init_rst<=1'b0;

            else if(ddr_init_cnt[27:26]==2'b11)  //明显有问题，这两个判断条件相互冲突。并且是ddr_init_cnt[27:26]==2'b11时将DDR3复位信号置1.但是释放复位的条件不对。

                ddr_init_rst<=1'b1;

        end

    end

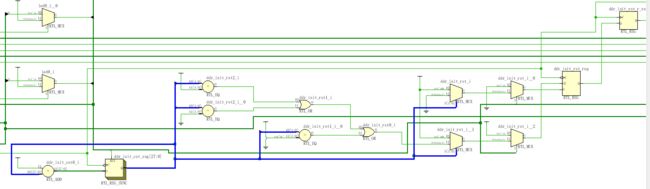

RTL图可以看到，ddr_init_cnt[27:26]==2'b11时，ddr_init_rst_i__0输出1，并且连接到ddr_init_rst_reg的set引脚上，产生DDR3 复位信号。

ddr_init_rst_i的S引脚上连接的是ddr3_init_done信号，当ddr3_init_done为1时，ddr_init_rst_i输出1，连接到ddr_init_rst_reg的rst引脚上。

修改代码后，

 always @ (negedge clk_ref_200)

    begin

    if(ddr3_init_done)

        begin

            ddr_init_cnt<=28'b0;

        end

    else

        begin

           ddr_init_cnt<=ddr_init_cnt+1;

        end

    end

    always @ (negedge clk_ref_200)

    begin

    if(ddr3_init_done)

        begin

            ddr_init_rst<=1'b0;

        end

    else

        begin

            if(ddr_init_cnt[27]==1'b1)

                ddr_init_rst<=1'b1;

            else if(ddr_init_cnt[27:26]==2'b11)

                ddr_init_rst<=1'b0;

        end

    end



always @(posedge clk_ref_200) begin ddr_init_rst_r   <= ddr_init_rst    ; end

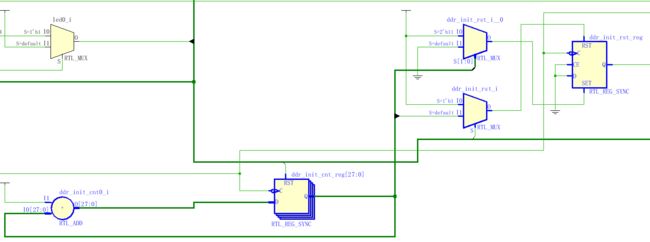

下图中可以看到，ddr_init_rst_i__0的S引脚上为2B'11时输出1，然后ddr_init_rst_i__1的S引脚上为1'b1时，输出1。因此

    always @ (negedge clk_ref_200)

    begin

    if(ddr3_init_done)

        begin

            ddr_init_cnt<=28'b0;

        end

    else

        begin

           ddr_init_cnt<=ddr_init_cnt+1;

        end

    end

    always @ (negedge clk_ref_200)

    begin

    if(ddr3_init_done)   //实际上，ddr_init_rst复位是没有什么必要的。

        begin

            ddr_init_rst<=1'b0;

        end

    else

        begin

            if(ddr_init_cnt[27:26]==1'b10)   //应该是2'b

                ddr_init_rst<=1'b1;

            else if(ddr_init_cnt[27:26]==2'b11 || ddr_init_cnt[27:26]==2'b00 || ddr_init_cnt[27:26]==2'b01)

                ddr_init_rst<=1'b0;

        end

    end



always @(posedge clk_ref_200) begin ddr_init_rst_r   <= ddr_init_rst    ; end

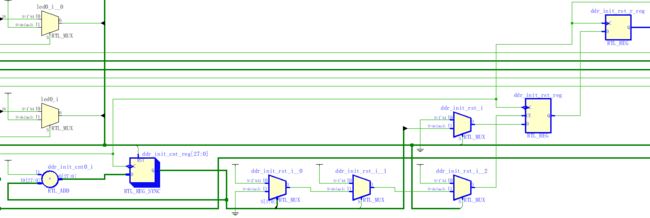

因为       if(ddr_init_cnt[27:26]==1'b10)   //应该是2'b  写错，导致下面ddr_init_rst_i和ddr_init_rst_i的S引脚上为“00”时输出为1。应该ddr_init_rst_i和ddr_init_rst_i的S引脚上为“10”时输出为1。
