【笔记】关于整数分频的思考（Verilog HDL）（Digital Logic）
Instruction
本文主要讨论整数分频器的原理以及实现。关键的问题就是分频的时钟什么时候翻转。
Design
1. 偶数倍分频
原理：比如4分频，需要一个模4的计数器，占空比50%，计数为0~3循环，当计数到一半时，即计数输出cnt<2时翻转。
代码如下：div4
1
//
四分频
2
module
div4(clk,rst_n,o_clk);
3
input
clk,rst_n;
4
output
o_clk;
5
reg
o_clk;
6
7
reg
[
1
:
0
]cnt;
8
9
always
@(
posedge
clk
or
negedge
rst_n)
10
begin
11
if
(
!
rst_n)
12
cnt
<=
0
;
13
else
if
(cnt
==
3
)
14
cnt
<=
0
;
15
else
16
cnt
<=
cnt
+
1
;
17
end
18
19
always
@(
posedge
clk
or
negedge
rst_n)
20
begin
21
if
(
!
rst_n)
22
o_clk
<=
0
;
23
else
if
(cnt
<
2
)
24
o_clk
<=
1
;
25
else
26
o_clk
<=
0
;
27
end
28
29
endmodule
30

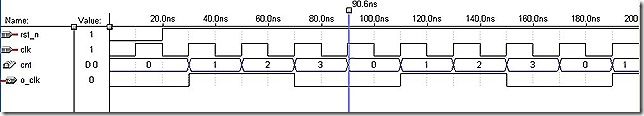

仿真结果
2. 奇数倍分频
原理：比如3分频，需要一个模3的计数器，占空比50%，即计数到一半（非整数）时翻转。方法是用2个模3的计数器，一个
在时钟的上升沿计数，一个在下降沿计数。对这2个计数分别分频，然后相或。利用上升沿河下降沿刚好相差半个时钟周期来
实现翻转，注意的是，1|0=1，所以设为1的部分占得部分较少，确切的说为cnt<1,即0。
代码如下：div3
1
//
三分频
2
module
div3(clk,rst_n,o_clk);
3
input
clk,rst_n;
//
输入时钟和复位
4
output
o_clk;
//
输出时钟
5
6
reg
[
1
:
0
]cnt_p;
//
上升沿计数
7
reg
[
1
:
0
]cnt_n;
//
下降沿计数
8
reg
clk_p;
//
上升沿分频的时钟
9
reg
clk_n;
//
下降沿分频的时钟
10
11
assign
o_clk
=
clk_p
|
clk_n;
//
分频得到的两时钟相或得到输出时钟
12
13
//
上升沿计数
14
always
@(
posedge
clk
or
negedge
rst_n)
15
begin
16
if
(
!
rst_n)
17
cnt_p
<=
0
;
18
else
if
(cnt_p
==
2
)
//
模3的计数器
19
cnt_p
<=
0
;
20
else
21
cnt_p
<=
cnt_p
+
1
;
22
end
23
//
上升沿分频
24
always
@(
posedge
clk
or
negedge
rst_n)
25
begin
26
if
(
!
rst_n)
27
clk_p
<=
0
;
28
else
if
(cnt_p
<
1
)
//
cnt=0
29
clk_p
<=
1
;
30
else
//
cnt=1,2
31
clk_p
<=
0
;
32
end
33
34
//
下降沿计数
35
always
@(
negedge
clk
or
negedge
rst_n)
36
begin
37
if
(
!
rst_n)
38
cnt_n
<=
0
;
39
else
if
(cnt_n
==
2
)
40
cnt_n
<=
0
;
41
else
42
cnt_n
<=
cnt_n
+
1
;
43
end
44
//
下降沿分频
45
always
@(
negedge
clk
or
negedge
rst_n)
46
begin
47
if
(
!
rst_n)
48
clk_n
<=
0
;
49
else
if
(cnt_n
<
1
)
//
cnt_n=0
50
clk_n
<=
1
;
51
else
52
clk_n
<=
0
;
//
cnt_n=1,2
53
end
54
55
endmodule
56

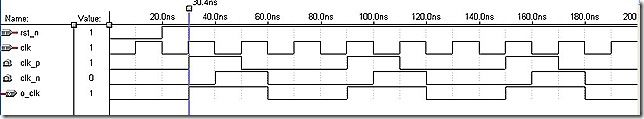

仿真结果
3. 任意整数分频
原理：总结1和2，设整数位N，当N为偶数时，cnt<N/2就翻转，当N为奇数时，cnt<(N-1)/2翻转。不论N为奇数、偶数，翻
转的条件都可以表示为cnt<(N>>1)。这是一个编程的技巧，无它，也是看别人的代码，学到的。
代码如下：divn
1
//
任意整数分频
2
module
divn(clk,rst_n,o_clk);
3
input
clk,rst_n;
4
output
o_clk;
5
6
parameter
WIDTH
=
3
;
//
计数器的位宽
7
parameter
N
=
6
;
//
要分频的整数
8
9
reg
[WIDTH
-
1
:
0
]cnt_p;
10
reg
[WIDTH
-
1
:
0
]cnt_n;
11
reg
clk_p;
12
reg
clk_n;
13
14
assign
o_clk
=
(N
==
1
)
?
clk:(N[
0
]
?
(clk_p
|
clk_n):clk_p);
15
16
always
@(
posedge
clk
or
negedge
rst_n)
17
begin
18
if
(
!
rst_n)
19
cnt_p
<=
0
;
20
else
if
(cnt_p
==
(N
-
1
))
21
cnt_p
<=
0
;
22
else
23
cnt_p
<=
cnt_p
+
1
;
24
end
25
26
always
@(
posedge
clk
or
negedge
rst_n)
27
begin
28
if
(
!
rst_n)
29
clk_p
<=
0
;
30
else
if
(cnt_p
<
(N
>>
1
))
31
clk_p
<=
1
;
32
else
33
clk_p
<=
0
;
34
end
35
36
always
@(
negedge
clk
or
negedge
rst_n)
37
begin
38
if
(
!
rst_n)
39
cnt_n
<=
0
;
40
else
if
(cnt_n
==
(N
-
1
))
41
cnt_n
<=
0
;
42
else
43
cnt_n
<=
cnt_n
+
1
;
44
end
45
46
always
@(
negedge
clk
or
negedge
rst_n)
47
begin
48
if
(
!
rst_n)
49
clk_n
<=
0
;
50
else
if
(cnt_n
<
(N
>>
1
))
51
clk_n
<=
1
;
52
else
53
clk_n
<=
0
;
54
end
55
56
endmodule
57

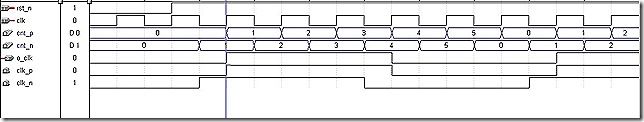

仿真结果
这里有2个技巧：
1. 14 assign o_clk=(N==1)?clk:(N[0]?(clk_p|clk_n):clk_p);这行决定分频输出的类型；
2.30 else if(cnt_p<(N>>1))，这里的（N>>1)比N/2好用多了，同样的表达方式通吃奇偶。
比如在50 else if(cnt_n<(N>>1))，这里就等价于（N-1)/2.
Result & Analysis
前两个看懂了，任意整数分频就不难理解。关键还是奇数分频的算法，分别分频再求或，太奇妙了。至于3里的编程技巧，都是模
仿无双的代码。（无双是谁？^_^)。细节部分，每个分频用2个always块的好处是，推荐这种代码风格。功能性更单一，便于阅
读，也算是人都能读懂、综合的代码，综合器去综合应该没什么意外。
