一文看懂Mysql架构

写在前面的话

Stay Hungry Stay Foolish！！！
每天进步一点点！！！

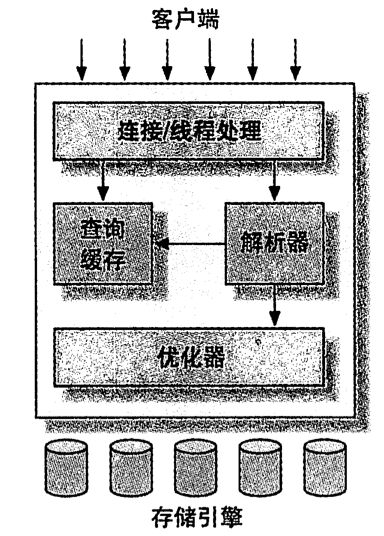

Mysql逻辑架构

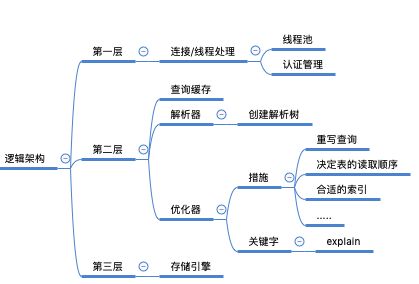

Mysql逻辑架构共三层：

1. 入口层：连接/线程处理
2. 服务执行层
3. 存储引擎

连接/线程处理

像大多数架构来说，入口层是必不可少的；Mysql入口层主要负责连接管理和认证及权限管理等。

• 连接管理：每个连接拥有一个线程，Mysql服务端维护了一个维护连接的线程池
• 认证管理：基于用户名、原始主机信息和密码；如果使用了SSL连接，还可以使用X.509证书认证
• 权限管理：Mysql对库、表及操作权限都可以进行约束管理

服务执行层

执行层主要包含以下组件：

• 查询缓存：像大多数架构中的redis
• 解析器：词法分析和语法分析，创建一个解析树(内部的数据结构)
• 优化器：主要做的就是重写查询、决定表的读取顺序、选择合适的索引等工作。

存储引擎

Mysql有以下存储引擎：

• InnoDB（默认）
• MyISAM
• 其他非常用引擎
  • Archive
  • Blackhole
  • CSV引擎
  • Federated引擎
  • Memory引擎
  • Merge引擎
  • NDB集群引擎

InnoDB

• 数据存储：表空间，由一系列的数据文件组成。存储文件是平台独立的，可以任意复制到各操作系统
• 事务：支持MVCC和实现了间隙锁来防止幻读
• 索引：基于聚簇索引(主键索引)实现。二级索引(非主键索引)都是包含了主键索引的
• 性能优化措施：
  • 磁盘预读
  • 加速读操作的自适应哈希索引
  • 插入缓冲区(insert buffer)

MyISAM

【功能】

• 支持：全文索引、压缩、空间函数(GIS)
• 不支持：事务、行级锁、崩溃后无法安全恢复

【存储】

• 文件：数据文件(.MYD)和索引文件(.MYI)
• 变长行处理：
  1. 5.0以前：默认能处理4G的数据，指针长度为4个字节，32位
  2. 5.0：默认能处理256TB的数据，因为指针长度为6个字节
  3. 所有版本都支持8字节，根据配置项MAX_ROW和MAX_ROW_LENGTH配置，两者相乘得到最终值

【特性】

• 加锁与并发：表级锁和并发插入(读时可写)
• 修复：
  1. 人工修复：CHECK TABLE mytable和REPAIR TABKE mytable语句
  2. 自动修复：myisamchk命令行
• 索引特性：全文索引（基于分词创建），对于BLOB和TEXT，会基于前500个字符创建索引
• 延迟更新索引键(Delayed Key Write)：建表时开启DELAY_KEY_WRITE。修改先写入键缓冲区，等清理缓冲区或关闭表时才会更新索引
• 压缩表：压缩后不可修改，表记录独立压缩

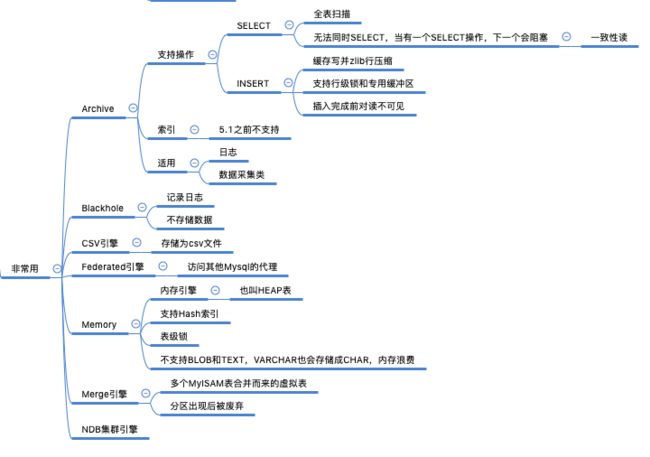

其他非常用引擎
