在Win32平台上（包括Windows 95/98/ME/NT/2000/XP/2003/CE），可执行文件是PE（Portable Executable）格式。PE文件使用的是一个平面地址空间，所有代码和数据都被合并在一起，组成一个很大的结构。文件的内容被分割为不同的区块（Section，又称区段、节等），块中包含代码或数据。

刚接触这块的朋友只需要简单了解一下PE格式，更具体的PE格式请参考 脱壳基础知识入门（2006年版）

    PE相关名词解释如下：
1．入口点（Entry Point）
    程序在 执行时的 第一行代码的地址应该就是这个值。

2． 文件偏移地址（File Offset）
    PE文件在磁盘上储存时，各数据的地址称文件偏移地址（File Offset）。用十六进制工具（例如Hex Workshop、WinHex等）打开文件显示的地址就是文件偏移地址。

3． 虚拟地址（Virtual Address，VA）
    由于Windows程序是运行在386保护模式下，在 保护模式下，程序访问存储器所使用的 逻辑地址称为虚拟地址（Virual Address，VA）。与实地址模式下的分段地址类似，虚拟地址也可写成" 段：偏移量"的形式，这里的段是指段选择器。

4．基地址（ImageBase）
    文件执行时将被映像到指定内存地址中，这个初始内存地址称为基址（ImageBase）。在Windows NT中，缺省的值是10000h；对于DLLs，缺省值为400000h。在Windows 9x中，10000h不能用来装入32位的执行文件，因为该地址处于所有进程共享的线性地址区域，因此Microsoft将Win32可执行文件的缺省基地址改变为400000h。

5．相对虚拟地址
相对虚拟地址（Relative Virual Address，RVA）表示此段代码在内存中相对于基地址的偏移。即：相对虚拟地址(RVA)=虚拟地址（VA）-基址（ImageBase）。

4.2 虚拟地址和偏移量转换

　　在OllyDBG,IDA和W32Dasm下显示的地址值是虚拟地址（Virual Address，VA）。而十六进制工具里，如：Hiew、Hex Workshop等显示的地址就是文件地址，称之为偏移量（File offset) 。

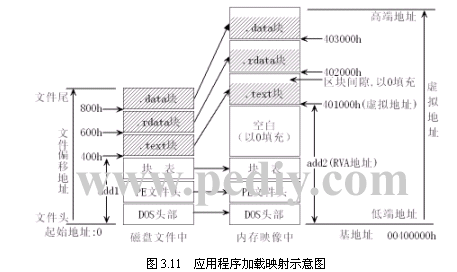

　　其转换原理是因为PE文件在磁盘上的数据结构与在内存中的结构是一致的，如下图：
