【YOLO系列】YOLOv1详解：模型结构、损失函数、训练方法及代码实现
YOLOv1（You Only Look Once）：实时目标检测的革命性突破
✨ motivation
在目标检测领域，传统方法如R-CNN系列存在计算冗余、推理速度慢的问题。2016年提出的YOLO（You Only Look Once）首次实现端到端单阶段检测，将检测速度提升至45 FPS（Faster R-CNN仅7 FPS），彻底改变了实时目标检测的格局。其核心思想是将检测视为回归问题，实现"看一眼即知全貌"的突破。
数据处理
采用PASCAL VOC 2007+2012数据集：
- 图像预处理：统一缩放至448×448448 \times 448448×448，RGB三通道归一化
- 标签编码：将真值框编码为S×S×(B×5+C)S \times S \times (B \times 5 + C)S×S×(B×5+C)张量
其中S=7S=7S=7（网格数），B=2B=2B=2（每个网格预测框数），C=20C=20C=20（类别数） - 数据增强：随机缩放（±20%）、平移（最大偏移0.2倍图像尺寸）、HSV色彩扰动
模型结构
YOLOv1（You Only Look Once）是一种实时目标检测模型，由Joseph Redmon等人在2015年提出。其核心思想是将目标检测视为一个回归问题，一次性预测图像中的边界框（bounding boxes）和类别概率。相比于传统的两阶段检测器（如R-CNN），YOLOv1具有速度快、端到端训练的优势。下面我将详细介绍其模型结构，分步解释关键组件。
1. 整体架构概述

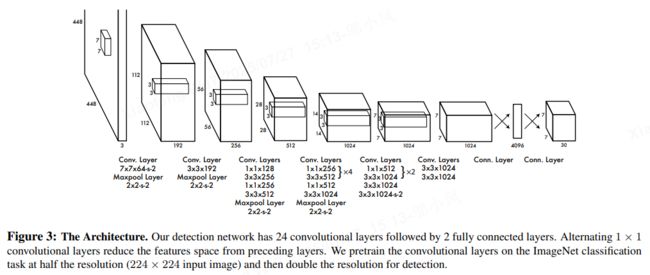

YOLOv1基于卷积神经网络（CNN），采用了一种简化的架构，类似于GoogLeNet，但针对目标检测任务进行了优化。模型输入为固定尺寸的图像（通常为448×448像素），输出是一个7×7的网格张量。每个网格单元负责预测多个边界框和类别信息。整个网络由24个卷积层和2个全连接层组成，结构紧凑，便于实时推理。
2. 网络层结构详解
YOLOv1的CNN部分主要用于特征提取，其层级结构如下：
- 卷积层：前20层使用卷积操作提取图像特征。这些层包括：
- 多个卷积块，每个块包含卷积、激活（ReLU）和池化操作。
- 卷积核尺寸逐渐减小，从7×7到3×3，以捕获多尺度特征。
- 使用步长（stride）和填充（padding）控制特征图尺寸。
- 全连接层：最后2层是全连接层，用于将特征图展平并生成最终预测。
- 第一全连接层：将特征图转换为4096维向量。
- 第二全连接层：输出7×7×30的张量（即1470维），这是模型的最终输出。
网络参数总结：
- 输入尺寸：448×448×3（RGB图像）。
- 输出尺寸：7×7×30（张量）。
- 总参数量：约45百万，模型轻量，适合实时应用。
3. 输出张量解释
YOLOv1的输出是一个7×7×30的三维张量，其中：
- 7×7网格：将输入图像划分为7×7的网格单元（grid cell）。每个单元对应图像中的一个区域（约64×64像素），负责检测中心点落在该区域的目标。
- 每个网格单元的预测：包含两部分：
- 边界框预测：每个网格单元预测2个边界框（bounding boxes）。每个边界框由5个值表示：
- 中心坐标 (x,y)(x, y)(x,y)：相对于网格单元的相对位置，范围在[0,1]。
- 宽度 www 和高度 hhh：相对于整个图像的尺寸，归一化到[0,1]。
- 置信度（confidence score）：表示该框包含目标的可能性，定义为 P(object)×IOUP(\text{object}) \times \text{IOU}P(object)×IOU，其中IOU（交并比）是预测框与真实框的重叠度。数学上，置信度公式为：
confidence=P(object)⋅IOUpredtruth \text{confidence} = P(\text{object}) \cdot \text{IOU}_{\text{pred}}^{\text{truth}} confidence=P(object)⋅IOUpredtruth
这里，P(object)P(\text{object})P(object) 是目标存在的概率，IOUpredtruth\text{IOU}_{\text{pred}}^{\text{truth}}IOUpredtruth 是预测框与真实框的IOU。
- 类别概率预测：每个网格单元预测20个类别的条件概率（基于PASCAL VOC数据集）。条件概率表示为 P(classi∣object)P(\text{class}_i | \text{object})P(classi∣object)，即在目标存在的前提下，该目标属于类别 iii 的概率。
- 边界框预测：每个网格单元预测2个边界框（bounding boxes）。每个边界框由5个值表示：
因此，每个网格单元的输出维度为：2个框 × 5个值（x,y,w,h,confidence） + 20个类别概率 = 30维。整个输出张量可表示为：
输出∈R7×7×30 \text{输出} \in \mathbb{R}^{7 \times 7 \times 30} 输出∈R7×7×30
4. 预测机制工作流程
YOLOv1的预测过程分为三步：
- 图像划分：输入图像被划分为7×7网格。每个网格单元独立处理局部特征。
- 边界框生成：对于每个网格单元，模型预测2个边界框。这些框通过非极大值抑制（NMS）后处理去除冗余，保留置信度最高的框。
- 类别分配：每个网格单元计算类别概率分布。最终检测时，边界框的类别由网格单元的类别概率和置信度共同决定：
- 具体公式：某个边界框属于类别 iii 的得分为：
scorei=P(classi∣object)×confidence \text{score}_i = P(\text{class}_i | \text{object}) \times \text{confidence} scorei=P(classi∣object)×confidence
得分最高的类别被分配给该框。
- 具体公式：某个边界框属于类别 iii 的得分为：
5. 优势与局限性总结
YOLOv1的结构简单高效，实现了端到端训练，推理速度快（可达45帧/秒）。然而，其网格划分机制可能导致小目标检测精度较低，因为每个网格单元仅预测固定数量的框。后续版本（如YOLOv2/v3）通过改进锚框（anchor boxes）和多尺度预测优化了这些不足。
⚖️ 损失函数
YOLOv1损失函数详细介绍
YOLOv1（You Only Look Once version 1）是一种单阶段目标检测模型，其核心创新是将目标检测视为一个回归问题，直接在图像网格上预测边界框（bounding box）和类别概率。损失函数的设计是YOLOv1的关键，它通过加权组合多个误差项来平衡位置、置信度和分类任务，确保模型高效训练。损失函数采用平方误差（Sum-Squared Error）形式，因为它易于优化，但通过权重系数解决了不同任务间的不平衡问题。下面我将逐步分解YOLOv1损失函数的各个部分。
损失函数总体结构
YOLOv1损失函数是一个加权和，包含五个主要部分：
- 位置损失：用于预测边界框的坐标（中心点x,yx, yx,y和尺寸w,hw, hw,h）。
- 置信度损失：用于预测边界框是否包含对象（objectness）。
- 分类损失：用于预测对象所属类别。
整体损失函数公式如下：
L=Lcoord+Lconf+LclassL = L_{\text{coord}} + L_{\text{conf}} + L_{\text{class}}L=Lcoord+Lconf+Lclass
其中：
- LcoordL_{\text{coord}}Lcoord 是位置损失。
- LconfL_{\text{conf}}Lconf 是置信度损失。
- LclassL_{\text{class}}Lclass 是分类损失。
每个部分都涉及权重系数和指示函数，以处理不同情况（如有对象或无对象）。YOLOv1将图像划分为S×SS \times SS×S网格（通常S=7S=7S=7），每个网格单元预测BBB个边界框（通常B=2B=2B=2）。下面详细解释每个组件。
1. 位置损失（LcoordL_{\text{coord}}Lcoord）
位置损失负责优化边界框的坐标预测，包括中心点(x,y)(x, y)(x,y)和尺寸(w,h)(w, h)(w,h)。为了平衡不同尺寸边界框的误差，YOLOv1对宽度和高度使用平方根变换，以减少大尺寸框的误差影响。位置损失仅应用于“负责”检测对象的边界框（即与真实框IoU最高的预测框）。
公式：
Lcoord=λcoord∑i=0S2∑j=0B1ijobj[(xi−x^i)2+(yi−y^i)2]+λcoord∑i=0S2∑j=0B1ijobj[(wi−w^i)2+(hi−h^i)2]L_{\text{coord}} = \lambda_{\text{coord}} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{obj}} \left[ (x_i - \hat{x}_i)^2 + (y_i - \hat{y}_i)^2 \right] + \lambda_{\text{coord}} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{obj}} \left[ (\sqrt{w_i} - \sqrt{\hat{w}_i})^2 + (\sqrt{h_i} - \sqrt{\hat{h}_i})^2 \right]Lcoord=λcoordi=0∑S2j=0∑B1ijobj[(xi−x^i)2+(yi−y^i)2]+λcoordi=0∑S2j=0∑B1ijobj[(wi−w^i)2+(hi−h^i)2]
其中：
- 1ijobj\mathbb{1}_{ij}^{\text{obj}}1ijobj 是指示函数，当第iii个网格单元的第jjj个边界框负责检测对象时值为1（即该框与真实框的IoU最大），否则为0。
- xi,yi,wi,hix_i, y_i, w_i, h_ixi,yi,wi,hi 是预测值。
- x^i,y^i,w^i,h^i\hat{x}_i, \hat{y}_i, \hat{w}_i, \hat{h}_ix^i,y^i,w^i,h^i 是真实值（ground truth）。
- λcoord\lambda_{\text{coord}}λcoord 是位置损失的权重系数，通常设为5，以增强坐标误差的重要性（因为位置精度对检测任务至关重要）。
关键点：
- 中心点误差(xi−x^i)2+(yi−y^i)2(x_i - \hat{x}_i)^2 + (y_i - \hat{y}_i)^2(xi−x^i)2+(yi−y^i)2直接使用平方误差。
- 尺寸误差(wi−w^i)2+(hi−h^i)2(\sqrt{w_i} - \sqrt{\hat{w}_i})^2 + (\sqrt{h_i} - \sqrt{\hat{h}_i})^2(wi−w^i)2+(hi−h^i)2通过平方根处理，使得小尺寸框的误差更敏感（例如，预测wi=10w_i=10wi=10和真实w^i=1\hat{w}_i=1w^i=1时，误差较大；而wi=100w_i=100wi=100和w^i=91\hat{w}_i=91w^i=91时，误差较小）。
2. 置信度损失（LconfL_{\text{conf}}Lconf）
置信度损失用于预测边界框的“对象存在概率”（即置信度分数CiC_iCi，范围[0,1]）。它分为两部分：
- 有对象损失：当边界框负责检测对象时，优化置信度接近1。
- 无对象损失：当边界框不负责对象时，优化置信度接近0（减少负样本的影响）。
公式：
Lconf=∑i=0S2∑j=0B1ijobj(Ci−C^i)2+λnoobj∑i=0S2∑j=0B1ijnoobj(Ci−C^i)2L_{\text{conf}} = \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{obj}} (C_i - \hat{C}_i)^2 + \lambda_{\text{noobj}} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{noobj}} (C_i - \hat{C}_i)^2Lconf=i=0∑S2j=0∑B1ijobj(Ci−C^i)2+λnoobji=0∑S2j=0∑B1ijnoobj(Ci−C^i)2
其中：
- 1ijnoobj\mathbb{1}_{ij}^{\text{noobj}}1ijnoobj 是指示函数，当第iii个网格单元的第jjj个边界框不负责对象时值为1，否则为0（注意：1ijnoobj=1−1ijobj\mathbb{1}_{ij}^{\text{noobj}} = 1 - \mathbb{1}_{ij}^{\text{obj}}1ijnoobj=1−1ijobj）。
- CiC_iCi 是预测置信度。
- C^i\hat{C}_iC^i 是真实置信度（有对象时为1，无对象时为0）。
- λnoobj\lambda_{\text{noobj}}λnoobj 是无对象损失的权重系数，通常设为0.5，以减少负样本的梯度影响（因为图像中大部分网格不包含对象）。
关键点：
- 第一项∑1ijobj(Ci−C^i)2\sum \mathbb{1}_{ij}^{\text{obj}} (C_i - \hat{C}_i)^2∑1ijobj(Ci−C^i)2强制有对象框的置信度接近1。
- 第二项λnoobj∑1ijnoobj(Ci−C^i)2\lambda_{\text{noobj}} \sum \mathbb{1}_{ij}^{\text{noobj}} (C_i - \hat{C}_i)^2λnoobj∑1ijnoobj(Ci−C^i)2强制无对象框的置信度接近0，但权重较低（λnoobj=0.5\lambda_{\text{noobj}}=0.5λnoobj=0.5），避免无对象样本主导训练。
3. 分类损失（LclassL_{\text{class}}Lclass）
分类损失用于预测对象所属类别概率。每个网格单元预测一个条件概率分布p(c∣object)p(c|\text{object})p(c∣object)，表示如果网格包含对象中心，则对象属于类别ccc的概率。损失仅应用于包含对象中心的网格单元。
公式：
Lclass=∑i=0S21iobj∑c=1C(pi(c)−p^i(c))2L_{\text{class}} = \sum_{i=0}^{S^2} \mathbb{1}_{i}^{\text{obj}} \sum_{c=1}^{C} (p_i(c) - \hat{p}_i(c))^2Lclass=i=0∑S21iobjc=1∑C(pi(c)−p^i(c))2
其中：
- 1iobj\mathbb{1}_{i}^{\text{obj}}1iobj 是指示函数，当第iii个网格单元包含对象中心时值为1，否则为0。
- pi(c)p_i(c)pi(c) 是预测的第ccc个类别的概率。
- p^i(c)\hat{p}_i(c)p^i(c) 是真实概率（one-hot编码，真实类别为1，其他为0）。
- CCC 是类别总数（如PASCAL VOC数据集有20类）。
关键点：
- 分类损失是平方误差，而非交叉熵，因为YOLOv1整体采用平方误差框架。
- 每个网格单元只预测一个类别分布（与边界框数BBB无关），因此损失基于网格单元而非边界框。
权重系数的意义
- λcoord=5\lambda_{\text{coord}} = 5λcoord=5：增加位置损失的权重，因为坐标误差对检测精度影响更大（例如，位置偏移可能导致误检）。
- λnoobj=0.5\lambda_{\text{noobj}} = 0.5λnoobj=0.5：降低无对象置信度损失的权重，因为图像中负样本（无对象区域）远多于正样本，防止负样本梯度淹没正样本。
损失函数特点总结
- 整体公式：结合上述部分，完整损失函数为：
L=λcoord∑i=0S2∑j=0B1ijobj[(xi−x^i)2+(yi−y^i)2+(wi−w^i)2+(hi−h^i)2]+∑i=0S2∑j=0B1ijobj(Ci−C^i)2+λnoobj∑i=0S2∑j=0B1ijnoobj(Ci−C^i)2+∑i=0S21iobj∑c=1C(pi(c)−p^i(c))2L = \lambda_{\text{coord}} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{obj}} \left[ (x_i - \hat{x}_i)^2 + (y_i - \hat{y}_i)^2 + (\sqrt{w_i} - \sqrt{\hat{w}_i})^2 + (\sqrt{h_i} - \sqrt{\hat{h}_i})^2 \right] + \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{obj}} (C_i - \hat{C}_i)^2 + \lambda_{\text{noobj}} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbb{1}_{ij}^{\text{noobj}} (C_i - \hat{C}_i)^2 + \sum_{i=0}^{S^2} \mathbb{1}_{i}^{\text{obj}} \sum_{c=1}^{C} (p_i(c) - \hat{p}_i(c))^2L=λcoordi=0∑S2j=0∑B1ijobj[(xi−x^i)2+(yi−y^i)2+(wi−w^i)2+(hi−h^i)2]+i=0∑S2j=0∑B1ijobj(Ci−C^i)2+λnoobji=0∑S2j=0∑B1ijnoobj(Ci−C^i)2+i=0∑S21iobjc=1∑C(pi(c)−p^i(c))2 - 优点：通过权重平衡，解决了位置、置信度和分类任务的不平衡问题；平方误差简化了优化。
- 局限：平方误差对分类任务不是最优（后续版本如YOLOv2改用交叉熵），且对小对象检测不够鲁棒。
YOLOv1损失函数的设计体现了端到端回归的思想，使其在速度和精度上取得了平衡。训练时，该损失函数通过反向传播优化模型参数，实现高效的目标检测。
训练方法
- 优化器：SGD动量优化器（动量0.9）
- 学习率：分段衰减 lr=10−3→10−2→10−3→10−4lr = 10^{-3} \to 10^{-2} \to 10^{-3} \to 10^{-4}lr=10−3→10−2→10−3→10−4
- 批次大小：64
- 训练周期：135 epoch
- 正则化：Dropout (rate=0.5) + L2权重衰减(0.0005)
实验效果
在PASCAL VOC 2007测试集：
| 指标 | YOLOv1 | Faster R-CNN |
|---|---|---|
| mAP | 63.4% | 70.0% |
| FPS | 45 | 7 |
| 模型尺寸 | 约750MB | 约1.2GB |
核心优势：在保持AP50AP_{50}AP50达88%的同时，推理速度提升6倍以上！
关键代码
以下展示YOLOv1的关键实现代码（基于PyTorch框架），包含模型架构和损失函数的核心部分：
import torch
import torch.nn as nn
class YOLOv1(nn.Module):
def __init__(self, grid_size=7, num_boxes=2, num_classes=20):
super().__init__()
self.grid_size = grid_size
self.num_boxes = num_boxes
self.num_classes = num_classes
# 特征提取网络（简化版，原文使用24层卷积）
self.features = nn.Sequential(
nn.Conv2d(3, 64, 7, stride=2, padding=3),
nn.LeakyReLU(0.1),
nn.MaxPool2d(2, stride=2),
nn.Conv2d(64, 192, 3, padding=1),
nn.LeakyReLU(0.1),
nn.MaxPool2d(2, stride=2)
)
# 检测头（输出层）
self.detector = nn.Sequential(
nn.Linear(192 * grid_size * grid_size, 4096),
nn.LeakyReLU(0.1),
nn.Linear(4096, grid_size * grid_size * (num_classes + num_boxes * 5))
)
def forward(self, x):
x = self.features(x)
x = torch.flatten(x, 1)
x = self.detector(x)
# 重塑为 [batch, S, S, (C + B*5)] 张量
return x.view(-1, self.grid_size, self.grid_size, self.num_classes + 5 * self.num_boxes)
损失函数核心实现
def yolo_loss(preds, targets, lambda_coord=5, lambda_noobj=0.5):
"""
preds: 预测张量 [batch, S, S, C+B*5]
targets: 标签张量 [batch, S, S, C+5]
"""
# 坐标损失权重
coord_mask = targets[..., 20:21] # 物体存在指示器
noobj_mask = 1 - coord_mask
# 边界框坐标损失
box_pred = preds[..., 21:25]
box_target = targets[..., 21:25]
box_loss = lambda_coord * coord_mask * torch.sum(
(box_pred[..., :2] - box_target[..., :2])**2 +
(torch.sqrt(box_pred[..., 2:4]) - torch.sqrt(box_target[..., 2:4]))**2,
dim=-1
)
# 物体置信度损失
conf_pred = preds[..., 20:21]
conf_target = targets[..., 20:21]
conf_loss = coord_mask * (conf_pred - conf_target)**2 + \
lambda_noobj * noobj_mask * (conf_pred - conf_target)**2
# 分类损失
class_pred = preds[..., :20]
class_target = targets[..., :20]
class_loss = coord_mask * torch.sum((class_pred - class_target)**2, dim=-1)
# 总损失
total_loss = torch.sum(box_loss + conf_loss + class_loss)
return total_loss
【完结】
