工业电子测量中的安全隐患与解决方案——差分探头的技术优势解析

在工业电子测量领域，工程师们经常面临一个特殊挑战：如何安全准确地测量悬浮电位系统的电气参数。这类系统广泛存在于变频器驱动、医疗设备、电力传输等关键领域，其电路特性决定了传统测量方式的潜在危险性。本文将深入解析差分探头的工作原理，揭示其在浮地系统测量中的不可替代性。

一、浮地系统的测量困境
1.1 系统特性分析
浮地系统（Floating Ground System）特指电路参考点与大地之间不存在直接导通的电气系统。其典型特征包括：

• 存在高达数千伏的共模电压（Common Mode Voltage）
• 缺乏稳定的对地参考电位
• 可能叠加直流偏移（DC Offset）或高频交流干扰（AC Disturbance）

1.2 传统测量方式的局限
使用普通示波器配合单端探头测量时，会形成以下危险回路：
地线环路：探头接地夹强制将待测点与示波器保护地连接
短路电流：当测量不同相位的线电压时，接地线形成低阻抗回路
统计数据显示，在380V三相系统中误用单端探头可能产生超过50A的瞬态电流，足以造成探头烧毁或设备损坏。

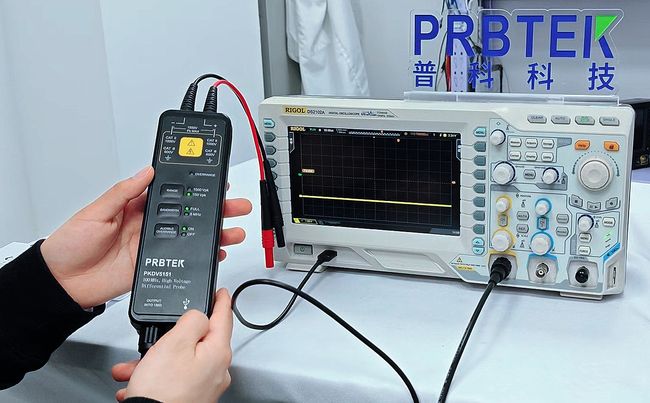

二、差分探头的技术突破
2.1 工作原理革新
差分探头通过双高阻抗输入通道实现信号隔离采集：
输入阻抗 ≥1MΩ@DC~100MHz
共模抑制比（CMRR）达80dB@1MHz
电压隔离能力最高可达6000Vrms

2.2 安全测量机制
采用电容隔离与差分放大技术：
① 双路信号经匹配电阻网络进入隔离电容
② 电容阵列消除共模电压成分
③ 差分放大器提取纯差模信号
④ 光电耦合输出确保电气隔离

三、典型应用场景对比
3.1 电力系统测量案例
测量三相逆变器输出时：
传统方法：单探头测量相电压导致PE线过流
差分方案：直接测量U-V相间电压，消除地线环路

3.2 医疗设备检测
在心脏除颤器研发中：
浮地要求：设备必须与大地保持＞4000V隔离
差分优势：精确捕捉除颤脉冲波形，确保医护人员安全

（技术参数对比表）

测量方式	最大隔离电压	CMRR	适用场景
单端探头	300V	40dB	普通接地电路
差分探头	6000V	80dB	高压浮地系统
隔离探头	1000V	60dB	低压隔离电路

四、工程实践指导
4.1 选型原则
根据被测系统特性选择探头参数：

• 电压等级需超过系统峰峰值1.5倍
• 带宽应为信号最高频率的3-5倍
• 特别注意上升时间参数（tr≤信号周期的1/3）

4.2 操作规范
安全使用三要素：

1. 预处理：确认探头额定值＞被测电压
2. 连接顺序：先接信号线再连接地线
3. 维护要点：定期检测输入阻抗平衡性

随着电力电子技术的快速发展，差分探头已从特殊测量工具升级为工业检测的标准配置。其本质是通过创新的信号处理技术，在保证测量精度的同时建立可靠的安全隔离屏障。理解并正确应用这项技术，既是工程师专业素养的体现，更是保障人员设备安全的必要措施。
