【FreeRTOS】中断机制

【FreeRTOS】之中断机制

在FreeRTOS中，中断是实现实时性必要的操作。一款芯片的中断涉及到硬件触发，软件触发，软件中断处理。所以FreeRTOS的中断机制其实不好单独拿出来看。FreeRTOS关于中断能做到的是提供一套专门在中断服务函数中使用的API,比如：xQueueSendToBack()对应xQueueSendToBackFromISR()
注意：下文有对于指令集的区分，主要以ESP-IDF（RISC-V为例）

中断处理

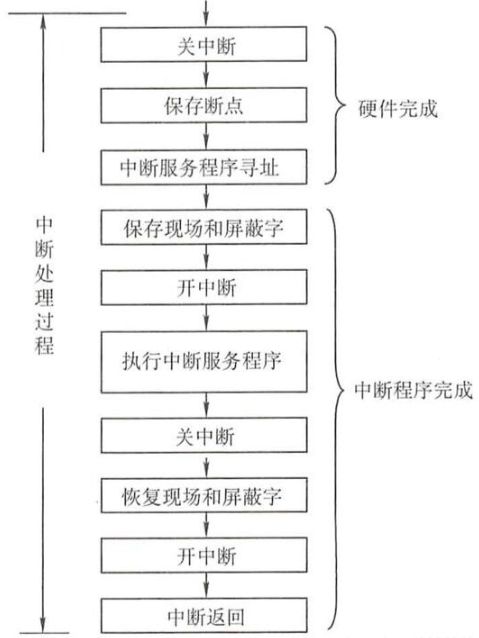

中断处理主要包括硬件处理部分和软件处理部分(不同的指令集架构有不同)

• 硬件处理：响应中断请求，关闭中断，保存断点（也就是将程序计数器PC的值保存起来，以保证执行完中断之后可以正确的返回到原来的程序），并且引出中断服务程序的入口地址（由中断隐指令完成）
• 软件处理：保护现场（主要是保存某些通用寄存器的内容），执行中断服务程序，恢复现场，返回断点

中断处理流程

情景假设：用户在系统正在运行Task1时按下按键，此时中断的处理流程如下。

• CPU跳到中断向量指向的固定地址执行代码，此跳转是硬件实现的
  • 关中断，防止在保存现场时被打断，导致不能在处理完新中断后正确的返回之前的地址
  • 保存断点
  • 保存现场：Task1被打断时，需要先保存Task1的运行环境，比如各类寄存器的值，保存现场参考系统时钟中断章节
  • 开中断，让更高优先级的中断可以打断此中断
  • 分辨中断类型，调用与此中断相关的中断处理服务函数（ISR,interrupt service routine），如果同时有多个中断，挑选最高优先级的中断执行。
  • 关中断，保护恢复现场过程
  • 恢复现场：继续运行Task1,
  • 开中断
  • 返回断点

中断处理的规则（注意事项）

• 中断服务程序执行时间要尽可能的短，否则：
  • 执行时间过长导致其他低中断优先级无法被处理：实时性无法保证
  • ISR在内核中被调用，此时用户任务无法被执行：系统显得很卡顿
• 非常耗时的中断如何处理？
  • ISR：尽快做清理、记录工作，然后通过事件或者队列等方式触发某个任务，这就需要ISR与任务之间进行通信
• FreeRTOS把任务认为是硬件无关的，由程序员决定任务的优先级，由调度器决定任务何时运行；而ISR虽然也是软件实现，但它因为与硬件密切相关而被认为是硬件的一部分，它的执行由硬件触发决定
• 最低优先级的中断可以打断高优先级的任务

内核为中断提供两套API

以写队列为例。

xQueueSendToBack():

• 可阻塞
• 可唤醒等待接收的tasK:
  • DelayList[] ==> ReadyList[]
  • 挑出最高优先级的任务运行

xQueueSendToBackFromISR():

• 不可阻塞
• 可以唤醒对方：
  • DelayList[] ==> ReadyList[]
  • 不挑出最高优先级的任务，只是记录是否有更高优先级的任务被唤醒

为何要为ISR专门设计一套API？

• 普通的API，比如QueueSend在写满队列，可以进入阻塞状态，但ISR调用API时，因为ISR不是任务，所以不能进入阻塞状态

使用两套API的好处

• 使用同一套函数的话，需要增加额外的判断代码、增加额外的分支，使得函数更长、更复杂、难以测试在任务、ISR中调用时，需要的参数不一样，比如：
  • 在任务中调用：需要指定超时时间，表示如果不成功就阻塞一会
  • 在ISR中调用：不需要指定超时时间，无论是否成功都要即刻返回
  • 如果强行把两套函数揉在一起，会导致参数臃肿、无效
• 移植FreeRTOS时，还需要提供监测上下文的函数，比如is_in_isr()。有些处理器架构没有办法轻易分辨当前是处于任务中，还是处于ISR中，就需要额外添加更多、更复杂的代码

From_ISR API核心（pxHigherPriorityTaskWoken）

用pxHigherPriorityTaskWoken参数的返回值判断有无更高优先级的任务被唤醒。若为true则代表有高优先级任务被唤醒。可以在适当的位置进行任务切换。

为何xQueueSendToBackFromISR()中不切换最高优先级的任务？

原因：中断服务函数执行时间要尽可能的短

假设：GPIO中断被触发
中断服务函数GPIO_KEY_ISR{

    // 执行两次队列发送
    xQueueSendToBackFromISR();   // 假设B被唤醒，B任务的优先级大于当前任务，切换B
    xQueueSendToBackFromISR();   // 假设C又被唤醒，C任务的优先级又大于B任务，切换C
    // 这时就会发现，发生这种情况其实是不需要切换B任务的，应该直接切换最高优先级的C任务就好了。所以不如先不切换，当函数结束时判断`pxHigherPriorityTaskWoken == TRUE`的时候再切换
}

使用From_ISR API的好处

• 效率高，避免不必要的任务切换
• 简洁的ISR可避免问题更复杂
• 可移植性高

用法示例

在用户自己定义的中断服务函数中，在即将退出的函数的时候判断

if (pxHigherPriorityTaskWoken == TRUE) {

    // 切换任务
    portEND_SWITCHING_ISR(xHigherPriorityTaskWoken);    // 汇编实现
    // 或者调用下面用C实现的方法
    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);     // C实现
}

中断服务函数写法（如何切换任务）

这样的处理方式很常见，比如UART中断：在UART的ISR中读取多个字符，发现收到回车符才进行任务切换。

void XXX_ISR() {

    int i;
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    for (i = 0; i < N; i++) {

        xQueueSendToBackFromISR(..., &xHigherPriorityTaskWoken); /* 被多次调用 */
    }
    /* 最后再决定是否进行任务切换 */
    if (xHigherPriorityTaskWoken == pdTRUE) {

        /* 任务切换 */
        portYIELD_FROM_ISR<
