ROM存储1/4周期正弦信号构造DDS

上周的时候，老师让编写一个简单的dds程序，本文说明了整个过程中我遇到问题以及一些个人的思考。初次接触FPGA，如有问题请多多指教~

1.几个疑问，解决和没有解决的。

为何采用ROM而不是直接采用DDS核来进行正弦信号的合成？

    实际中如果只需要合成正弦信号，那么DDS核是一个很好的选择，而且DDS核可以选择是否采用泰勒校正以获取更低的杂散。由于ROM表中的数据可以由我们自己选择，采用ROM做DDS具有更强的灵活性。

在使用chipscope时，添加ICON核和.cdc文件的区别？

    ICON核的添加需要改变原有程序的结构，需要重新综合，正是由于这个核在程序内部，我们可以轻易地选择需要观察的信号；

.cdc文件的插入不改变程序结构，只需要重新translate等，由于是对综合后的程序进行插入，所以有些信号会被优化掉或者改名字等。

双口ROM有无缺陷？

    不知道……modelsim反正中表明，无法仿真collision等……Block Ram的手册中没有提到双口ROM，也许看看双口RAM会有帮助。

2.Matlab仿真

---

注意：由于采用了1/4周期存储，要求整个周期的数值是中心对称的，半个周期的数值是轴对称的。这就意味着采样点中不应该有0值得存在。

---

Matlab仿真——ROM表存储数据

%% ROM产生 （无符号数）

ROM_N=2^10; %ROM表深度

DATA_L=14;  %ROM位宽

t=1:ROM_N;

y=(2^DATA_L-1)*(sin(2*pi*(t-0.5)/ROM_N/4));%-0.5保证对称性



ROM_DATA=round(y);

View Code

Matlab仿真——DDS程序（请原谅我没有用case……）

%% 正弦波dds产生

F_CLK=10*10^6;  %时钟频率10M

PINC_IN_L=32;   %增量长度

DDS_CLK=10*10^3;    %dds输出频率10k

PHASE_IN=0;    %初始相位

pinc=round(DDS_CLK*2^PINC_IN_L/F_CLK);    %相位增量



SIM_L=4000;    %仿真长度

phase=PHASE_IN+pinc*(0:SIM_L-1);

addr=mod((floor(phase/2^PINC_IN_L*ROM_N)),ROM_N*4);

flag=floor(addr/ROM_N);

dds_out=1:SIM_L;

for i=1:SIM_L

    if(flag(i)==0)

        dds_out(i)=ROM_DATA(addr(i)+1);

    else if(flag(i)==1)

        dds_out(i)=ROM_DATA(2047-addr(i)+1);

        else if(flag(i)==2)

                dds_out(i)=-ROM_DATA(addr(i)-2048+1);

            else

                dds_out(i)=-ROM_DATA(4095-addr(i)+1);

            end

        end

    end

end



plot(dds_out);

View Code



3.DDS的解释

    Xilinx的DDS核的User Guide中队DDS做了很详细的说明，本节不再重复此内容，本节将叙述一种全新的DDS理解方式。这种理解方式解决了频率控制字长于ROM表深度时DDS的理解上的问题。

连续还是离散？

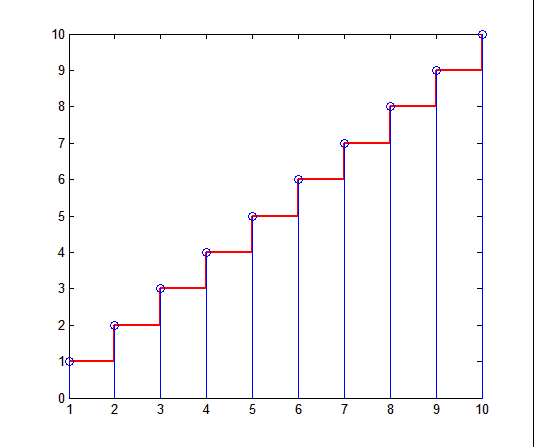

    连续还是离散，在于我们用什么眼光去看待。如下图所示，我们可以理解蓝色的图是离散的，而红色的线是连续的。然而，对于我们要获取的信息而言，这两幅图是完全没有区别的。抽样定理中有理想抽样和平顶抽样（采样保持电路）之分，然而在频域效果上，是并没有很大区别的。

ROM表存储的是连续的数值

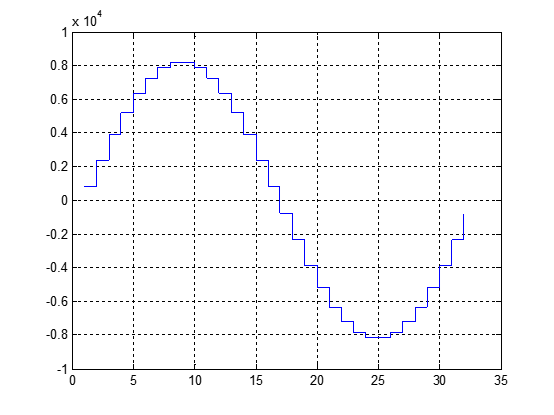

    按照上面的理论，可以认为ROM表中存储的是正弦信号的平顶采样结果。如下图所示（一个全周期的ROM表，对称性满足1/4周期存储的要求）

    上图的频谱在信号与系统中有提及，上述波形的形成方式可以认为是在乘以周期为T的冲击函数，之后卷积一个宽度为T的窗函数。对应可以求得其频域。（具体可参考平顶抽样）

频率控制字

   频率控制字控制对上述的阶梯函数的采样，如果这样理解的话，就没有所谓的相位截取取ROM表的值的疑惑了。频谱图能够清晰的表现这一过程，然而由于blog表达不便，此处不做详细说明。

    此处能够解释DDS产生的杂散。

4.Verilog实现

    老师教导我们，Verilog和Matlab代码应该是完全一致的，也就是说程序的思路，命名是一样的。但是下面的程序没有做到一致性……

`timescale 1ns / 1ps



module DDS_10k(

    input clk_10M,

    input rst,

    output[13:0] D_SIN,

    output[13:0] D_COS

    );



parameter pinc=32'd4294967;    //10k

reg[31:0] addr_temp=32'd0;

reg[9:0] addra,addrb;

reg mark_a,mark_b;



always@(posedge(clk_10M))    //复位

begin

    if(rst==0)

        addr_temp<=32'd0;

    else

        addr_temp<=addr_temp+pinc;

end



always@(posedge(clk_10M))    //1/4周期控制

begin

    case(addr_temp[31:30])

        2'b00:

            begin

                addra<=addr_temp[29:20];

                mark_a<=0;

                addrb<=~addr_temp[29:20];

                mark_b<=0;

            end

        2'b01:

            begin

                addra<=~addr_temp[29:20];

                mark_a<=0;

                addrb<=addr_temp[29:20];

                mark_b<=1;

            end

        2'b10:

            begin

                addra<=addr_temp[29:20];

                mark_a<=1;

                addrb<=~addr_temp[29:20];

                mark_b<=1;

            end

        2'b11:

            begin

                addra<=~addr_temp[29:20];

                mark_a<=1;

                addrb<=addr_temp[29:20];

                mark_b<=0;

            end

    endcase

end



//ROM表读取

ROM_SIN_1k18 rom_dds (

  .clka(clk_10M), // input clka

  .addra(addra), // input [9 : 0] addra

  .douta(D_SIN[12:0]), // output [12 : 0] douta

  .clkb(clk_10M), // input clkb

  .addrb(addrb), // input [9 : 0] addrb

  .doutb(D_COS[12:0]) // output [12 : 0] doutb

);



reg sin_mark_temp;

reg cos_mark_temp;

assign D_SIN[13]=sin_mark_temp;

assign D_COS[13]=cos_mark_temp;



//此处ROM没有添加register，因此输出和地址有一个周期的延时，故Mark也要有一周期延时

always@(posedge(clk_10M))

begin

    sin_mark_temp<=mark_a;

    cos_mark_temp<=mark_b;

end



endmodule

View Code
