LVS-NAT负载均衡集群

环境：

名称	系统	ip
server1	Centos6.8	eth0:10.10.10.10
server2	Centos6.8	eth0:10.10.10.20
客户机-测试机	Centos6.8	eth0:172.16.253.253
负载调度器	Centos6.8	eth0:172.16.253.219 eth1:10.10.10.50



服务机1: && 服务机2：

yum -y install httpd
service httpd start
echo "web1" >> /var/www/html/index.html/index   #server1
echo "web2" >> /var/www/html/index.html/index   #server2
curl localhost
route add default gw 10.10.10.50
echo "route add default gw 10.10.10.50" >> /etc/rc.local

客户机-测试机：

route add default gw 172.16.253.219
echo "route add default gw 172.16.253.219"  >> /etc/rc.local
开启图形化界面用于测试

负载调度器：

1.开启路由转发

sed -i '9s/0/1/' /etc/systcl.conf
sysctl -p

2.安装ipvsadm工具

rpm -ivh /mnt/Packages/ipvsadm-1.26-4.el6.x86_64.rpm

ipvsadm  -A （添加一个负载调度器） -t  192.168.88.10:80  （集群地址，在 NAT 模式下，就等于是外网口地址） -s  rr （代表采用的算法， rr 代表轮询）

3.添加一个集群服务器信息，一台需要添加一条

ipvsadm -a （集群服务器 ) -t 192.168.88.10:80 （集群地址） -r 192.168.21.3:80 （集 群服务器地址） -m （代表调度模式， -m 代表NAT 模式）

ipvsadm  -Ln 查看已设规则

service  ipvsadm  save 保存策略

chkconfig  ipvsadm  on 设置为开机自启动

4.添加防火墙规则

开启防火墙规则
service iptables start
chkconfig iptables on
service iptables save

-t: nat 表
-A：添加新规则
POSTROUTING:路由前
-s：源地址
-o：出口
-j：运作
SNAT：源地址转换
--to-source：指向地址

iptables -t nat -A POSTROUTING -s 10.10.10.0/24 -o eth0 -j SNAT --to-source 172.16.253.21968.88.10

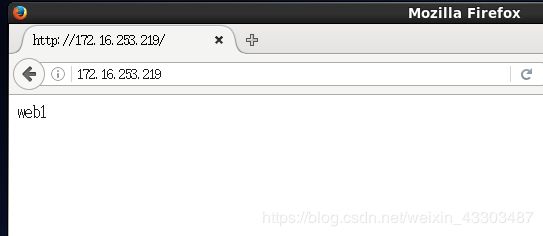

测试机测试：

lvs-nat模式是最简单的一种模式，实际生产过程中不常用！
