LabVIEW学习分享（5）

LabVIEW实用总结–多格式存储数据

小树不修不直溜，人不学习哏揪揪！这天又开始烘烤模式了，虽然说很想请个大假，找个清凉之处爽一下，可是悲伤的是本小学生紫外线过敏，即使是三伏天也只能穿长衣长裤，出行只能早晨5点左右不能超过7点，晚上8点天大黑以后，这点苦难都不是让我最悲伤的，这可是最艳丽的夏天啊，能少穿就少穿，到处都是风景，而我只能尴尬的对着办公室的屏幕(┬＿┬)，默默忍受着烘烤与煎熬。我师父经常劝戒我说“当你感觉快要坚持不下去的时候，摸摸口袋里的钱包，查一查手机银行中的存款，最后再去厕所撒泡尿照一照自己的脸，你就会重新燃起继续奋斗的希望了”。既然改变不了生长的环境，就只能靠后天努力工作麻痹自己(＞﹏＜)，使自己冷静下来，老老实实地工作。
闲言少叙，书归正文，前些时分享了有关LabVIEW存储文本格式数据的编程思路，后期又经过几次试验，发现文本格式的文件存在着存储量较大时，打开文件卡死的情况，为此考虑能否利用存储其它格式如Excel表格、二进制格式来解决此问题，同时也对此前数据存储程序设计做为补充与完善，特总结此文，以留纪念，望大神指点！
程序功能描述
本文说介绍的程序是以之前LabVIEW学习分享（4）中的数据文本格式存储程序为基础，采用不同类型的文件存储函数，提供两种程序设计方案，方案一：仿照文本格式存储程序编程方法，利用“文件I/O”函数将数据存储成电子表格（.xls）与二进制格式（.dat），均可实现连续存储。方案二：直接利用LabVIEW函数中的“Express”库中“输出”中的“写入测量文件”（在“文件I/O”中也可找到），此方案相比方案一设计较为简洁。只不过存储文件的格式为LabVIEW独创存储格式，例如文本格式（.lvm）、Microsoft Excel（.xlsx）、二进制格式（.tdms）。
方案一：“文件I/O”函数编写多格式存储程序
（1）首先创建新VI（Ctrl+N），直接将LabVIEW学习分享（4）的程序框图复制过来，如图1所示。
图1 数据文本格式存储程序框图
（2）为了实现多格式存储功能，显然需要添加用户选择格式的控件，此处选取如图2所示的“枚举”控件，将“枚举”控件添加到前面板后，如图3所示操作，单击右键下拉菜单选择“属性”，对话框中“编辑项”下设定三种格式如图4所示。

图2 枚举控件

图3 调节属性操作

图4 编辑项修改
（3）然后切换到程序框图，添加条件结构，再直接将修改完成的“枚举”控件与条件结构相连接，此时会发现添加结构的条件选项会自动更新成设定的编辑项，如图5所示。但是设定的编辑项有三项，而条件结构默认的分支项只有两项，因此需要添加分支项操作，如图6所示，右键单击，下拉菜单选择“为每个值添加分支”，添加完成的效果，如图7所示。

图5 枚举与条件结构组合

图6 添加分支操作

图6 添加分支后效果
（4）文本格式存储（.txt）：将设置完成的条件结构与原始程序相结合，首先结合文本格式存储程序如图7所示，采用条件结构嵌套的方式，再原程序的基础上稍作修改。

图7 文本格式存储分支设计
（5）电子表格格式存储（.xls）：将内部条件结构分支切换到“电子表格格式”，再其内添加如图8所示的“写入带分隔符电子表格”。此文件写入函数的接线端提示如图9所示，此处提示两点：
第一点：函数的“添加至文件？（新文件：F）”接线端，若连接值为“TRUE（T）”，则函数将数据保存添加至现有文件中；若连接值为“FALSE（F）”，则函数将数据替换现有文件的数据。第二点：“转置（否：F）”接线端若连接值为“TRUE（T）”，则对存储数据进行转置后存储，即为“列”存储，自动换行；若连接值为“FALSE（F）”，则对存储数据进行“行”存储，记录完一组数据后，自动换行。
连接完成的电子表格存储分支程序框图，如图10所示。

图8 写入带分隔符电子表格函数

图9 写入电子表格函数提示

图10 电子表格存储分支设计
（6）二进制格式存储（.dat）：二进制格式存储分支的设计与文本格式存储的设计相似，首先如图11所示，选取并添加“写入二进制文件”函数。
此处给出一个说明：有细心小伙伴们在自己复现操作时可能会发现，直接从函数选板中选取的“写入二进制文件”函数与图12所示的提示中“文件”端口不一致，解决此问题的办法是点击图12中下方红框标注的“文细帮助信息”，弹出如图13所示的界面，其中上方红框标注的端口就与直接从函数选板中选取的函数相一致，而本文设计中选取的是图13下方的提示范例中所用的函数。
连接完成的二进制存储分支程序框图，如图14所示。

图11 写入二进制文件函数

图12 写入二进制文件提示

图13 详细提示与范例

图14 二进制格式存储分支设计
（7）将编辑完成的程序封装成子VI模块，如图15所示。将测试程序中的原文本存储子VI替换成新建的子VI，重新接线连接后测试程序效果如图16所示，持续运行状态下，首先文件格式选择“电子表格格式”，选择存储路径与文件名，点击保存按键，如图17所示，同样可以选择存储“二进制格式”如图18所示，存储的文件如图19所示。存储的电子表格文件用WPS打开效果如图20所示，是程序所设定的列存储，而二进制文件直接用记事本打开全是乱码。

图15 多格式存储子VI

图16 测试程序框图

图17 电子表格存储测试

图18 二进制存储测试

图19 存储的文件

图20 读取电子表格效果
方案二：“Express”库的“写入测量文件”编写程序
（1）仿照方案一的编辑思路，首先重新定义“枚举”控件属性，如图21所示，修改“枚举”控件编辑项。为了配合函数，选择设定三种数据存储格式，文本文件（.lvm）、Microsoft Excel（.xlsx）、二进制格式（.tdms）。

图21 编辑项修改
（2）文本格式存储（.lvm）：首先添加“写入测量文件”函数，如图22所示，将此函数添加到文本文件存储分子中。添加此函数，会自动弹出属性设置框，如图23所示，按照图23设定完成参数属性，此处不必在意图23左上角“文件名”选框中显示的路径，因为参照LabVIEW学习分享（4）中提供的路径选取设计，完全可以自定义文件存储路径。
参考图24所示的“写入测量文件”函数提示，此方案设计程序中只需选取三个输入量，“是否存储”布尔按键连接“启用”输入端、创建的文件路径连接“文件名”输入端、波形数据直接连接“信号”输入端，连接完成的文本文件存储分支程序框图，如图25所示。此处提示一点：连接函数“信号”输入端时LabVIEW会默认进行数据类型转换，即如图26所示的会多出“转换至动态数据”的函数，需要查找添加的小伙伴可以参考图26自行添加。

图22 写入测量文件函数

图23 文本存储参数设置

图24 写入测量文件提示

图25 文本文件存储分支设计2

图26 转换至动态数据函数
（3）Excel表格格式存储（.xlsx）：基于上一小节的基础，参照设计思路与方法，仍然添加“写入测量文件”函数，保存Excel表格格式的参数设置如图27所示。接线的规则与文本存储相同，接线完成的效果，如图28所示。

图27 Excel表格格式参数设置

图28 Excel表格格式存储分支设计
（4）二进制格式存储（.tdms）：基于上一小节的基础，参照设计思路与方法，仍然添加“写入测量文件”函数，保存二进制格式的参数设置如图29所示。接线的规则与文本存储相同，接线完成的效果，如图30所示。

图29 二进制格式参数设置

图30 二进制格式存储分支设计
（5）将设计方案二封装成子VI，如图31所示。将测试程序中原文本存储子VI替换成方案二设计的子VI ，程序框图接线如图32所示。持续运行状态下，如图33所示，首先文件格式选择“文本文件”，选择存储路径与文件名，点击保存按键，同样可以选择存储“Excel表格格式”和“二进制格式”如图34、35所示，存储的文件如图36所示。存储的文本文件（.lvm）文件，可以用记事本打开效果如图37所示，Excel表格可以直接用WPS打开，如图38所示，而二进制文件双击打开总弹出如图39所示的提示，希望了解原因的小伙伴或大神能在评论处指教。

图31 多格式存储子VI

图32 测试程序框图

图33 存储文本文件（.lvm）调试

图34 存储表格文件（.xlsx）调试

图35 存储二进制文件（.tdms）调试

图36 多格式存储文件效果

图37 读取lvm文件效果

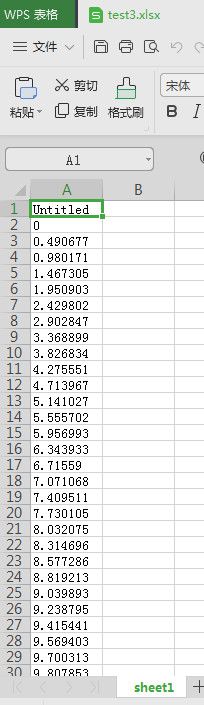

图38 读取表格文件效果

图39 读取二进制文件提示
至此完整的LabVIEW多格式数据存储程序，分享完毕，总结至此，希望能为有需求的小伙伴提供思路，也希望能在这个“金钱至上”的社会，给大家提供更多免费的学习资源。
良心博主，且看且珍惜，如需分享，表明转载，小弟不胜感激！
