dubbo cluster--架构

Dubbo cluster总介

Dubbo cluster泛指一个逻辑集群，是提供同质服务的一组节点。其主要包括以下5个概念：
1. Cluster
dubbo里虽然有Cluster实体，但实际提供集群功能的是cluster invoker的相关实体。
2. Invoker
Invoker是对service provider的一个逻辑抽象，一个invoker对应一个provider。Invoker里封装了远程调用的具体细节。
3. Directory
Directory包含一组节点，
1）实现了NotifyListener接口，通过向注册中心注册服务变更事件，注册中心将及时向其推送invoker变更。
2）Cluster通过Directory将一组Invoker伪装成一个Invoker，也就是将多个提供能力的invoker组合成一个cluster invoker
4. LoadBalance
提供负载能力，在Directory里通过策略选出一个提供服务的invo
ker
5. Registry
Registry是对注册中心的抽象实现。服务提供者向Registry注册，并暴露给Directory。服务消费者向Registry订阅，并最终通过Directory保存提供者和节点映射信息。
6. Reference
Reference是对provider的一个引用, Consumer对服务的消费，最终通过Reference来完成。Reference可以理解为暴露给客户端的访问代理，一个Reference最终通过一个Cluster invoker完成调用。

Cluster交互流程

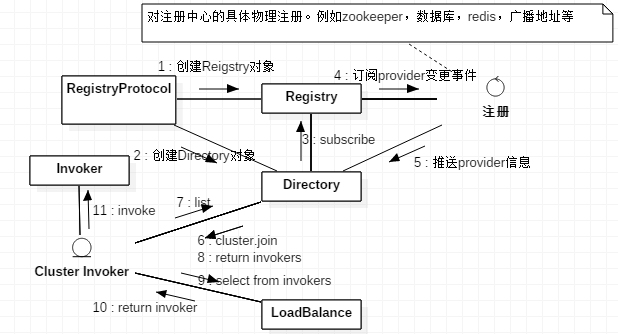

上图是Cluster交互的活动图，由Invoker, Directory, Registry, LoadBalance共同完成了集群功能。
1-6是provider发布的订阅过程
7-11是provider的发现过程

客户端在启动时，向Registry注册provider变更事件。发生变更时会通知Directory，由Directory更新provider的信息，在Directory里映射成Invoker。
有一小点需要注意一下，Registry的注册过程中，Directory被作为NotifyListener接受事件发布。参考上图第3步。

Cluster类图结构

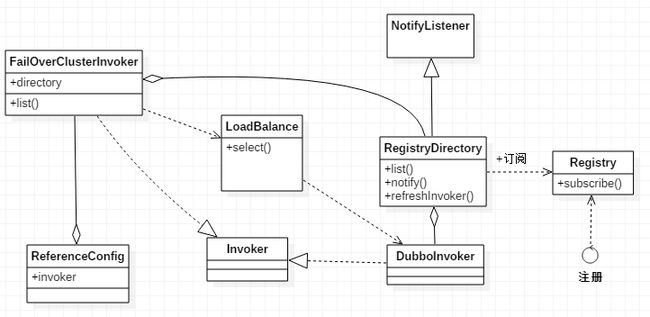

订阅完毕后，类结构如下图

1）FailOverClusterInvoker通过RegistryDirectory持有提供服务能力的DubboInvoker。
2）FailOverClusterInvoker在每次调用中又通过LoadBalance从RegistryDirectory里select出DubboInvoker。
3）订阅完毕后，每个Reference都有一个FailOverClusterInvoker，而每个FailOverClusterInvoker又对应一个RegistryDirectory。Dubbo的Invoker存储结构是私有的，也就是每个Reference有其自己的私有Invoker。
4）RegistryDirectory存储的invoker是个map结构，key为方法名，没有指定methods参数的则key为‘*’,代表所有方法均可用，但是优先级比指定方法名的invoker低。在FailOverClusterInvoker要求Directory list时，只需要根据当前请求的方名get出对应的invoker list，由load banlance再做select。
5）ReferenceConfig暴露给消费者的Reference（实际就是个Dubbo proxy，proxy会持有FailOverClusterInvoker引用）会将请求委派给FailOverClusterInvoker，由它完成invoke过程。
