一、概述 Overview

在创建几何对象之前，必须要考虑怎样来处理之。包Geom2d提供了比包gp范围更广的几何对象。这些对象都是以引用的方式来处理而不是值。当复制一个对象时，并不是对象的值，所以改变一个复制的实例的值，会影响每个副本。

二、包Geom2d

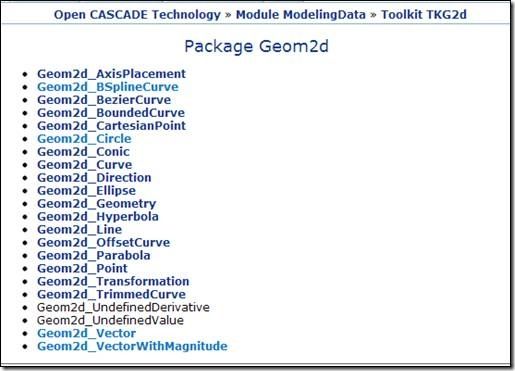

包Geom2d位于工具箱TKG2d中，定义了二维空间中的几何对象。所有的几何实体也是STEP可处理的。对象是非持久性的且由引用来控制。可用的对象如下：

u 点；

u 笛卡尔点；

u 向量；

u 方向；

u 带幅值的向量；

u 轴；

u 曲线；

u 直线；

u 二次曲线：圆、椭圆、抛物线、双曲线；

u 边界曲线：裁剪曲线、NURBS曲线、Bezier曲线；

u 偏移曲线；

三、二维几何对象集合 Collections of 2d Geometric Objects

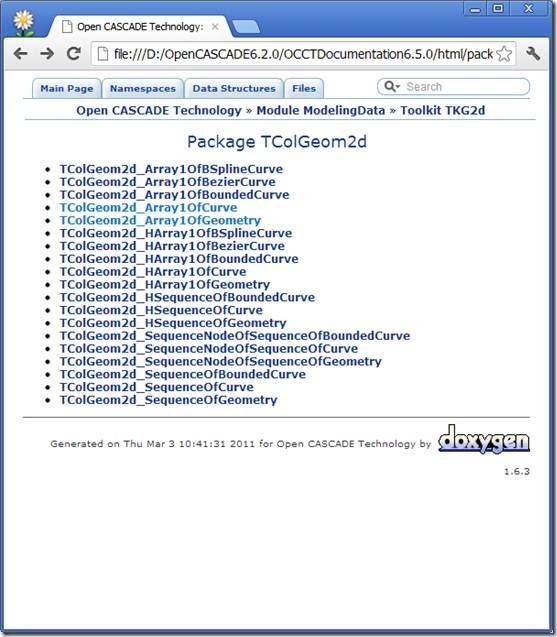

当不需要单个实例而是需要一系列对象时，可以使用包TColGeom2d。包TColGeom2d提供一维数组和链表来存储包Geom2d中对象的集合。所有对象都有两种形式：

u 由引用处理（Handled by reference）；

u 由值处理（Handled by value）；



PDF Version: Open CASCADE Modeling Data – 2D Geometry
