总体设计

总体设计

系列目录

1. MVC实用架构设计（〇）——总体设计
2. MVC实用架构设计（一）——项目结构搭建、使用MEF实用IOC
3. MVC实用架构设计（二）——EntityFramework-Code First(1)：UnitOfWork
4. MVC实用架构设计（二）——EntityFramework-Code First(2)：Repository
5. MVC实用架构设计（二）——EntityFramework-Code First(3)：实体关系
6. MVC实用架构设计（二）——EntityFramework-Code First(4)：实体仓储
7. MVC实用架构设计（二）——EntityFramework-Code First(5)：使用T4模板生成代码
8. MVC实用架构设计（二）——EntityFramework-Code First(6)：数据查询
9. MVC实用架构设计（二）——EntityFramework-Code First(7)：二级缓存
10. MVC实体架构设计（三）——日志记录

〇、目录

一、前言

二、结构图

三、结构说明

一、前言

　　一直以下都想写这个系列，但基于各种理由（主要是懒惰），迟迟没有动手。今天，趁着周末的空档，终于把系列的目录公布出来了，算是开个头，也给自己一个坚持写博客的理由吧。

　　这个架构是从我近期在做的一个项目中剥离出来的，这个项目由我从0开始一手搭建，在整个过程中不断学习（在博客园中参考了很多大牛的作品）与思考中不断完善，项目的结构也从一个普通的类PetShop三层结构演变成了现在这样，一切以实用为目的，所以项目的改造过程中并不太严格遵守传统三层的定义，这个在下篇《项目结构搭建》及以后的系列文章中都会提及到，也会与传统三层结构进行对比。

　　写这个系列的目的之一也是想把当前项目的架构抽象出来，以希望得到高手大牛们的指点，指出不足之处，以求发展改进。

二、结构图

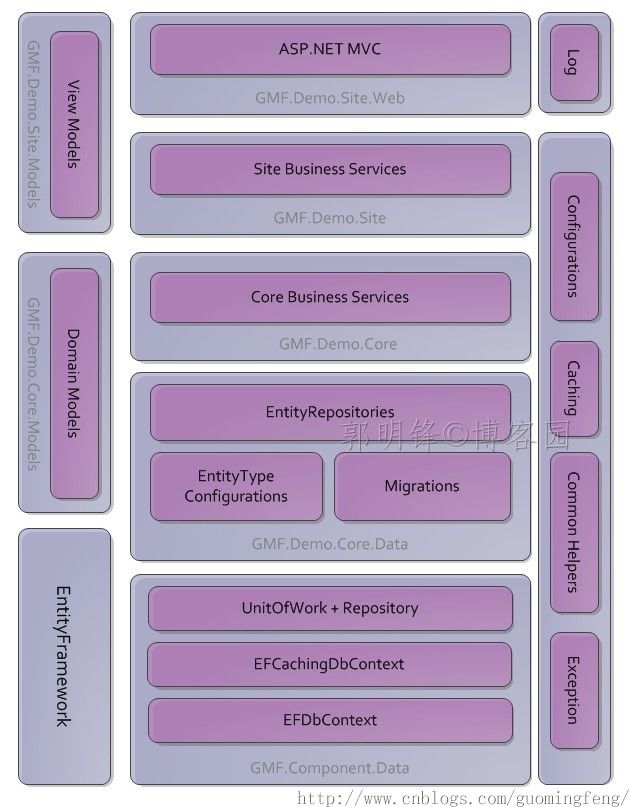

　　上图是本构架的设计图，纵向中间一列为架构主体部分，两边的小列为周边的依赖项，如果横向有交集，则说明主体部分对周边存在依赖。比如GMF.Demo.Core.Data依赖于Domain Models与EntityFramework，但GMf.Demo.Site.Web与GMF.Demo.Site对Entityframework不存在依赖。同样，log4net也仅为GMF.Demo.Site.Web服务等等，这些在下面的结构说明中也会详加说明。

三、结构说明

1. Infrastructure（基础设施层）：提供系统中与业务无关的基础设施功功能
   1. GMF.Component.Tools：工具组件，提供通用辅助操作功能，扩展方法，异常定义，日志记录定义与实现等功能
   2. GMF.Component.Data：数据组件，提供与业务无关的EF数据上下文，单元操作，仓储操作，EF二级缓存等功能的定义与实现
2. Core (业务核心层)：业务
   1. EBY.Train.Core.Models：业务实体模型，定义用于系统核心业务实现的数据模型的定义
   2. EBY.Train.Core.Data：业务数据访问定义与实现：提供与业务相关的数据访问功能的实体映射，数据迁移，仓储操作的定义与实现
   3. EBY.Train.Core：业务核心功能定义与实现：提交与客户端（网站，桌面端，移动端）无关的业务逻辑的实现
3. Application (站点应用层)
   1. EBY.Train.Site.Models：网站业务视图模型：定义用于网站业务实现的视图模型的定义
   2. EBY.Train.Site：网站业务实现，此项目继承于EBY.Train.Core，主要职能如下：
      1. 对业务执行权限进行检查
      2. 负责把从网站接收的业务视图实体转换为核心业务模型，传给业务核心层进行业务处理
      3. 处理与Http密切相关的数据（Session、Cookie等）
4. Presentation (展现层)
   1. EBY.Train.Client.Consoles：业务控制台，可对功能代码段，核心业务等功能进行调用测试。
   2. EBY.Train.Site.Web：网站UI展现
      1. 对Action执行权限进行检查
      2. 接收用户输入并转交给站点业务层进行处理
      3. 记录功能操作的日志记录与异常日志
