突破密度瓶颈：PCIe 8xCAN 多通道接口技术解析

现代汽车电子、工业自动化及硬件在环（HIL）测试领域，高效集成大量CAN/CAN FD通道已成为核心挑战。传统解决方案往往受限于物理空间和接口扩展性，导致系统臃肿且成本高昂。Kvaser PCIe 8xCAN 的推出，从硬件架构层面提供了创新思路。

核心密度：PCIe x1 实现 8 通道集成
该产品的核心价值在于其 “通道密度”设计：

• PCIe x1 接口承载 8 通道： 仅需占用单个 PCIe x1 插槽，即可提供 8 个独立的 CAN/CAN FD 通道，显著提升机箱空间利用率。这解决了多卡扩展带来的插槽占用和布线难题。

• 线性扩展能力： 多块 PCIe 8xCAN 卡可协同工作（如实现 40 通道的 HIL 系统），构建大规模 CAN 网络无需复杂拓扑。

硬件架构与连接灵活性

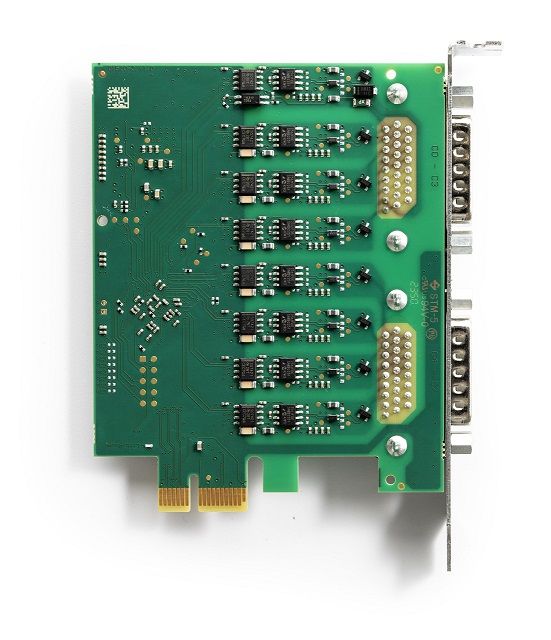

• 双接口设计： 配备两个 26 针 HD D-SUB 接口，每个接口整合 4 个通道。

• 模块化连接方案：

  • HD26-4xDS9 分线器：拆分为 4 个标准 9 针 D-SUB 连接器（常见于工业 CAN）。

  • HD26-4xM12 分线器：转换为 4 个坚固的 5 针 M12 连接器（适用于严苛环境如车辆或工业现场）。

  • 这种设计平衡了高密度集成与现场布线的灵活性。

技术规格与协议支持

• 高性能总线：

  • 全面支持 CAN FD，最高速率达 8 Mbit/s，满足现代高带宽应用（如 ECU 刷写、大数据量传感器传输）。

  • 高速 CAN (ISO 11898-2) 兼容，速率最高 1 Mbit/s。

• 协议兼容性： 物理层兼容 J1939、CANopen、NMEA 2000®、DeviceNet 等主流协议（协议栈由用户应用处理）。

• 工作模式：

  • 静默模式 (Silent Mode)： 纯监听状态，零总线负载干扰，是总线分析和故障诊断的理想选择。

  • 多接口并行支持： 可与其他 Kvaser 接口卡在同一系统中同时稳定运行。

软件集成与开发生态

• 统一 API - Kvaser CANlib： 最大优势在于其 100% 的应用程序兼容性。基于 CANlib 开发的软件可在 Kvaser PCIe 8xCAN 及其他 Kvaser 硬件上无缝运行，保护现有软件投资，降低迁移成本。

• 跨平台支持：

  • 原生支持 SocketCAN (Linux 标准 CAN 框架)。

  • Windows 驱动即插即用。

• 免费 SDK： Kvaser CANlib SDK 提供完整文档和 C, C++, C#, Delphi, Visual Basic, Python 等多种语言示例，大幅缩短开发周期。

应用场景

1. 汽车 HIL 测试台架： 构建需要数十个 CAN 通道（如整车网络模拟）的复杂测试系统。

2. 重型机械与商用车诊断： 多 ECU 并行监控与数据分析。

3. 工业控制与自动化： 集成大型 CANopen 或 DeviceNet 网络。

4. 实验室总线分析与逆向工程： 利用静默模式进行非侵入式数据捕获。

5. 多节点 CAN FD 系统开发与验证： 需高带宽支持的下一代应用。

Kvaser PCIe 8xCAN 的核心价值在于通过 PCIe x1 接口实现 8 通道高密度集成与线性可扩展性，解决了多通道 CAN 系统构建的空间和复杂度瓶颈。其硬件设计兼顾了密度与连接灵活性，而统一的 CANlib API 和跨平台支持则确保了软件开发的延续性和高效性。对于需要构建或扩展高通道数 CAN/CAN FD 系统的工程师（尤其在汽车电子测试、工业控制领域），该产品提供了一种空间高效、软件兼容性强且性能可靠的硬件架构方案。配套的免费 SDK 和详尽文档进一步降低了其技术采用门槛。更多详情信息联系广州智维电子科技，提供免费技术支持；
