STM32单片机 定时器TIM输出比较 PWM波形

一.  OC(Output Compare)输出比较

  • 了解:IC(Input Capture)输入捕获、CC(Capture/Compare)输入捕获和输出比较单元
  • OC功能:用来输出PWM波形,PWM波形又是用来驱动电机的必要条件,用来做智能车、机器人等
  • 输出比较可以通过比较CNT计数器CCR捕获/比较寄存器值的关系,来对输出电平进行置1、置0或翻转的操作,用于输出一定频率和占空比的PWM波形
    • 当CNT>CCR、
  • 每个高级定时器通用定时器都拥有4个输出比较通道。
  • 高级定时器的前3个通道额外拥有死区生成互补输出的功能

STM32单片机 定时器TIM输出比较 PWM波形_第1张图片

STM32单片机 定时器TIM输出比较 PWM波形_第2张图片

二.  PWM波形(Pulse Width Modulation)脉冲宽度调制

  • 是数字输出信号,由高低电平组成
  • 在具有惯性的系统中,可以通过对一系列脉冲的宽度进行调制,来等效地获得所需要的模拟参量常应用于电机控速等领域
  • 产生

例如:数字输出端口控制LED,按理说 LED 只能有完全亮和完全灭两种状态,怎么能实现控制亮度大小呢?那通过这个 PWM 波形就可以实现,我们让 LED 不断点亮熄灭,当这个点亮熄灭的频率足够大时, LED 就不会闪烁了,而是呈现出一个中等亮度。当我们调控这个点亮和熄灭的时间比例时,就能让 LED 呈现出不同的亮度级别。

例如:对于电机调速,我们以一个很快的频率给电机通电、断电,那么电机的速度就能维持在一个中等速度,这就是 PWM 的基本思想。

PWM 的秘诀就是天下武功唯快不破。要我闪的足够快,你就发现不了我到底是闪着亮的,还是一个正常的平稳的亮度。当然,PWM的应用场景必须要是一个惯性系统。就是说 LED 在熄灭的时候,由于余晖和人眼视觉暂留现象, LED 不会立马熄灭,而是有一定的惯性,过一小段时间才会熄灭。电机也是当电机断电时,电机的转动不会立马停止,而是有一定的惯性,过一会才停,这样具有惯性的系统才能使用PWM。

STM32单片机 定时器TIM输出比较 PWM波形_第3张图片

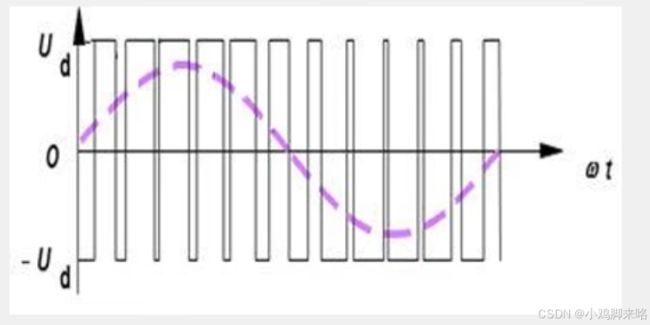

上图这种高低跳变的数字信号,可以等效为中间紫色虚线所表示的模拟量。

三.  PWM参数

  • 频率=1/Ts
  • 占空比=Ton/Ts  。占空比:占空比越大,则模拟电压越趋近于高电平,反之则趋近于低电平
  • 分辨率=占空比变化步距

假设高电平5V,低电平0V,占空比为50%,则模拟电压为2.5V,若占空比为25%,则模拟电压为1.25V。

STM32单片机 定时器TIM输出比较 PWM波形_第4张图片

分辨率

  • 占空比是1%,2%,3%等等这样就是以1%的步距跳变
  • 占空比是1.1%,1.2%,1.3
