新能源汽车系统架构解析：从动力驱动到智能网联

随着全球碳中和目标的推进，新能源汽车（NEV）已成为汽车工业的核心转型方向。与传统燃油车相比，新能源汽车的系统架构呈现出高度集成化、电气化和智能化的特点。本文将深入剖析其核心架构，覆盖动力系统、能源管理、热控制及智能化平台等关键模块。

一、动力系统架构：电能驱动核心

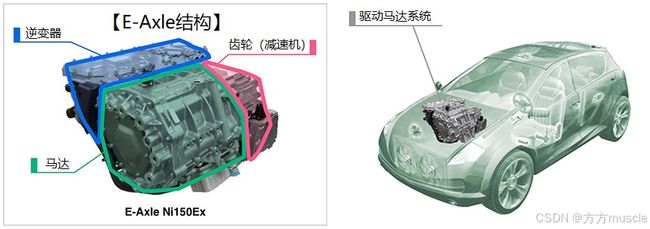

1.电驱动总成（E-Axle）

E-Axle是电动汽车普及的关键。

它集成了电机、逆变器以及减速机，当安装在车身并连接到驱动轴时，则会产生旋转扭矩，汽车仅需这一个模块即可行驶。

• 三合一集成化设计

电机（永磁同步/交流异步）、减速器、电机控制器（MCU）高度集成，功率密度提升30%以上。

• 关键技术指标

峰值功率（150-300kW）、扭矩输出（300-600N·m）、最高效率（≥97%）。

• 控制策略

基于矢量控制（FOC）的扭矩精准分配，支持多种驾驶模式（ECO/Sport/雪地）。

2.高压配电系统

• 拓扑结构

800V高压平台逐渐普及，SiC（碳化硅）功率器件降低开关损耗60%。

• 安全防护

IP67级防护、主动熔断保护（Pyro Fuse）、绝缘监测（IMD）实时检测漏电流。

二、能源管理系统：电池与能量流优化

1.动力电池系统（BMS）

• 电芯到PACK

CTP（Cell to Pack）技术取消模组结构，体积利用率提升15-20%（如比亚迪刀片电池）

• 核心算法

① SOC估算：扩展卡尔曼滤波（EKF）± 3%精度

② SOH监测：阻抗谱分析 + 容量衰减模型

③ 热失控预警：多参数耦合（温度 / 电压 / 气体）

2.能量回收系统

• 制动能量回收

如减速、刹车时的动能回收，最大回收功率达120kW，贡献续航提升15-25%

• V2X技术：

车辆到电网（V2G）实现双向充放电，参与电网调峰

三、热管理系统：全域温度控制

1.多回路架构

• 电池热管理

直冷 / 液冷双模式，温差控制 ≤ 3℃（如特斯拉八通阀系统）

• 电机冷却

油冷技术实现绕组精准温控（80~120℃高效区间）

• 座舱热泵

COP值达2.5以上，-30℃低温环境可用

2.智能控制策略

• 基于模型预测控制（MPC）动态调整冷却功率
• 余热回收技术提升冬季续航20%

四、电子电气架构：从分布式到中央计算

1.域控制器演进

• 经典架构

分布式ECU（50-100个独立控制器）

• 域集中式

五大功能域（动力 / 底盘 / 车身 / 智驾 / 座舱）

• 中央计算平台

NVIDIA DRIVE Thor等芯片实现1000+TOPS算力

2.通信网络

• 骨干网

车载以太网（10Gbps+）

• 实时控制

CAN FD / CAN XL总线

• 信息安全

HSM硬件加密 + 空中升级（OTA）签名验证

五、智能化赋能：软件定义汽车

1.自动驾驶系统

• 多传感器融合

激光雷达 + 4D毫米波雷达 + 800万像素摄像头

• 行泊一体域控

TI TDA4系列芯片支持ASIL-D功能安全

2.智能座舱

• Hypervisor虚拟化技术

QNX + Android双系统并行

• 多模态交互

语音识别率＞95%（本地NPU加速）

六、未来技术趋势

1.架构革新

滑板底盘技术（Skateboard Chassis）实现上下车体解耦

2.材料突破

固态电池（400Wh/kg）+ 纳米晶电机铁芯

3.AI深度整合

数字孪生电池模型 + 云端协同控制

七、小结

新能源汽车的系统架构正在经历从机械主导到软件定义的趋势转变。未来，随着碳化硅器件、固态电池、车路云一体化的深入应用，新一代架构将实现更高的能效比、更低的成本结构以及更丰富的智能场景。这场变革不仅重构了汽车产品本身，更将彻底改变人类出行的底层逻辑。
