XS2186八通道、供电设备（PSE）电源控制器-爱芯科技

XS2186是一个八通道、供电设备（PSE）电源

控制器，设计用于IEEE® 802.3at/af兼容PSE。器

件提供用电设备（PD）检测、分级、限流以及负载

断开检测。器件支持全自动工作、软件编程和外挂

eeprom。器件还支持最新二事件分级。采用单电源

供电，能够为单个端口提供最高达30W功率。

器件通过I2C兼容3线串口进行软件配置和编

程，通过I2C接口随时提供端口电流和电压读数。

全面可编程能力提高了系统设计灵活性，并提供现

场诊断功能，满足各种非标准系统应用。同时内置

eeprom控制器，在全自动模式下，可以外挂eeprom

较方便实现初始化赋值功能。

采用节省空间QFN48（7mm*mm）功率封装，工

作在扩展级（-40℃至+85℃）温度范围。

主要特点

 兼容 IEEE 802.3at/af

 0.1Ω 内置电流检测电阻

 内置 100VDS N 通道 MOSFET

 每个端口高达 30W

 10 位端口电流、电压和温度实时监测

 兼容 I2C，3 线串口

 支持独立供电操作

 支持直流负载断开检测

 内置串行 LED 控制器

 温度检测和过温保护功能

 内置 eeprom 控制器，可通过 eeprom 配置

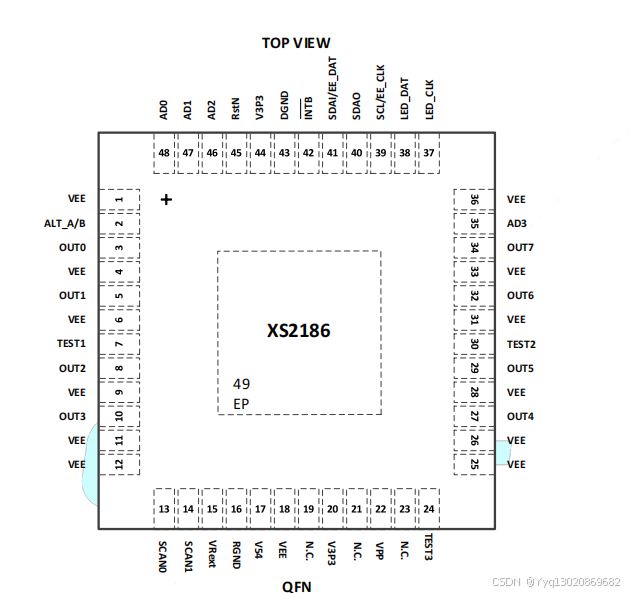

 48-PIN QFN (7mm x 7mm)功率封装

应用产品

 交换机/路由器

 中跨电源注入
