【0x0014】HCI_Read_Local_Name命令详解

目录

一、命令概述

二、命令格式

三、返回事件及参数说明

3.1. HCI_Command_Complete 事件

3.2. Status

3.3. Local_Name

四、命令执行流程

4.1. 命令发送

4.2. 控制器接收并处理命令

4.3. 控制器返回结果

4.4. 主机接收并解析事件包

4.5. 示例代码

五、应用场景

六、注意事项

6.1. 蓝牙控制器状态

6.2. 命令格式与参数

6.3. 设备兼容性与版本差异

6.4. 数据准确性和完整性

6.5. 错误处理

6.6. 数据使用与隐私保护

6.7. 其他注意事项

---

HCI_Read_Local_Name命令是蓝牙主机控制器接口（HCI）中的一个命令，用于读取存储在蓝牙BR/EDR（Basic Rate/Enhanced Data Rate）控制器中的本地设备名称。

一、命令概述

HCI_Read_Local_Name命令的主要功能是读取蓝牙BR/EDR控制器中存储的本地设备名称。这个名称是一个用户友好的字符串，用于在蓝牙设备之间显示和识别。通过执行此命令，主机可以获取到本地蓝牙设备的名称，并在需要的时候进行显示或传输。

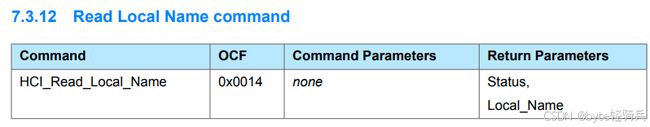

二、命令格式

HCI_Read_Local_Name 命令遵循HCI命令包的标准格式。

命令的详细格式：

• Packet Type（1字节）：对于HCI命令包，其值为0x01，表示这是一个HCI命令数据包。
• Opcode（2字节）：
  • 操作码，由OGF（Opcode Group Field，操作码组字段）和OCF（Opcode Command Field，操作码命令字段）组成。
  • 对于HCI_Read_Local_Name命令：
    • OGF：0x03（表示Link Control Commands and Link Policy Commands组）
    • OCF：0x0014（表示具体的Read Local Name命令）
• Parameter Total Length（1字节）：表示命令参数部分的长度。对于HCI_Read_Local_Name命令，由于它不接受任何参数，因此此字段的值通常为0x00。
• Parameters（0字节）：命令参数部分。由于HCI_Read_Local_Name命令不接受任何参数，因此此部分为空。

三、返回事件及参数说明

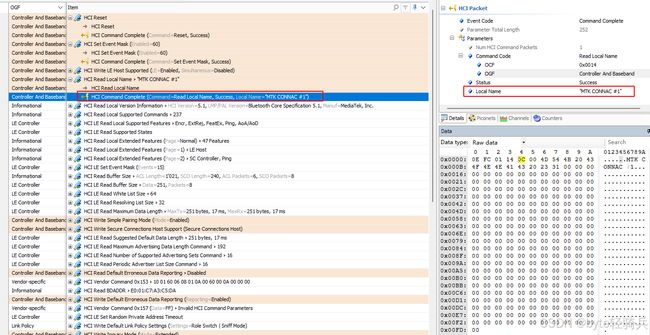

3.1. HCI_Command_Complete 事件

当HCI_Read_Local_Name命令执行完成后，会生成一个HCI_Command_Complete事件（除非该事件被屏蔽）。这是蓝牙HCI协议中的标准行为。

HCI_Command_Complete事件用于通知主机HCI命令已成功执行，并返回命令的结果。该事件的格式通常包括以下几个部分：

• Event Code（1字节）：表示事件类型的代码。对于HCI_Command_Complete事件，其值通常为0x0E。
• Packet Length（1字节）：表示事件数据部分的长度，包括返回参数和状态码。
• Number of HCI Command Packets（1字节）：通常设置为0x01，表示此事件对应于一个HCI命令的完成。
• Command Opcode（2字节）：与已完成的HCI命令相对应的操作码（Opcode）。
• Status（1字节）：表示命令执行的状态。如果值为0x00，则表示命令成功执行。其他值表示不同的错误类型。
• Return Parameters（可变长度）：包含命令执行的结果。对于HCI_Read_Local_Name命令，这将包括读取到的本地名称。名称的长度是可变的，并且紧跟在状态码之后。

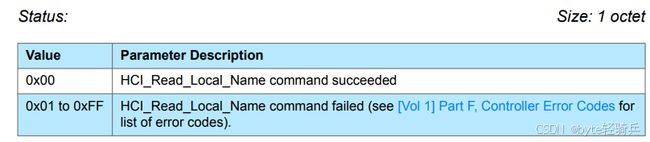

3.2. Status

Status状态码是HCI_Read_Local_Name命令执行结果的重要指示器，主机需要正确解析和处理它以确保蓝牙通信的可靠性和稳定性。

• 0x00：HCI_Read_Local_Name命令成功执行。意味着蓝牙控制器已正确读取并返回了本地设备的名称。

• 0x01 至 0xFF：HCI_Read_Local_Name命令执行失败。这些值表示不同的错误类型。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

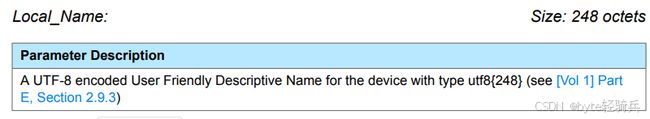

3.3. Local_Name

Local_Name 参数是 HCI_Read_Local_Name 命令响应（ HCI_Command_Complete 事件）的一部分，用于表示蓝牙设备的本地名称。这个名称是对用户友好的描述性名称，采用 UTF-8 编码。

Local_Name 参数的最大长度为 248 个字节。实际名称的长度可能会小于这个最大值，并且名称的末尾不需要用空字符（null terminator）填充。如果名称的实际长度小于 248 个字节，则剩余的空间可能会被忽略或用于未来的扩展。

在实际应用中，这个长度限制可能意味着名称需要被截断以适应这个限制，或者设备制造商可能选择使用更短的名称以避免截断。

四、命令执行流程

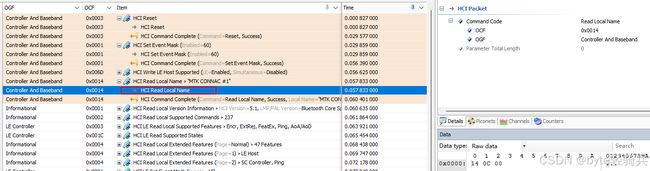

4.1. 命令发送

• 主机（Host）构建符合HCI命令格式的HCI_Read_Local_Name命令包。
• 命令包包括操作码（OCF为0x0014）和表示无额外参数的字节。
• 通过HCI传输层（如USB、UART等）将命令包发送给蓝牙控制器。

4.2. 控制器接收并处理命令

• 蓝牙控制器接收命令包，解析操作码，识别为HCI_Read_Local_Name命令。
• 控制器查找预先存储的用户友好名称（存储在特定存储区域）。

4.3. 控制器返回结果

• 若查找成功，控制器构建HCI_Command_Complete事件包，包含：
  • 原命令操作码
  • 状态码（0x00表示成功）
  • 读取到的本地名称（最大248字节，UTF-8编码）
• 若查找失败，构建HCI_Command_Complete事件包，状态码为非0x00值（0x01-0xFF），无有效本地名称数据。

4.4. 主机接收并解析事件包

• 主机接收HCI_Command_Complete事件包，解析操作码，确认是HCI_Read_Local_Name命令的反馈。
• 解析状态码，判断命令执行是否成功：
  • 状态码为0x00：成功读取本地名称，提取并用于后续操作（如显示、配对）。
  • 状态码为非0x00值：根据错误码执行错误处理（如提示用户读取失败、重新尝试）。

4.5. 示例代码

以下是一个简化的C语言代码示例，用于展示HCI_Read_Local_Name命令的基本执行流程。请注意，这只是一个概念性的示例，并不包含完整的蓝牙HCI协议栈实现或实际的硬件接口代码。

#include
#include
#include
#include

// 假设的HCI命令和事件结构
typedef struct {
    uint16_t opcode;
    uint8_t  param_len;
    // 对于HCI_Read_Local_Name，没有额外参数，所以这里不再定义参数字段
} hci_command_packet;

typedef struct {
    uint8_t  event_code;
    uint8_t  param_len;
    uint16_t opcode;
    uint8_t  status;
    char     name[249]; // 包括空终止符，最大248字节名称 + 1字节空终止符
} hci_command_complete_event;

// 假设的函数，用于发送HCI命令并接收事件响应
bool send_hci_command_and_wait_for_event(hci_command_packet* cmd, hci_command_complete_event* evt) {
    // 这里应该包含发送HCI命令到蓝牙控制器的代码，
    // 以及等待并接收HCI事件响应的代码。
    // 由于这是一个示例，这些实现细节被省略了。

    // 假设命令成功执行，并且我们收到了一个模拟的事件响应
    evt->event_code = 0x0E; // HCI Command Complete Event code
    evt->param_len = sizeof(evt->opcode) + sizeof(evt->status) + strlen("MyBluetoothDevice") + 1; // 包括空终止符
    evt->opcode = cmd->opcode;
    evt->status = 0x00; // 成功状态码
    strcpy(evt->name, "MyBluetoothDevice"); // 模拟的本地名称

    return true; // 假设发送和接收都成功
}

int main() {
    // 构建HCI_Read_Local_Name命令
    hci_command_packet cmd;
    cmd.opcode = 0x1014; // OGF=0x01 (Link Control Commands), OCF=0x0014 (Read Local Name)
    cmd.param_len = 0; // 没有额外参数

    // 准备接收事件响应的变量
    hci_command_complete_event evt;

    // 发送命令并等待响应
    if (send_hci_command_and_wait_for_event(&cmd, &evt)) {
        // 检查状态码
        if (evt.status == 0x00) {
            // 命令成功执行，打印本地名称
            printf("Local Name: %s\n", evt.name);
        } else {
            // 命令执行失败，打印错误状态码
            printf("Error: Command failed with status code 0x%02X\n", evt.status);
        }
    } else {
        // 发送或接收命令失败
        printf("Error: Failed to send command or receive event\n");
    }

    return 0;
}

此外，请注意，这个示例中的事件结构hci_command_complete_event是一个简化的版本，它只包含了读取本地名称命令所需的最少字段。在实际应用中，HCI事件结构可能包含更多的字段和信息。

五、应用场景

以下是该命令的典型使用场景梳理。

• 设备初始化与自检：在蓝牙设备启动或重置后，系统可以使用HCI_Read_Local_Name命令来确认设备名称是否已正确设置。对于设备的初始化和自检过程非常重要，确保设备在通信前具备正确的身份标识。

• 设备兼容性检查：在蓝牙设备与其他设备进行配对或连接之前，通过读取本地设备的名称，可以检查设备之间的兼容性。某些设备可能只与具有特定名称或名称格式的设备兼容。

• 用户交互与识别：在蓝牙设备的用户界面中，显示本地设备的名称有助于用户识别和管理设备。例如，在智能手机的蓝牙设置菜单中，用户可以看到已配对或可发现的蓝牙设备的名称。

• 日志记录与调试：在蓝牙设备的开发、测试和维护过程中，记录设备的名称有助于开发者进行日志分析和问题排查。通过读取本地设备的名称，开发者可以确认设备是否按预期工作。

• 设备管理与配置：在企业环境或智能家居系统中，管理员可能需要通过读取蓝牙设备的名称来管理和配置设备。例如，管理员可以根据设备名称将设备分配到不同的网络或组别中。

• 蓝牙技术研究与开发：对于从事蓝牙技术研究和开发的工程师来说，了解如何读取本地设备的名称是实现设备发现、连接和通信等基本功能的基础。

需要注意的是，在使用HCI_Read_Local_Name命令时，应确保蓝牙控制器处于可用状态，并且与主机建立了有效的通信连接。此外，由于不同蓝牙设备和协议栈的实现可能存在差异，因此在实际应用中可能需要参考特定设备或协议栈的文档来正确使用该命令。

六、注意事项

为确保该命令的正确执行和设备的稳定运行，以下是对使用此命令时需要注意的方面的总结梳理。

6.1. 蓝牙控制器状态

• 可用性：确保蓝牙控制器已打开并准备好进行通信。
• 连接状态：在需要时，确认蓝牙控制器与主机之间已建立有效的通信连接。

6.2. 命令格式与参数

• 遵循规范：严格遵循蓝牙核心规范中定义的HCI命令格式。
• 参数正确：确保命令的发送格式正确，包括操作码、参数总长度等字段，尽管HCI_Read_Local_Name通常不需要额外参数。

6.3. 设备兼容性与版本差异

• 兼容性：考虑不同品牌和型号蓝牙设备对HCI命令的实现差异，确保命令与目标设备的蓝牙控制器兼容。
• 版本更新：注意蓝牙核心规范的更新，确保设备支持所使用的蓝牙版本，并考虑版本间可能存在的细微差异，如名称存储格式、编码方式或长度限制。

6.4. 数据准确性和完整性

• 编码格式：确保正确解析UTF-8编码的本地名称，避免乱码。
• 长度限制：考虑本地名称248字节的长度限制，避免名称被截断或丢失信息。

6.5. 错误处理

• 错误码识别：熟悉蓝牙规范中的控制器错误代码，以便在命令执行失败时确定具体原因。
• 超时处理：设置适当的超时机制，处理命令发送后未收到响应的情况，如重新发送命令、检查连接状态或提示用户设备故障。

6.6. 数据使用与隐私保护

• 合法使用：确保获取的设备名称信息用于合法且符合隐私政策的目的。
• 隐私保护：遵守相关隐私保护法规和标准，确保用户数据的安全。

6.7. 其他注意事项

• 权限要求：在执行HCI命令前，确保具有相应的操作系统或平台权限。
• 命令频率：合理控制命令发送频率，避免对蓝牙控制器造成负担或导致设备不稳定。

综上所述，HCI_Read_Local_Name 命令是蓝牙技术中用于读取本地设备用户友好名称的重要工具，它对于提高蓝牙设备的可用性和用户体验具有重要意义。
