显示背光发烫异常解析

■显示屏问题描述：：

分辨率：1024x600
尺寸：7寸 16:9
显示模式：IPS
背光参数：3串10并  电压：9.6V  电流：200ma

问题描述：常温装填下，在整机点亮一段时间后，LCM下端，背光LED处发烫严重，温度超过50℃。现场判定为严重不良。

■原因分析：

•整机验证
1.取2 PCS客户整机，发现在客户电亮一段时间，LCM发烫验证，发烫位置在背光LED灯珠处。

2.使用治具点亮后，没有发烫现象。

3.经对整机VDD/VGH/VGL/AVDD/VCOM等电压点亮量测，没发现异常。量测B/L电压电流后，发现整机背光电流是408ma，严重超过规格范围。用我们治具测试同款LCM背光电流为138ma。

•对背光发烫验证

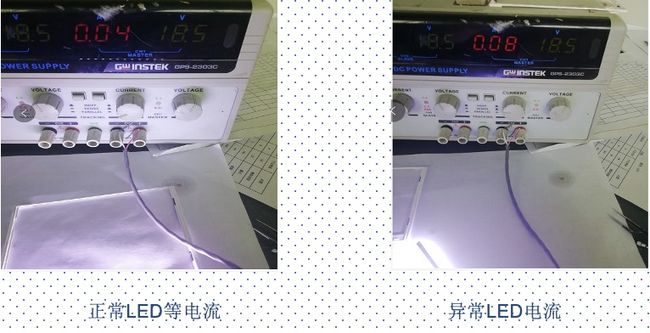

1.此款产品为30颗LED灯条，灯条使用3串10并方案，使用限电压9.6V测试对比，正常条无发热电流在40mA左右，异常灯条有发热，但电流升高至80mA左右，如下图：

2.限200mA电压测试，正常灯条的单颗灯珠平均电压在3.0-3.1V之间，限40mA电流，异常灯条单颗灯珠平均电压在2.8-2.9之间

•对灯珠发烫验证
   拆下灯珠用IS测试设备来实际测量电压，单灯20mA测试电压相差0.2V左右，以下数据测试数据如下：（电压档位的误差在LED行业的电压范围内）

•综合分析

    LED灯条发热原因，因发热灯条的电压低，单颗灯珠电压在2.85V左右，当限电压9.6V时低电压灯珠电流承受到40mA驱动，电压达到3.08V左右超出0.23V左右，灯珠在超流超压使用时产生发热。

■ 对策

由于LED灯出厂时电压存在一定差异，建议客户主板背光升压电路采用限电流设计。
