STM32F103C8T6 初步认识

一、初见印象

STM32F103C8T6 是一款由意法半导体公司（ST）推出的基于 Cortex-M3 内核的 32 位微控制器。它具有高性能、低功耗的特点，工作频率最高可达 72MHz，能够满足多种应用场景的需求。

这款芯片的存储资源也十分丰富，拥有 64KB 的 Flash 存储器，用于存储固件程序和常量数据，以及 20KB 的 SRAM 存储器，用于存储运行时的变量和数据。

在封装方面，STM32F103C8T6 采用 LQFP48 封装形式，共有 48 个引脚，这种封装方式使得它在紧凑的空间内也能实现功能集成。

二、开发板器件认识

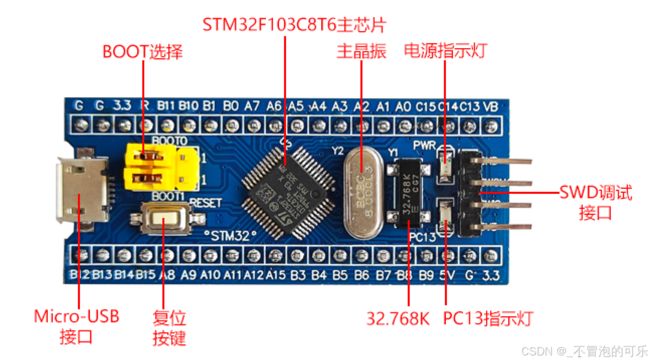

下图是stm32f103c8t6开发板的主要器件

STM32F103C8T6 内部集成了多种功能强大的器件，这些器件共同构成了一个完整的微控制器系统：

• 内核处理器：基于 ARM Cortex-M3 内核，这是芯片的大脑，负责执行指令和控制整个芯片的运行。

• 存储器：包括 64KB 的 Flash 存储器和 20KB 的 SRAM 存储器。Flash 用于存储程序代码和常量数据，而 SRAM 则用于存储运行时的变量和临时数据。

• 时钟系统：提供精确的时钟信号，确保芯片内部各个模块能够同步工作。它支持多种时钟源，包括内部 RC 振荡器和外部晶振。

• GPIO 端口：通用输入输出端口，可以灵活配置为输入或输出模式，用于与外部设备进行交互。

• 定时器：多个定时器模块，可以用于产生定时信号、PWM 波形等，广泛应用于电机控制、脉冲信号生成等场景。

• 串行通信接口：包括 USART、SPI、I2C 等接口，用于与其他设备进行串行数据传输，方便实现多设备通信。

• 模数转换器（ADC）：用于将模拟信号转换为数字信号，使得微控制器能够处理来自传感器等模拟设备的信号。

• 其他外设：还集成了诸如看门狗定时器、比较器等其他实用外设，进一步增强了芯片的功能和可靠性。

三、引脚功能及其复用

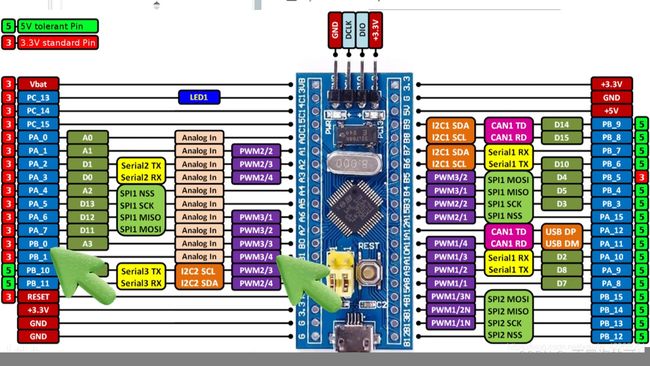

引脚及其复用功能总图如下

STM32F103C8T6 的引脚

1. GPIO 引脚

• PA0 – PA15：GPIO 端口 A，支持通用输入输出、定时器输入等功能。

• PB0 – PB15：GPIO 端口 B，类似端口 A，具有多种功能。

• PC13 – PC15：GPIO 端口 C 的部分引脚，可用于串口、SPI、I2C 等接口。

• PD0 – PD1：GPIO 端口 D 的部分引脚，支持外设连接。

2. 特殊功能引脚

• USART1/2/3：串行通信接口，用于与其他设备进行串行数据传输。

• ADC1/2：模数转换器，用于将模拟信号转换为数字信号。

• TIM1/2/3/4：定时器模块，可用于产生定时信号、PWM 波形等。

• SPI1/2：SPI 接口，用于与 SPI 设备进行通信。

• I2C1/2：I2C 总线接口，用于与 I2C 设备进行通信。

3. 电源与地引脚

• VDD：电源正极引脚，通常连接 3.3V 或 5V 电源。

• VSS：电源地引脚，用于接地。

4. 时钟引脚

• OSC_IN/OSC_OUT：外部晶振输入和输出引脚，用于连接外部晶振以提供时钟信号。

5. 其他功能引脚

• BOOT0：引导引脚，用于设置芯片的启动模式。

• RESET：复位引脚，用于对芯片进行复位操作。

stm32F103C8T6引脚复用

STM32F103C8T6 的许多引脚支持复用功能，这意味着一个引脚可以具有多种用途。这种设计大大提高了芯片的灵活性和资源利用率。

1. 复用原理

引脚复用是通过配置芯片内部的复用功能寄存器来实现的。每个引脚都可以被配置为不同的功能模式，例如 GPIO、定时器输入输出、串行通信接口等。

2. 常见复用引脚示例

• PA0（TIM2_CH1、TIM5_CH1）：可以复用为定时器 2 或定时器 5 的通道 1，用于产生 PWM 波形或捕获外部信号。

• PA2（USART2_TX）：可以复用为串行通信接口 USART2 的发送引脚，用于向其他设备发送数据。

• PA3（USART2_RX）：可以复用为串行通信接口 USART2 的接收引脚，用于从其他设备接收数据。

• PB6（I2C1_SCL）：可以复用为 I2C 接口的时钟线，用于与 I2C 设备进行通信。

• PB7（I2C1_SDA）：可以复用为 I2C 接口的数据线，与 I2C1_SCL 配合使用。

3. 复用的意义

引脚复用使得开发者可以根据实际需求灵活配置引脚功能，避免了引脚资源的浪费。例如，在一个项目中，如果需要使用多个串行通信接口，就可以将某些 GPIO 引脚复用为 USART 功能，从而满足需求。

三、应用领域

STM32F103C8T6 凭借其强大的性能和丰富的外设接口，广泛应用于各种嵌入式系统和工业控制项目中。例如，在智能家居设备中，它可以用于控制灯光、温度等设备；在工业自动化领域，它可以用于数据采集、电机控制等任务。

总之，STM32F103C8T6 是一款功能强大且应用广泛的微控制器，对于初学者来说，是一个很好的学习和开发平台。
