基于FPGA的图像拼接处理卡

板卡介绍

主要功能是实现对6路输入视频信号经过FPGA缩放后，叠加到一路视频中，并通过VGA接口和DVI接口同时显示叠加后的视频。输出可以是任意输入视频的四画面拼接，也可以是任意输入视频的六画面拼接。同时能通过串口接收主机的控制命令，切换显示拼接的形式。

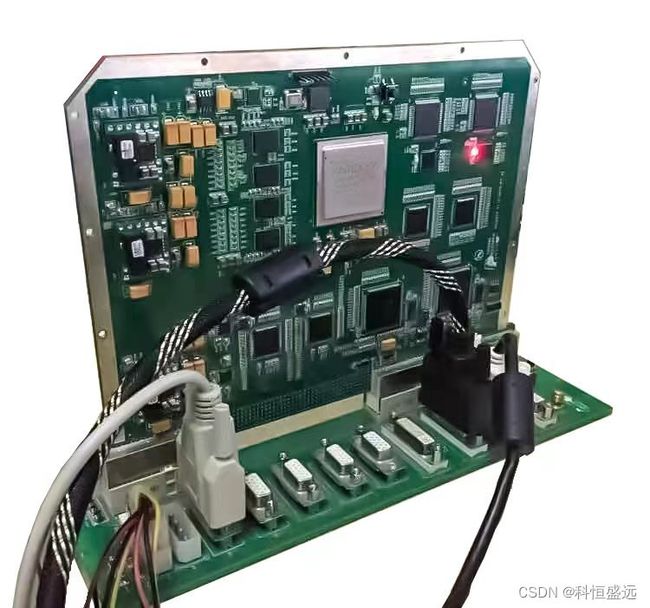

板卡照片

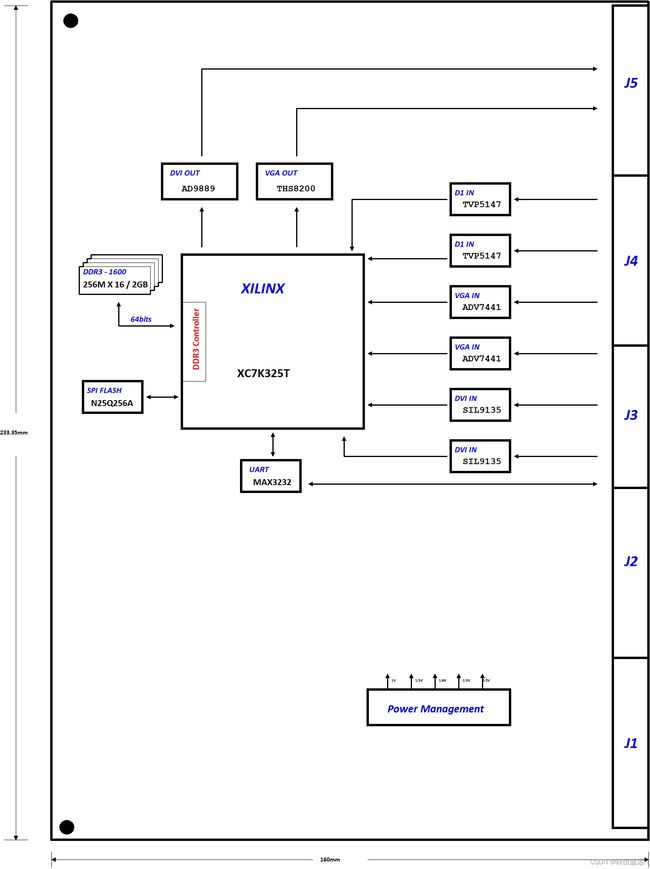

原理框图

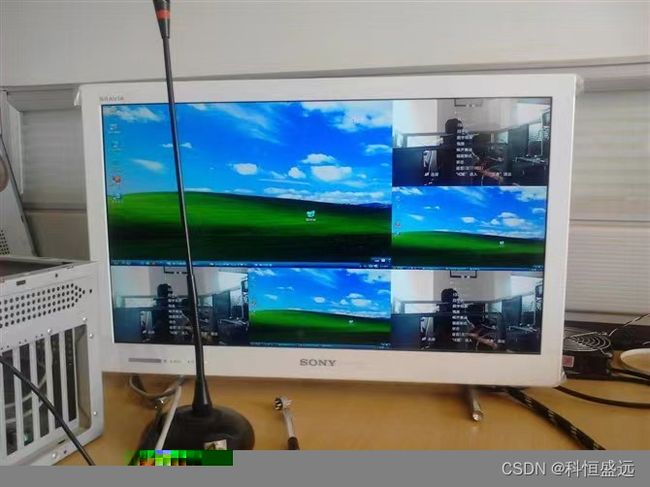

实验效果1（六画面）

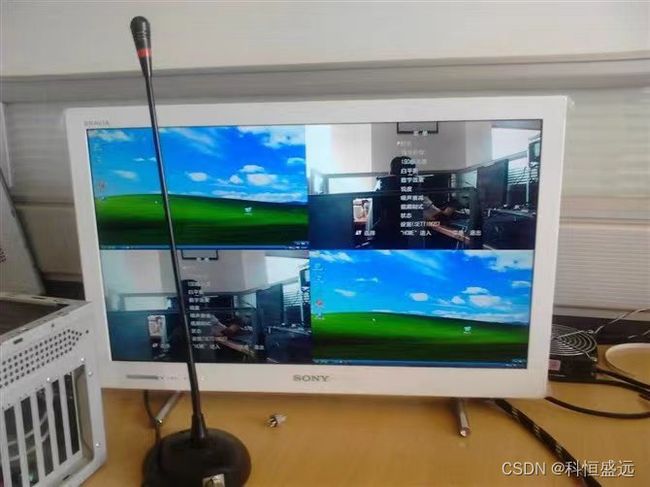

实验效果2（四画面）

技术指标

☆主要功能：将输入的两路电视视频, 两路VGA视频，两路DVI视频，经过FPGA缩放后叠加拼接到一路VGA/DVI视频上，然后再通过VGA/DVI进行视频输出。

☆输出视频形式：可以是任意一路单画面视频，也可以是任意输入的四画面和六画面视频。

☆控制串口：1路，RS232异步串口；通信格式为：1位起始位，8为数据位，偶校验，1位停止位；通信速率9600bps。

☆电视视频：2路，标准PAL制式；最高分辨率720×576；视频帧率为16～25帧/秒。

☆VGA视频：2路，标准4线或5线VGA信号；最高分辨率：1600×1200，刷新频率：60Hz；

☆DVI视频：2路；最高分辨率：1600×1200，刷新频率：60Hz；

☆输出VGA视频：2路，标准4线或5线VGA信号；最高分辨率：1600×1200，刷新频率：60Hz；

☆输出DVI视频：2路；最高分辨率：1600×1200，刷新频率：60Hz；

☆支持定制化设计。

☆工作温度-40℃～+60℃。

☆外形尺寸：标准CPCI 6U板卡。
