数字后端流程--Route

Route

Cts做完后，此时clock net已经布好，PR阶段的任务也只剩最后一个步骤——Route，这一步从字面就容易理解，就是把其他有逻辑连接的pin也通过metal连起来。当然，不用我们手动一根一根连，可以通过cmd像clock net那样工具就帮我们做好了。

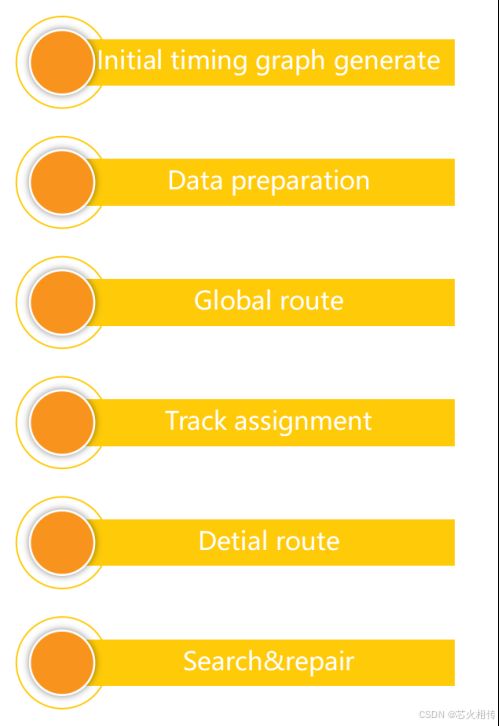

以innovus为例，route过程如下图，其中主要的有global route和detail route。

Global route是对芯片的net做全局走线规划，它会把core区域划分成若干个矩形，然后计算每个区域内纵横能走多少线，由于不做真正的连接，所以速度很快便于迭代。

Detail route是在上面规划的基础上，把同属一条net上的所有pin全连上，要符合设计规则，不能多连也不能少连。

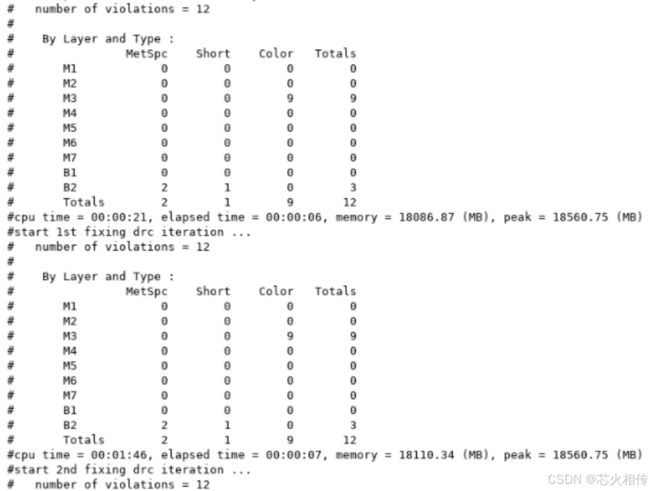

Route过程中我们也可以提前对route质量有个判断，log能让我们清楚工具迭代的过程和drc情况，如图：

那么route完成后我们需要care什么呢?

主要从时序和pv两个层面：

setup,hold,max_transition,max_cap,max_fanout,short,metal drc,antenna...

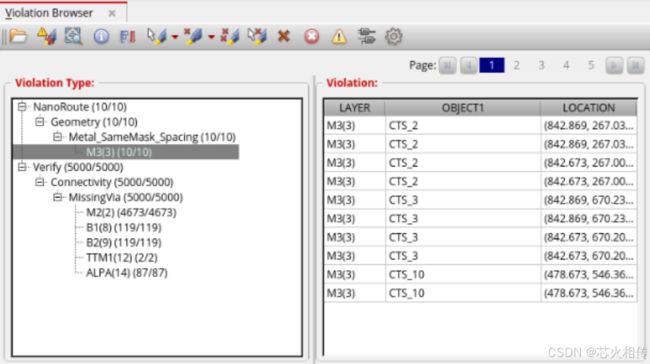

Drc可通过gui获取drc信息

相关cmd：

check_drc

check_antenna

check_connectivity

time_design

create_diode

当上面care的内容都能收敛，最后再插入decap和filler cell，PR阶段的工作就大致完成了，可以把数据输出到后续步骤了。
