引言

1843年，威廉·哈密顿在都柏林布鲁姆桥的顿悟，不仅诞生了四元数理论，更开创了高维数在三维空间应用的新纪元。本文将揭示四元数如何架起四维数学空间与三维物理世界的桥梁。

一、四元数基础架构

1. 代数定义

四元数是形如的超复数：

q = w + xi + yj + zk

其中：

• w 为实部（Scalar）
• (x,y,z) 为虚部（Vector）
• i² = j² = k² = ijk = -1

2. 基本运算规则

运算类型	公式表达	几何意义
加法	q1 + q2 = (w1+w2) + (x1+x2)i + (y1+y2)j + (z1+z2)k	四维向量合成
乘法	qp = (wqwp - vq·vp) + wqvp + wpvq + vq×vp	包含三维旋转信息
共轭	q* = w - xi - yj - zk	时空反演操作
模长	`

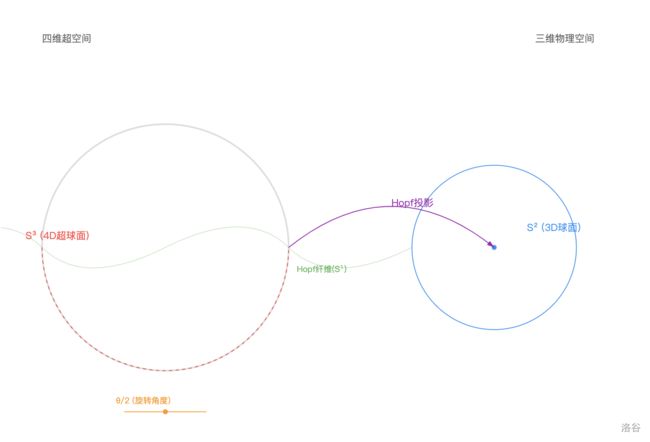

图解说明：
红色虚线圆环：表示四维单位超球面S³的二维截面投影
绿色纤维线：展示Hopf纤维化中的S¹纤维结构
蓝色球面：三维空间中的单位球面S²投影
紫色箭头：表示从四维到三维的Hopf投影过程
橙色标尺：显示四元数中θ/2参数的几何意义
动态对应关系：
每个绿色纤维对应三维球面上的一个点
四元数乘法对应纤维间的缠绕运动
旋转角度θ控制纤维在四维空间中的扭曲程度
三维投影点的位置决定旋转轴方向

二、四维到三维的降维映射

1. 单位四元数与三维旋转

当 ||q||=1 时，四元数可表示为：

q = cos(θ/2) + (ux i + uy j + uz k)sin(θ/2)

其中：

• θ: 旋转角度
• (ux, uy, uz): 三维旋转轴单位向量

2. 旋转映射公式

对任意三维向量 v，其旋转后的向量 v' 满足：

v' = qvq⁻¹

这里 v 被表示为纯四元数 0 + vxi + vyj + vzk

3. 四维流形投影

通过Hopf纤维化实现四维到三维的映射：

S³ → S²

• S³：四维单位超球面
• S²：三维空间中的单位球面

三、关键映射技术解析

1. 指数映射（四维→三维）

exp(q) = e^(θ/2)(cos||v|| + (v/||v||)sin||v||)

• 将三维旋转参数编码到四元数中
• 保持旋转信息的连续性和唯一性

2. 对数映射（三维→四维）

log(q) = (0, (θ/2)u)

• 从旋转操作中提取旋转轴和角度
• 实现旋转参数的解码

3. 可视化映射方法

Hopf纤维化

四维四元数空间

三维投影空间

旋转轴方向

旋转角度

三维向量场

角度标量场

四、实际应用案例

案例1：航天器姿态控制

# 四元数姿态更新算法
def update_orientation(q_prev, angular_velocity, dt):
    delta_q = quaternion_exp(0.5 * dt * angular_velocity)
    return quaternion_multiply(delta_q, q_prev)

案例2：三维动画插值

// 球面线性插值(SLERP)
Quaternion slerp(Quaternion qa, Quaternion qb, double t) {
    double cosθ = dot(qa, qb);
    if (cosθ < 0) { qb = -qb; cosθ = -cosθ; }

    double θ = acos(cosθ);
    double sinθ = sin(θ);

    return (sin((1-t)*θ)/sinθ)*qa + (sin(t*θ)/sinθ)*qb;
}

五、与传统方法的对比

特性	四元数法	欧拉角法	旋转矩阵法
维度	4D	3D	9D
万向节锁	无	存在	无
插值质量	球面线性	线性插值	无法直接插值
计算效率	O(1)	O(1)	O(n³)
存储空间	4 floats	3 floats	9 floats

六、现代发展前沿

1. 双四元数：同时表示旋转和平移
2. 四元数神经网络：用于三维数据处理
3. 量子四元数：量子计算中的新应用
4. 四元数流形学习：高维数据降维技术

结语

四元数展现的不仅是数学的优雅，更是高维思维解决三维问题的典范。从游戏引擎到量子计算，这种来自19世纪的数学工具，正在21世纪的技术革命中焕发新的生机。
