芯麦GC1267R单相双极驱动电机预驱动器解析：变速功能与PWM兼容性设计

一、芯片概述

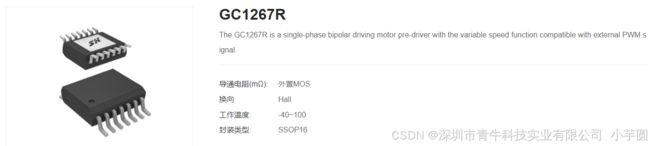

芯麦GC1267R 是一款专为低电压单相双极步进电机或直流有刷电机设计的预驱动芯片，集成了高效的驱动逻辑和保护功能，支持 PWM调速 和 外部信号控制，广泛应用于智能家居、工业设备、医疗仪器等领域。其核心特性包括：

• 单相双极驱动架构：支持全桥驱动，适配低至2.5V的电机电压。
• PWM兼容性：可通过外部PWM信号实现精准调速（频率范围1kHz~100kHz）。
• 低功耗设计：静态电流低至1μA（休眠模式），适合电池供电场景。

---

二、核心功能与特性

1. 变速控制功能

GC1267R通过 外部PWM信号 调节电机转速，支持两种调速模式：

• 直接PWM输入：将PWM信号接入芯片的IN1/IN2引脚，占空比直接控制电机输出功率。
• 模拟电压调速：通过VREF引脚输入模拟电压（0~3.3V），线性调节电机速度。

示例代码（Arduino调速）：

cpp

// 通过PWM引脚控制电机转速
void setup() {
  pinMode(9, OUTPUT); // PWM输出引脚
}
void loop() {
  analogWrite(9, 128); // 50%占空比，中速运行
  delay(2000);
  analogWrite(9, 255); // 全速运行
  delay(2000);
}

2. 单相双极驱动架构

• 全桥驱动电路：内置4个NMOS驱动管，支持正反转控制（通过IN1/IN2逻辑电平切换）。
• 电流输出能力：峰值电流可达1.2A，满足小型电机需求。

典型应用电路：

plaintext

               +------VCC
               |
               |
IN1 ----|     DRV1
        GC1267R      |---- MOTOR+
IN2 ----|     DRV2
               |
               |---- MOTOR-
               |
               +------GND

3. 保护机制

• 过流保护（OCP）：自动检测输出电流，超过阈值时触发关断。
• 过热保护（TSD）：结温超过150℃时停止输出。
• 欠压锁定（UVLO）：电压低于2V时禁用驱动，防止异常工作。

---

三、PWM信号兼容性设计

GC1267R支持与MCU、PLC等控制器直接对接，关键设计要点如下：

1. 信号电平匹配：

   • 若控制器为3.3V逻辑电平，需确保GC1267R的IN1/IN2引脚电压不超过其最大输入范围（VCC+0.3V）。
   • 若控制器为5V系统，建议添加电平转换电路（如电阻分压或MOSFET电平转换器）。

2. PWM频率选择：

   • 推荐频率范围：1kHz~20kHz（兼顾噪声与响应速度）。
   • 高频PWM（>20kHz）可能导致电机铁损增加，需根据电机特性调整。

3. 死区时间控制：

   • 通过外接RC电路在DT引脚设置死区时间（默认100ns），避免H桥上下管直通。

---

四、应用场景示例

1. 智能马桶喷杆控制

• 功能需求：喷杆伸缩位置精准控制，支持多档水流强度调节。
• 设计实现：
  • 使用GC1267R驱动喷杆电机，MCU输出PWM信号调节喷水速度。
  • 通过IN1/IN2电平切换喷杆方向（前进/后退）。

2. 家用风扇调速

• 功能需求：无级变速、低噪声运行。
• 设计实现：
  • 将GC1267R与霍尔传感器结合，实现闭环转速控制。
  • 通过手机APP发送PWM信号，远程调节风速。

---

五、设计注意事项

1. 电源滤波：

   • 在VCC和GND间并联10μF电解电容+100nF陶瓷电容，抑制电机启停噪声。

2. 散热设计：

   • 在持续高负载场景下，需为芯片添加散热焊盘或外接散热片。

3. 电机匹配：

   • 确保电机额定电流小于GC1267R的1.2A峰值电流，必要时外扩MOS管。

---

六、总结

芯麦GC1267R凭借其 PWM兼容性、低功耗特性 和 高集成度，成为小型电机驱动设计的理想选择。通过灵活配置外部信号，开发者可快速实现精准调速与方向控制，适用于智能家居、消费电子等多样化场景。
