C/C++源代码的Include依赖关系图

前一篇博文中我曾仔细介绍过如何查看C/C++代码的依赖项关系图，在这篇文章中我将会介绍如何使用Visualization and Modeling Feature Pack 工具包，查看C/C++源代码的Include关系图，这个功能是针对C/C++编程语言本身的特性而新加入的。在这里我依然会使用工程Hilo 作为案例，展示如何以图形化的方式显示工程中源代码文件与头文件之间Include关系。

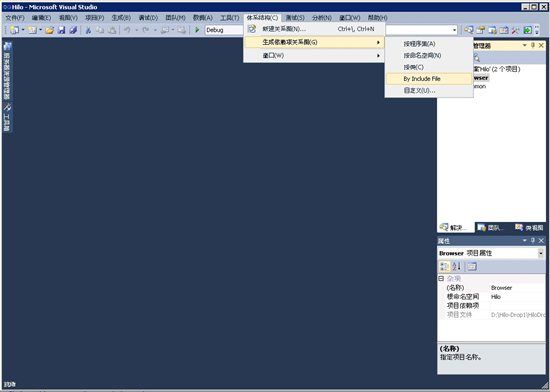

首先，在Visual Studio下打开工程Hilo，在菜单栏中选择菜单“体系结构->生成依赖关系图->By Include File”

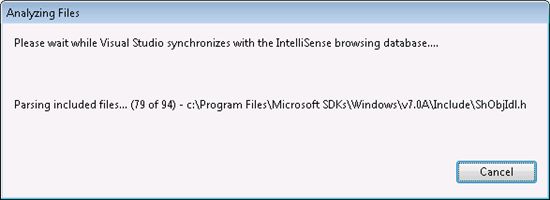

第一次操作时，有时我们将会发现一个名为“Analyzing Files”的进度框会跳出，提示用户“代码正在解析中”，如图：

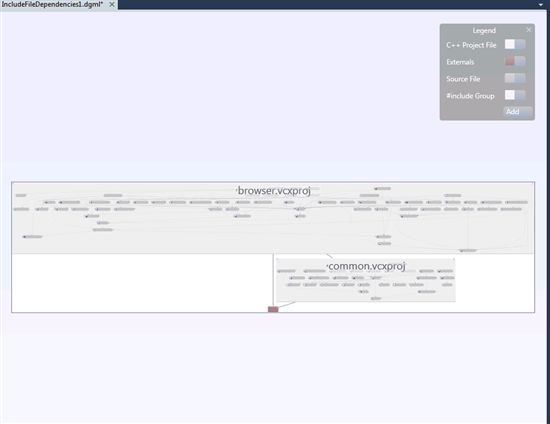

稍等片刻后，如下的DGML有向图将会生成，这张图除了展示工程Browser和Common内部源文件与头文件的Include关系外，还显示了工程之间，工程与外部头文件的Include引用关系。

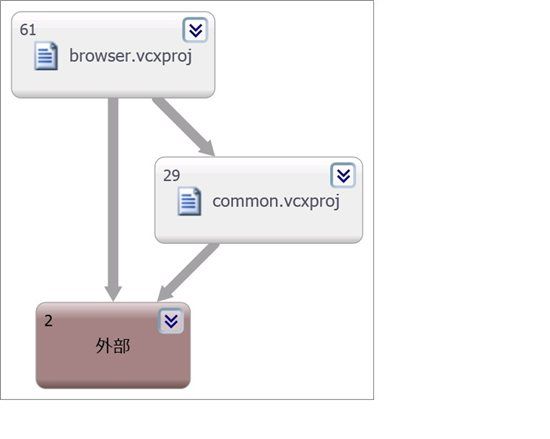

下面我将会使用自顶向下的方式给您解释如何去阅读和分析这张图。点击该图右键菜单”分组->全部折叠”，我们将会得到下图：

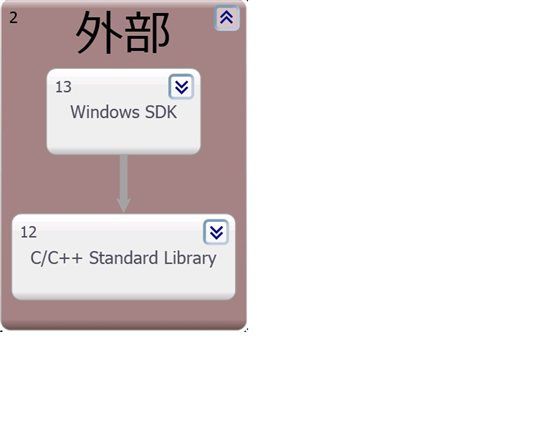

这张图很清晰地告诉我们在当前解决方案中包含2个C++工程，分别是Browser和Common。Browser���包含61个源文件/头文件，而 Common中源文件/头文件的数量是29。工程Browser中的源文件Include了工程Common和”外部”中的头文件，而工程Common仅仅Include了“外部”中的头文件。这里的browser.vcxproj和common.vcxproj比较容易理解,分别包含了这两个工程中所有的源文件和头文件,而在”外部”这个结点中,则包括了所有被工程Browser和common所Include,但不属于这两个项目的头文件.让我们展开”外部”节点, 我们发现其中包含2个名为“Windows SDK”和”C/C++Standard Library”的子节点，如图：

为了区分不同库的头文件，我们根据头文件所属领域的不同，我们将外部引用的头文件分为两类：“Windows SDK”和“C/C++ Standard Library”。节点“Windows SDK”下包含存储路径在“%WindowsSdkDir%\include”下的头文件，而节点“C/C++ Library”下的头文件的存储路径为“%VSINSTALLDIR%\vc\include”。在这里，工程Browser和Common Include的总共引用了“Window SDK”的13个头文件，工程Browser和Common，以及“Windows SDK”库引用了“C/C++ Standard Library”的 12个头文件。
从上面的图中，我们可以了解到整个解决方案的Include依赖关系图的结构。然而，这个图中有如此多的节点，我们如何来查看我们想要了解的某一个或一些文件的Include依赖关系呢？首先,我们可以通过Ctrl+F来找到我们想要找到的文件。按下Ctrl+F，然后输入 “carouselpane.h”， Visual Studio将自动帮我们定位到所在的节点（如下图），同时与该链接相连的所有链接将会被高亮，链接箭头方向代表Include关系，如图：

源文件“carouselpane.cpp”include了头文件”carouselpane.h”，在图中将会有条始于节点 “carouselpane.cpp”，终于节点“carouselpane.h”的有向链接。停留鼠标在该链接上，显示“导向按钮”，点击“导向按钮” 中的“+”，我们将会被带到源代码文件”CarouselPane.cpp”

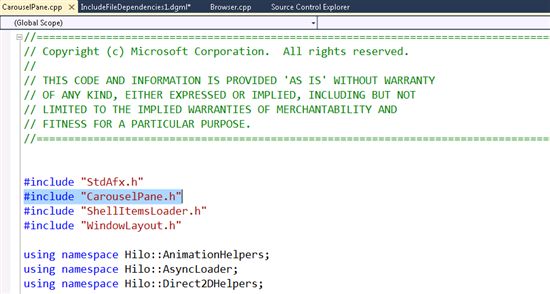

在源代码文件”carouselpane.cpp”中，代码行#include “CarouselPane.h”被自动选中，这个操作诠释了源文件“carouselpane.cpp”与“carouselpane.h”的 Include关系。点击右键菜单“查看内容”，头文件“carouselpane.h”将会被打开，

在打开的头文件“carouselPane.h”中，点击右键菜单“Generate Graph of Include Files”，一张关于头文件carouselPane.h Include”和Include By的依赖图将会产生，如下图：

该图所表达的语义是工程Browser下“Carouselpane.h”头文件被3个.cpp文件Include的，并且该文件Include了 8个.h文件。 这样，通过这样的子图，我们就能够比较方便地看到某个文件的Include和Include By依赖关系图了。

总结：
“Include”依赖图提供了一种以图形化方式显示源文件与头文件间“Include”关系的方式，基于解决方案生成的“Include”图可以帮我们理解工程间以及工程与库头文件的“Include”关系，而基于单个文件的“Include”图可以帮我们进一步理解单个文件的“Include”和 “Include By”依赖关系。
