WorkFlow入门Step.8—Flow Switch的用法

开篇

上篇，我们讲述了，如果通过FlowChart来构建工作流流程《WorkFlow入门Step.7—Creating a FlowChart WorkFlow-For-WF4.0》,本篇我们就来说说，如何构建FlowCh

art工作流中使用Switch活动的用法。我们下面就来看看吧。

摘要

WorkFlow是最近比较流行的一门技术，其实WF起源于20世纪70年代中期的办公化自动领域，自1993年8月，WFMC（工作流管理联盟）成立，1994年制定了一

系列的关于工作流的标准。进入21世纪工作流被越来越多的学者关注，该项技术越发走向成熟。当然我也是必须跟上时代的步伐，所以也加入工作流的大军，希望能

够跟上前人的脚步。当然也希望感兴趣的朋友，加入工作流的讨论群中来。具体群号：120661978。

目前，我们已经在AgileEAS.平台中陆续集成了，界面设计器+工作流的内容，当然工作流目前还不算太成熟，还不方便放出来，本文只是抛砖引玉，还希望

大家多多重视工作流的内容。

大纲

一、开篇

二、摘要

三、WF4.0的Flow Switch用法

Flow Switch控制台程序

FlowChart 是非常重要的组件，以流程图的方式来构建业务流程 下面我们就来看看如何使用FlowChart来创建工作流流程,来达到我们的业务目标。上篇我们也讲述了FlowChart的用法，本篇来讲述其中的Switch的用法。

1、新建一个控制台工作流应用程序：

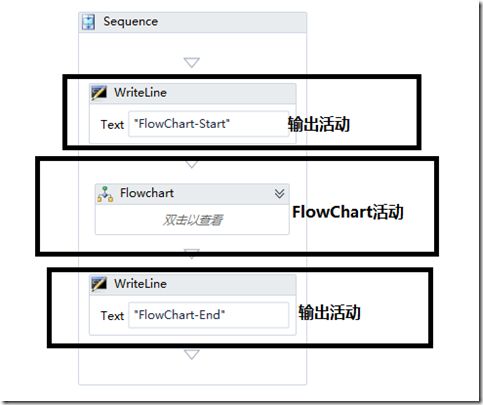

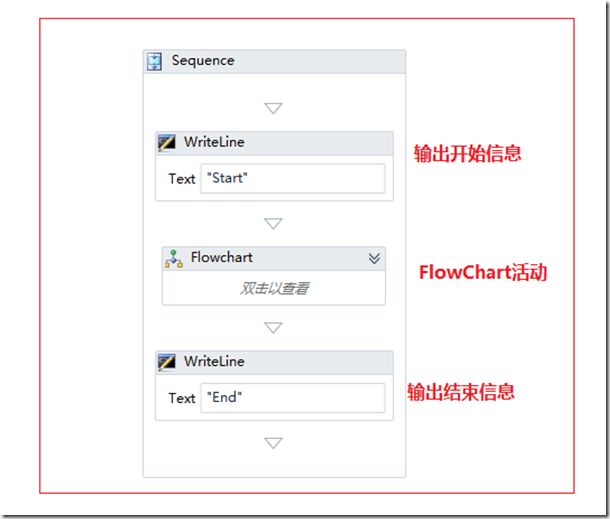

2、拖拽一个flowchart与一个sequence控制流到设计器中

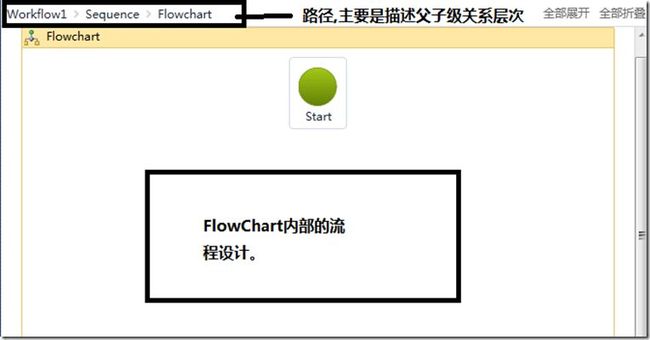

3、我们双击"FlowChart活动"，查看该活动具体的设计器界面如下：

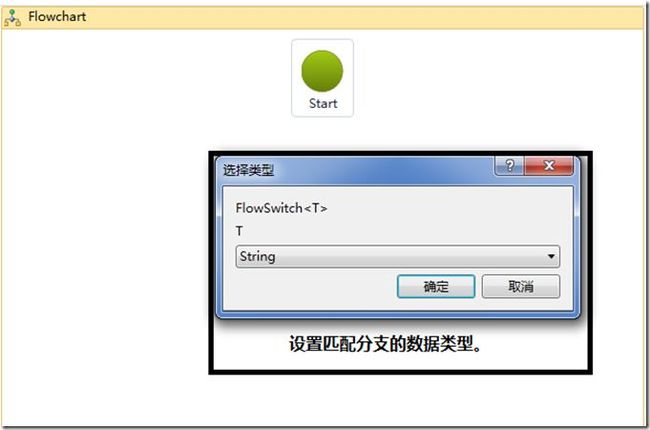

4、我们拖拽一个FlowSwitch活动到FlowChart活动上：

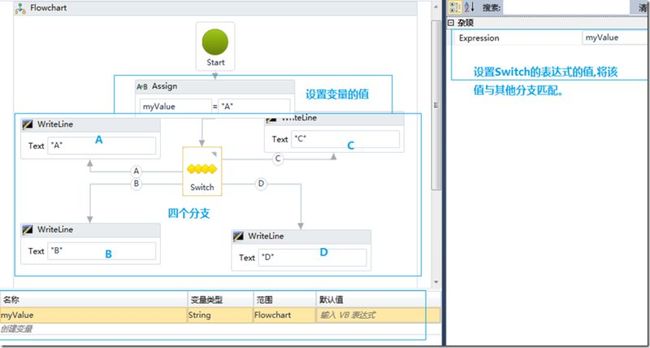

5、设置完毕后，我们来添加switch的各个分支：

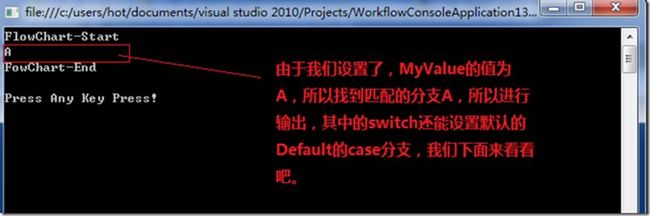

6、我们运行上述的程序，来看看结果吧：

上面我们的4个分支，都是独立的，下面我们来看看，如果我们来把A分支去掉，修改成默认分支的情况会有什么效果？

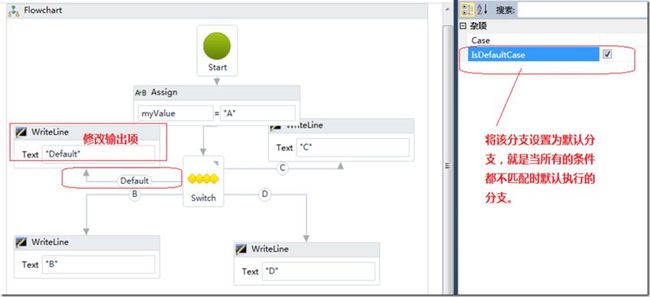

1、修改上述分支节点中的“A”，将A节点的相关修改为如下：

2、我们再次运行，查看结果是不是和我们的预期的结果相同：

         所以通过上面我们能够看出，FlowSwitch的用法与我们平时的Switch…Case组合的结构是差不多，不过是，我们通过WF来实现的时候，是通过可视化的

编程来完成代码结构的。

FlowSwitch与其他活动的结合

之前大家还记得我们讲过并行活动控制流节点parallel的用法，下面我们就来结合FlowSwitch来看看如何使用吧。

1、新建一个活动，并添加如下活动信息：

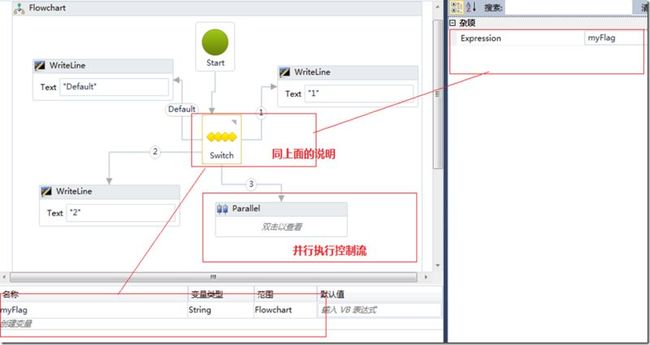

2、双击FlowChart活动，并添加相应的FlowSwitch与Parallel活动：

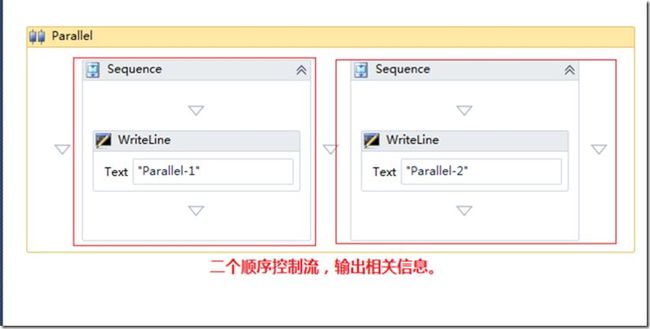

3、查看parallel并行活动控制流内的活动设计如下：

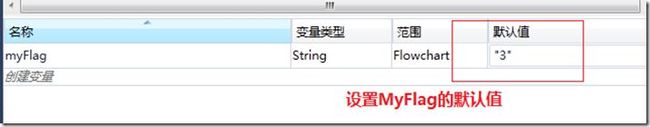

4、我们将变量MyFlag的默认值设为“3”，让其执行parallel分支。

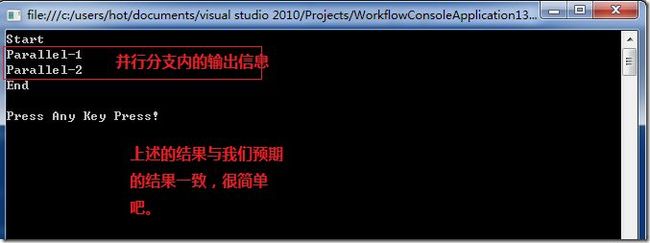

5、我们再次运行，查看运行的结果：
