在IIS7中应用Application Request Routing配置反向代理 （文章摘自Leven's Blog）

在配置web 服务器的时候, 我们经常遇到这样的问题, 由于某些原因, 该服务器只能拥有一个公网IP, 但是可能需要提供其他机器或者本机上其他webserver 的服务器给访问者, 同时又不希望使用其他端口, 如果在linux 下, 常见的解决方案是使用nginx 作为前端server, 通过反向代理间接访问其他webserver. 在IIS7 之前, 在windows 上要实现该功能却不是一件容易的事情, 但是在IIS7 上, 通过Application Request Routing 模块, 我们可以轻松实现反向代理.

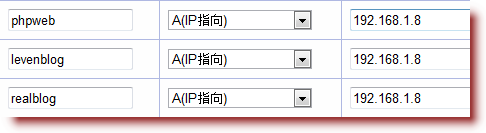

    本次测试配置的情况,简单起见,只在iis中测试,配置3个网站,第一个”LevenWeb”,使用80端口提供服务,第二个”levenblog”,下面运行着levenblog2.0.9,使用8080端口,第三个”phpweb”,下面有一个”test.php”的phpinfo页面(iis7 php配置本文不再详述),本机ip:192.168.1.8,为了测试,我们先进行域名绑定,也就是在leven.com.cn下新增3个子域名,域名绑定如下图所示:

    我们的目标如下:

    http://phpweb.leven.com.cn/ 访问phpweb站点,也就是http://localhost:8081/

    http://levenblog.leven.com.cn/ 访问levenblog站点,也就是http://localhost:8080/

    http://realblog.leven.com.cn/ 访问公网上的levenblog站点,也就是http://leven.com.cn/

    http://localhost/leven 访问levenblog站点,也就是http://leven.com.cn/

    首先前往http://www.iis.net/extensions/ApplicationRequestRouting下载Application Request Routing,然后安装,本次实践使用的是V2版.

    安装完毕之后,新建3个站点:

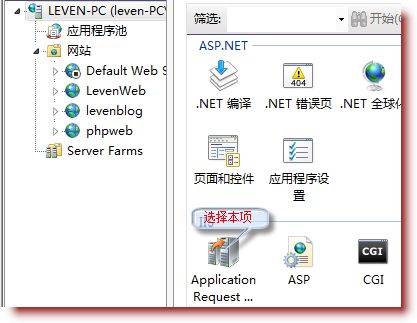

然后找到ARR配置菜单:

开启Proxy项:

    然后在levenweb站点下配置反向代理路由,配置可以使用UI界面或者直接修改web.config的模式,本次配置给出ui和config文件两种方式,个人更喜欢config配置文件模式.

    进入该项,先配置第一项, http://phpweb.leven.com.cn/ 访问phpweb站点,也就是http://localhost:8081/,选择”Add Rules...”:

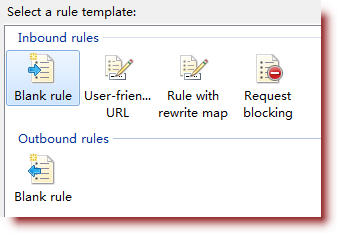

    然后选择”Blank Rule”

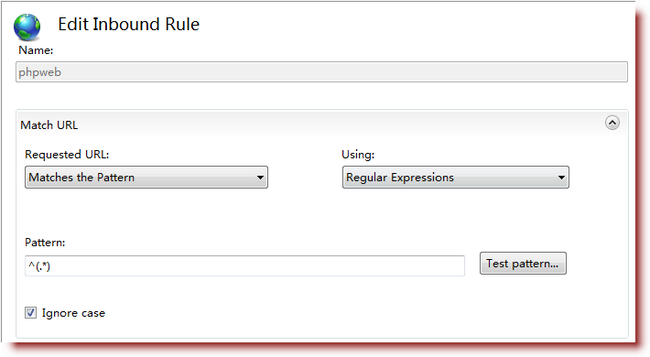

    然后填写如下:

    该参数设置表面ARR将拦截所有请求

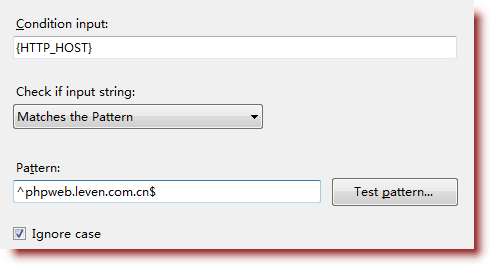

    继续在”Conditions”中选择”Add”:

    该设置表面只有HTTP_HOST为phpweb.leven.com.cn的URL才能通过该规则,如果您绑定了多个域名,可以根据多次增加或者通过正则表达式的|来间隔

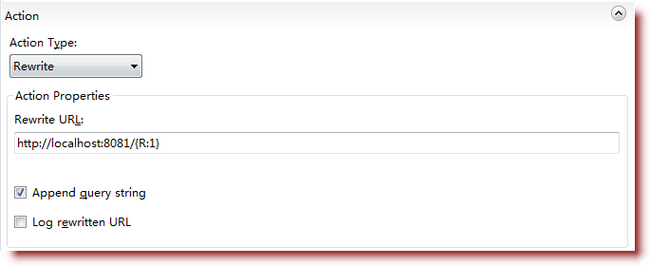

    最后在下面的Action中配置代理路径:

    在这儿,{R:1}代表了MatchUrl中的第一个匹配括号

    同样配置的web.config文件如下:

       < rewrite >
         < rules >
           < rule  name ="phpweb" >
             < match  url ="^(.*)"  />
             < conditions >
               < add  input ="{HTTP_HOST}"  pattern ="^phpweb.leven.com.cn$"  />
             </ conditions >
             < action  type ="Rewrite"  url ="http://localhost:8081/{R:1}"  />
           </ rule >
         </ rules >
       </ rewrite >

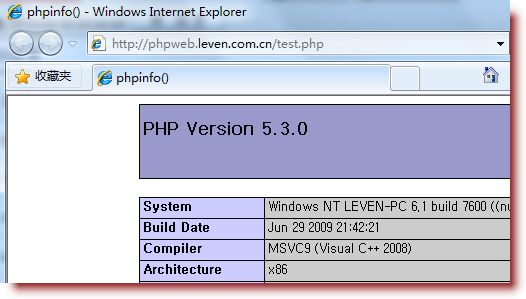

    测试访问http://phpweb.leven.com.cn/test.php,结果如下:

    下面同样可以配置levenblog.leven.com.cn和realblog.leven.com.cn

    Ui界面配置不再说明,配置完成的web.config如下:



       < rewrite >
         < rules >
           < rule  name ="levenblog" >
             < match  url ="^(.*)"  />
             < conditions >
               < add  input ="{HTTP_HOST}"  pattern ="^levenblog.leven.com.cn$"  />
             </ conditions >
             < action  type ="Rewrite"  url ="http://localhost:8080/{R:1}"  />
           </ rule >
           < rule  name ="realblog" >
             < match  url ="^(.*)"  />
             < conditions >
               < add  input ="{HTTP_HOST}"  pattern ="^realblog.leven.com.cn$"  />
             </ conditions >
             < action  type ="Rewrite"  url ="http://leven.com.cn/{R:1}"  />
           </ rule >
           < rule  name ="phpweb" >
             < match  url ="^(.*)"  />
             < conditions >
               < add  input ="{HTTP_HOST}"  pattern ="^phpweb.leven.com.cn$"  />
             </ conditions >
             < action  type ="Rewrite"  url ="http://localhost:8081/{R:1}"  />
           </ rule >
         </ rules >
       </ rewrite >

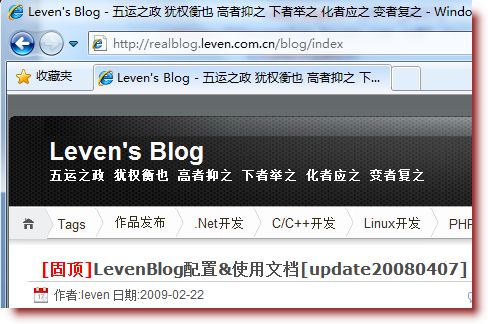

    访问结果分别为:

和

    我们再添加最后一项,将http://localhost/leven 代理到 http://leven.com.cn/



           < rule  name ="leven.com.cn" >
             < match  url ="^leven/(.*)"  />
             < conditions >
               < add  input ="{HTTP_HOST}"  pattern ="^localhost$"  />
             </ conditions >
             < action  type ="Rewrite"  url ="http://leven.com.cn/{R:1}"  />
           </ rule >

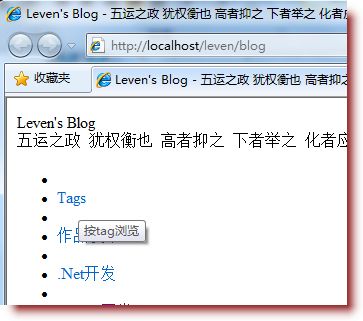

    但是此时访问会出现问题,如下图:

    显然,出现了css丢失等情况,通过查看源码:

    可以看到css的路径有误,不仅如此,所有的img,a标签路径全部出现了错误,代理之后的地址是/leven/xxx的,但是源地址仍然是/xxx,因此我们还需要增加一个Outbound Rule

    配置好的config文件如下:



         < outboundRules >
           < rule  name ="Add application prefix" >
             < match  filterByTags ="A,Img,Script,Link"  pattern ="^/(.*)"  />
             < conditions >
               < add  input ="{URL}"  pattern ="^/leven/.*"  />
             </ conditions >
             < action  type ="Rewrite"  value ="/leven/{R:1}"  />
           </ rule >
         </ outboundRules >

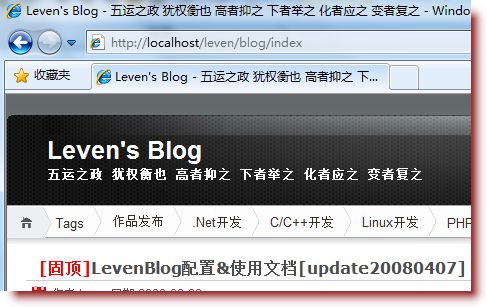

    然后刷新:





    可见路径正确.

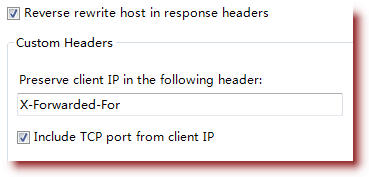

    在使用了反向代理之后,编程上也有些地方需要注意了,在取客户端IP的时候,由于多了一层代理,直接是无法获取的,因此,我们需要开启

    然后通过获取Header中的X-Forworded-For字段来取得客户端IP

    从测试来看,ARR是个非常有用的代理模块,能完全满足我们反向代理的需求,不仅如此,ARR还提供了UrlRewrite,ServerFarms,Cache等很多功能,很是值得我们挖掘.
