Silverlight动画基础一：动画与向量

    简单介绍Silverlight中的坐标系统，这能够帮助我们更加深入的理解和明白如何更好的控制Silverlight对象.

    Silverlight坐标系统与几何中的坐标系统不同。几何中的坐标系统有四个象限。而Silverlight中仅仅使用了（x,-y）这个第四象限，而不同的是Y轴使用了正值表示，如下图。假设设置一个点的坐标值为（3，3）那么可以直接设置Left和Top值为3即可。坐标系中的左上角为原点（0，0），X、Y轴无限大。





      一、向量

      向量既有方向又有大小。比如下图表示了一个大小为3，方向为正方向的向量。



     如果我们想让此向量移动到向量6，那么在原有值上加3即可。若移动为反方向那么则需要使用-9来加上原向量。因此也可以说如果要改变向量的方向可以使用向量*-1。下图分别显示了一个(5,5)的向量和不同方向大小相同的向量。





对于向量（5，5）我们分别使用此向量乘以（1，-1）、（-1，1）（-1、-1）即可得到不同方向的大小相等的向量。

知道了这些那么下面我们就来使用向量的这个特点来做一个动画.



一、使用向量控制对象在一维坐标系中运动

第一步：创建一个对象，名字叫particle.xaml .XAML代码如下：



particle.xaml 代码

     < UserControl.Resources >
         < Storyboard  x:Name ="Move"  Duration ="00:00:00" />
     </ UserControl.Resources >
     < Canvas  x:Name ="LayoutRoot" >
         < Ellipse  Width ="10"  Height ="10"  Fill ="#FFFFFF00"  Stroke ="#FF000000"  x:Name ="ball" />
     </ Canvas >



第二步：在代码中为particle定义一个向量，用于控制小球的速度与方向，其次订阅动画完成事件。并在完成事件中根据向量来设置particle的位置。代码如下：



Particle.xaml.cs 代码

  public   partial   class  Particle : Page
    {
         // 方向
         public   int  Direction {  get ;  set ; }
         // 向量
         public   double  VectorX {  get ;  set ; }
         // 父容器大小
         public   double  RootHeight {  get ;  set ; }
         public   double  RootWidth {  get ;  set ; }

         public  Particle()
        {
            InitializeComponent();
             this .Move.Completed  +=   new  EventHandler(Move_Completed);
        }
         private   void  Move_Completed( object  sender, EventArgs e)
        {
             // 判断Particle位置是否在父容器内
             if  (Canvas.GetLeft( this )  >=  (RootWidth - this .Width))
            {
                Direction  =   - 1 ;
            }
             if  (Canvas.GetLeft( this )  <=   0 )
            {
                Direction  =   1 ;
            }
             // 根据向量设置Particle位置
            Canvas.SetLeft( this , Canvas.GetLeft( this )  +  VectorX  *  Direction);
             this .Move.Begin();
        }
    }





第三步：新建一个页面，并创建一个Canvas用于承载particle对象，提供加速、减速、改变方向等按钮，用于修改向量的值。代码如下：



oneDimensionalVector.xaml代码

     < Grid  x:Name ="LayoutRoot"  Width ="640" >
         < Grid.Resources >
             < Style  x:Key ="ButtonStyle"  TargetType ="Button" >
                 < Setter  Property ="FontFamily"  Value ="Arial,SimSun" />
                 < Setter  Property ="FontSize"  Value ="12" />
                 < Setter  Property ="Margin"  Value ="5" />
             </ Style >
         </ Grid.Resources >
         < Grid.RowDefinitions >
             < RowDefinition  Height ="Auto" />
             < RowDefinition  Height ="35" />
         </ Grid.RowDefinitions >
         < Grid.ColumnDefinitions >
             < ColumnDefinition  Width ="*" />
             < ColumnDefinition  Width ="Auto" />
         </ Grid.ColumnDefinitions >

         <!-- particle运动容器 -->
         < Canvas  x:Name ="Container"  Height ="20"   Background ="#50000000"  Width ="500"  HorizontalAlignment ="Left"  Margin ="5" />
         <!-- 记录当前小球速度 -->
         < TextBlock  x:Name ="txbVelocity"    Grid.Column ="1"  Grid.RowSpan ="2"  Margin ="5" />

         < StackPanel  Orientation ="Horizontal"  Grid.Row ="1" >
             < Button  x:Name ="start"  Content ="开 始"  Click ="start_Click"  Style =" {StaticResource ButtonStyle} " />
             < Button  x:Name ="stop"  Content ="停 止"  Click ="stop_Click"  Style =" {StaticResource ButtonStyle} " />
             < Button   Content ="改变方向"  Click ="Button_Click"  Style =" {StaticResource ButtonStyle} " />
             < Button  x:Name ="acceleration"  Content ="加 速(+1)"  Click ="acceleration_Click"  Style =" {StaticResource ButtonStyle} " />
             < Button  x:Name ="decelerate"  Content ="减 速(-1)"  Click ="decelerate_Click"   Style =" {StaticResource ButtonStyle} " />
         </ StackPanel >
     </ Grid >





在后台代码中，主要用于控制向量的值，使particle可以根据值进行运动。

oneDimensionalVector.xaml.cs 代码

  public   partial   class  oneDimensionalVector : Page
    {
         private  Particle _particle;

         public  oneDimensionalVector()
        {
            InitializeComponent();
            Initialize();
        }
         ///   <summary>
         ///  初始化元素
         ///   </summary>
         private   void  Initialize()
        {
            _particle  =   new  Particle();
            _particle.VectorX  =   1 ;
            _particle.Direction  =   1 ;
            _particle.RootHeight  =  Container.Height;
            _particle.RootWidth  =  Container.Width;

            Canvas.SetLeft(_particle,  2 );
            Canvas.SetTop(_particle,  6 );
            Container.Children.Add(_particle);
            txbVelocity.Text  =   " 速  度:   "   +  _particle.VectorX.ToString();
        }

         private   void  Button_Click( object  sender, RoutedEventArgs e)
        {
            _particle.Direction  =  _particle.Direction  *   - 1 ;
        }
         private   void  stop_Click( object  sender, RoutedEventArgs e)
        {
            _particle.Move.Stop();
        }
         private   void  start_Click( object  sender, RoutedEventArgs e)
        {
            _particle.Move.Begin();
        }
         private   void  acceleration_Click( object  sender, RoutedEventArgs e)
        {
             if  (_particle.VectorX  <   20 )
                _particle.VectorX  +=   1 ;

            txbVelocity.Text  =   " 速  度:   "   +  _particle.VectorX.ToString();

        }
         private   void  decelerate_Click( object  sender, RoutedEventArgs e)
        {
             if  (_particle.VectorX  >   1 )
                _particle.VectorX  -=   1 ;

            txbVelocity.Text  =   " 速  度:   "   +  _particle.VectorX.ToString();
        }



    }



这个代码已经完成.运行效果如图



运行效果演示地址：点击查看



二、使用向量控制对象在二维坐标系中运动

 如何让小球可以在二维坐标系中运动？根据上面的代码示例便可以知道，我们只需要再加入用于控制Y轴运动的向量即可。

 1.DierctionY 用于控制小球在Y轴运动时候的方向

 2.VectorY 用于控制小球在Y轴运动的速度

 XAML代码保持不变。



修改后支持二维运动的 Particle.xaml.cs

     public   partial   class  Particle : Page
    {
         // 用于更改在X轴的运动方向
         public   int  DirectionX {  get ;  set ; }
         // 用于更改在Y轴的运动方向
         public   int  DirectionY {  get ;  set ; }
         // 存储X轴运动速度
         public   double  VectorX {  get ;  set ; }
         // 存储Y轴的运动速度
         public   double  VectorY {  get ;  set ; }

         // 容器大小
         public   double  RootHeight {  get ;  set ; }
         public   double  RootWidth {  get ;  set ; }

         public  Particle()
        {
            InitializeComponent();
             this .Move.Completed  +=   new  EventHandler(Move_Completed);
        }

         private   void  Move_Completed( object  sender, EventArgs e)
        {
             // 判断在运动到左右两边的时候更改其X轴运动方向
             if  (Canvas.GetLeft( this )  >=  RootWidth - this .Width)
            {
                DirectionX  =   - 1 ;
            }
             if  (Canvas.GetLeft( this )  <=   0 )
            {
                DirectionX  =   1 ;
            }
             // 判断在运动到上下两边的时候更改其Y轴运动方向
             if  (Canvas.GetTop( this )  >=  RootHeight - this .Height)
            {
                DirectionY  =   - 1 ;
            }
             if  (Canvas.GetTop( this )  <=   0 )
            {
                DirectionY  =   1 ;
            }
             // 根据particle的位置、速度、方向设置其当前位置
            Canvas.SetLeft( this , Canvas.GetLeft( this )  +  VectorX  *  DirectionX);
            Canvas.SetTop( this , Canvas.GetTop( this )  +  VectorY  *  DirectionY);
             this .Move.Begin();
        }
    }





修改完小球自身代码也要对小球运动容器代码进行修改，使其可以控制小球的Y轴运动

1.首在XAML代码中将Container的高度设置为400，其他参数不变

2.在后台代码加速、减速、改变方向的按钮事件中加入对VectorY和DirectionY的控制代码。



修改后支持二维运动的容器代码

     public   partial   class  twoDimensionalVector : Page
    {
         private  Particle _particle;

         public  twoDimensionalVector()
        {
            InitializeComponent();
            Initialize();
        }
         private   void  Initialize()
        {
            _particle  =   new  Particle();
            _particle.VectorX  =   1 ;
            _particle.DirectionX  =   1 ;
            _particle.VectorY  =   1 ; // 初始Y轴速度
            _particle.DirectionY  =   1 ;
            _particle.RootHeight  =  Container.Height;
            _particle.RootWidth  =  Container.Width;

            Canvas.SetLeft(_particle,  2 );
            Canvas.SetTop(_particle,  6 );
            Container.Children.Add(_particle);
            txbVelocity.Text  =   " 速  度:   "   +  _particle.VectorX.ToString();
        }

         private   void  Button_Click( object  sender, RoutedEventArgs e)
        {
            _particle.DirectionX  *=   - 1 ;
            _particle.DirectionY  *=   - 1 ; // 控制Y轴方向
        }
         private   void  stop_Click( object  sender, RoutedEventArgs e)
        {
            _particle.Move.Stop();
        }

         private   void  start_Click( object  sender, RoutedEventArgs e)
        {
            _particle.Move.Begin();
        }

         private   void  acceleration_Click( object  sender, RoutedEventArgs e)
        {
             if  (_particle.VectorX  <   20 )
            {
                _particle.VectorX  +=   1 ;
                _particle.VectorY  +=   1 ; // 控制Y轴速度，加大
            }
            txbVelocity.Text  =   " 速  度:   "   +  _particle.VectorX.ToString();

        }

         private   void  decelerate_Click( object  sender, RoutedEventArgs e)
        {
             if  (_particle.VectorX  >   1 )
            {
                _particle.VectorX  -=   1 ;
                _particle.VectorY  -=   1 ; // 控制Y轴速度，减小
            }
            txbVelocity.Text  =   " 速  度:   "   +  _particle.VectorX.ToString();
        }
    }

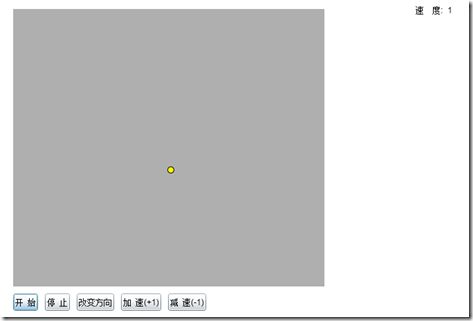

修改后的运行效果如下：



运行效果演示地址:点击查看



总结：主要使用向量以及更改向量大小、方向来使得对象可以根据给定的值进行运动，理解向量在动画中的作用以及简单的使用方法。



【注：本文技术论点源于《Foundation Silverlight 3 Animation》,个人理解可能存在差异,请参考原著】
