WPF实现QQ群文件列表动画（一）

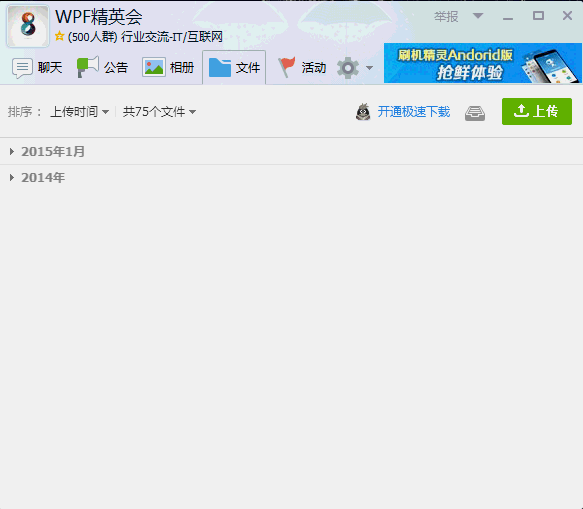

　　QQ群大家都用过，先看下目前QQ的群文件列表容器的效果：

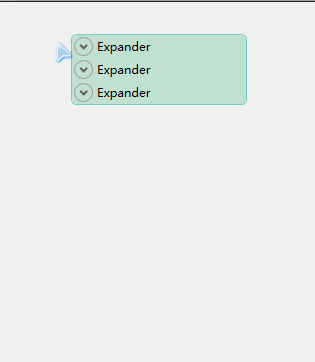

　　细心点大家就会发现，这玩意收缩和展开是带动画的，并不是很僵硬地直接收缩或者直接展开，毫无疑问，如果用WPF实现这样的效果，这里的最佳控件是Expander，WPF的Expander控件自带Collapse和Expand功能，但是用过Expander的人都知道，这玩意的Collapse或者Expand是瞬间完成的，找遍Expander所有的属性，没有发现能设置为动画伸缩的，于是想到它里面一探究竟。用Blend编辑样式如下图：

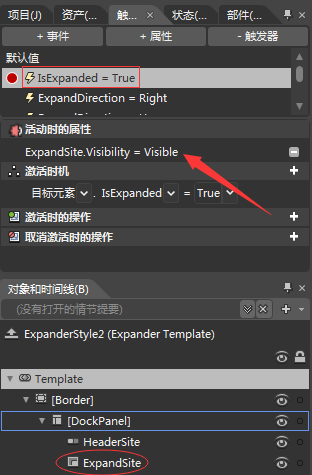

　　通过Blend可以清楚地看到Expand的时候发生了什么，当它Expand的时候，把ExpandSite的Visibility改成了Visible，ExpandSite是什么呢，它就是Expander的ContentPresenter，即内容载体，难怪呢，Visibility是瞬间的，没有什么动画可言。

　　看到这也许你会很失望，因为没法对Visibility这个属性做动画。是不是真的没有办法了呢，当然不是，没有条件，可以创造条件。想想能做动画的是什么，最直接的，高度，或者——Transform，那么，即使我能对单个Expander做动画伸缩，怎么保证其他的Expander能动画上下位移呢？现在有3个问题需要解决：

　　1.如何去掉Expander本身的Expander和Collapse效果，因为自带的效果是单纯的设置Visibility，这个属性是没法做动画的

　　2.如何对单个Expander做动画伸缩，也就是使用它的哪个属性做动画

　　3.对某个Expander伸缩的时候如何让其他的Expander自动位移

这三个问题解决了，那么这种效果就实现了。

问题1的解决思路

　　似乎这三个问题都涉及到了控件内部的一些逻辑，最直接的想法是写个类继承Expander，然后去override相关函数，我试过，没什么作用，即使不用调base的函数，该出现的还是会出现。如果我有源码，或者我会在Measure里做些什么，也许可以改动一些逻辑，可惜我不会，我只会改改样式什么的。于是我想到了继承和样式相结合——事实上这种办法很大程度上简化了控件的开发（相对于游离在VisualTree和LogicTree之间的程序员来说），因为Style能快速增减控件，但是实现的逻辑有限，而继承控件能轻易实现逻辑，但对于一些人来说，继承后再加个控件，在哪里加，位置、背景、Margin、BorderThickness如何这些都太TM难了，调试难度也不低，所以继承和样式结合，各取所优，利益最大化。这样的话，我可以写个样式，把IsExpanded触发的逻辑去掉，然后写个类继承Expander，在构造函数里找到这个样式并设置为自己的Style，那么第一个问题就解决了。

问题2的解决思路

　　我想选高度来做动画吧，收缩好办，变为0就可以了，展开呢，高度该变为多少呢，Expander的高度是Auto，也就是根据内容来的，内容有多高展开就有多高，DoubleAnimation的To只是一个Double，没法绑定，这条路似乎有点难度。那么我用变形效果做动画呢，收缩的时候Y轴缩放为0，展开的时候Y轴缩放为1，这样我根本不用关心Expander的高度具体是多少，这样一来，问题2也得到了解决。

问题3的解决思路

　　单个的Expander行为怎么去影响别人的行为呢，这似乎有点为难。其实也不难，选好容器就可以，你把它们放在Grid里肯定是不行的，Gird只提供行列和Margin，如果要我关联Expander的伸缩事件然后挨个去设行列或者margin，那是会死人的。很显然，StackPanel最适合不过了，StackPanel提供Children了自动占用空间的特性，当一个child的高度变小，其他控件是会跟着移动的。但是还有个问题，我是选Expander的变形来做动画，印象中控件的变形效果其实不是发生了真正的布局改变，所以还有一点要注意，就是使用LayoutTransform，这个变形效果是会影响到布局的，而这正是我想要的结果，这样一来，问题3也解决了。以下是效果图：

以下是部分代码：

  1 <Setter Property="Template">

  2             <Setter.Value>

  3                 <ControlTemplate TargetType="{x:Type Expander}">

  4                     <ControlTemplate.Resources>

  5                         <Storyboard x:Key="STHide">

  6                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(FrameworkElement.LayoutTransform).(TransformGroup.Children)[0].(ScaleTransform.ScaleY)"

  7                                                            Storyboard.TargetName="ExpandSite">

  8                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"

  9                                                       Value="0" />

 10                             </DoubleAnimationUsingKeyFrames>

 11                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Opacity)"

 12                                                            Storyboard.TargetName="ExpandSite">

 13                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"

 14                                                       Value="1" />

 15                             </DoubleAnimationUsingKeyFrames>

 16                         </Storyboard>

 17                         <Storyboard x:Key="STShow">

 18                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(FrameworkElement.LayoutTransform).(TransformGroup.Children)[0].(ScaleTransform.ScaleY)"

 19                                                            Storyboard.TargetName="ExpandSite">

 20                                 <EasingDoubleKeyFrame KeyTime="0"

 21                                                       Value="0" />

 22                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"

 23                                                       Value="1" />

 24                             </DoubleAnimationUsingKeyFrames>

 25                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Opacity)"

 26                                                            Storyboard.TargetName="ExpandSite">

 27                                 <EasingDoubleKeyFrame KeyTime="0"

 28                                                       Value="0" />

 29                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"

 30                                                       Value="1" />

 31                             </DoubleAnimationUsingKeyFrames>

 32                         </Storyboard>

 33                     </ControlTemplate.Resources>

 34                     <Border BorderBrush="{TemplateBinding BorderBrush}"

 35                             BorderThickness="{TemplateBinding BorderThickness}"

 36                             Background="{TemplateBinding Background}"

 37                             CornerRadius="3"

 38                             SnapsToDevicePixels="true">

 39                         <DockPanel>

 40                             <ToggleButton x:Name="HeaderSite"

 41                                           ContentTemplate="{TemplateBinding HeaderTemplate}"

 42                                           ContentTemplateSelector="{TemplateBinding HeaderTemplateSelector}"

 43                                           Content="{TemplateBinding Header}"

 44                                           DockPanel.Dock="Top"

 45                                           Foreground="{TemplateBinding Foreground}"

 46                                           FontWeight="{TemplateBinding FontWeight}"

 47                                           FocusVisualStyle="{StaticResource ExpanderHeaderFocusVisual}"

 48                                           FontStyle="{TemplateBinding FontStyle}"

 49                                           FontStretch="{TemplateBinding FontStretch}"

 50                                           FontSize="{TemplateBinding FontSize}"

 51                                           FontFamily="{TemplateBinding FontFamily}"

 52                                           HorizontalContentAlignment="{TemplateBinding HorizontalContentAlignment}"

 53                                           IsChecked="{Binding IsExpanded, Mode=TwoWay, RelativeSource={RelativeSource TemplatedParent}}"

 54                                           Margin="1"

 55                                           MinWidth="0"

 56                                           MinHeight="0"

 57                                           Padding="{TemplateBinding Padding}"

 58                                           Style="{StaticResource ExpanderDownHeaderStyle}"

 59                                           VerticalContentAlignment="{TemplateBinding VerticalContentAlignment}" />

 60                             <ContentPresenter x:Name="ExpandSite"

 61                                               DockPanel.Dock="Bottom"

 62                                               Focusable="false"

 63                                               HorizontalAlignment="{TemplateBinding HorizontalContentAlignment}"

 64                                               Margin="{TemplateBinding Padding}"

 65                                               Visibility="Visible"

 66                                               VerticalAlignment="{TemplateBinding VerticalContentAlignment}">

 67                                 <ContentPresenter.LayoutTransform>

 68                                     <TransformGroup>

 69                                         <ScaleTransform />

 70                                         <SkewTransform />

 71                                         <RotateTransform />

 72                                         <TranslateTransform />

 73                                     </TransformGroup>

 74                                 </ContentPresenter.LayoutTransform>

 75                             </ContentPresenter>

 76                         </DockPanel>

 77                     </Border>

 78                     <ControlTemplate.Triggers>

 79                         <EventTrigger RoutedEvent="FrameworkElement.Loaded">

 80                             <BeginStoryboard Storyboard="{StaticResource STHide}" />

 81                         </EventTrigger>

 82                         <EventTrigger RoutedEvent="Expander.Expanded">

 83                             <BeginStoryboard x:Name="STShow_BeginStoryboard"

 84                                              Storyboard="{StaticResource STShow}" />

 85                         </EventTrigger>

 86                         <EventTrigger RoutedEvent="Expander.Collapsed">

 87                             <BeginStoryboard Storyboard="{StaticResource STHide}" />

 88                         </EventTrigger>

 89                         <Trigger Property="ExpandDirection"

 90                                  Value="Right">

 91                             <Setter Property="DockPanel.Dock"

 92                                     TargetName="ExpandSite"

 93                                     Value="Right" />

 94                             <Setter Property="DockPanel.Dock"

 95                                     TargetName="HeaderSite"

 96                                     Value="Left" />

 97                             <Setter Property="Style"

 98                                     TargetName="HeaderSite"

 99                                     Value="{StaticResource ExpanderRightHeaderStyle}" />

100                         </Trigger>

101                         <Trigger Property="ExpandDirection"

102                                  Value="Up">

103                             <Setter Property="DockPanel.Dock"

104                                     TargetName="ExpandSite"

105                                     Value="Top" />

106                             <Setter Property="DockPanel.Dock"

107                                     TargetName="HeaderSite"

108                                     Value="Bottom" />

109                             <Setter Property="Style"

110                                     TargetName="HeaderSite"

111                                     Value="{StaticResource ExpanderUpHeaderStyle}" />

112                         </Trigger>

113                         <Trigger Property="ExpandDirection"

114                                  Value="Left">

115                             <Setter Property="DockPanel.Dock"

116                                     TargetName="ExpandSite"

117                                     Value="Left" />

118                             <Setter Property="DockPanel.Dock"

119                                     TargetName="HeaderSite"

120                                     Value="Right" />

121                             <Setter Property="Style"

122                                     TargetName="HeaderSite"

123                                     Value="{StaticResource ExpanderLeftHeaderStyle}" />

124                         </Trigger>

125                         <Trigger Property="IsEnabled"

126                                  Value="false">

127                             <Setter Property="Foreground"

128                                     Value="{DynamicResource {x:Static SystemColors.GrayTextBrushKey}}" />

129                         </Trigger>

130                     </ControlTemplate.Triggers>

131                 </ControlTemplate>

132             </Setter.Value>

133         </Setter>

View Code

　　这个样式主要是用过LayoutTransform下的ScaleTransForm做了伸缩动画，然后关联Expanded和Collapsed事件执行动画。

1   <EventTrigger RoutedEvent="Expander.Expanded">

2                             <BeginStoryboard x:Name="STShow_BeginStoryboard"

3                                              Storyboard="{StaticResource STShow}" />

4                         </EventTrigger>

5                         <EventTrigger RoutedEvent="Expander.Collapsed">

6                             <BeginStoryboard Storyboard="{StaticResource STHide}" />

7                         </EventTrigger>

View Code

　　到这里似乎不需要再写个继承类来实现什么逻辑了，的确，这样的功能一个样式就搞定了，不过这里面有个缺陷，至于是什么缺陷，有什么办法弥补，将在下一篇阐述，敬请期待。

　　本篇源码已在QQ群里共享，如有需要可以下载来研究。
