NodeMCU连接天猫精灵第一集——硬件构架（基于Blinker点灯科技）

前段时间搞物联网，学习了一些相关知识，发现ESP8266的确好用，在前几篇文章中已经大概介绍过NodeMCU和ESP8266的关系了，所以现在步入正题，学习NodeMCU接入天猫精灵，其实这是一个点灯科技的开源项目，我通过个人需求修改了一些参数和内容达到我自己的目的。

项目说明

项目目的：实现家中部分家电的工作，主要是控制继电器，也就是GPIO口的高低电平控制，先说一下这个项目的限制，天猫精灵对一组多输出设备最多兼容4个单位，比如说控制的是一个智能插板，那插板上就只能有4个插口可以控制，再多的话就要多加一组NodeMCU，也就是把这个项目复制一份。
项目要求：由于家中有一些地方是连接不到WiFi的，所以我选择的解决方案是通过NodeMCU的gpio去控制无线同步开关模块，图方便就买了220V灯具的遥控开关套件来改装。所以改方案的适用范围取决于买的无线同步模块的范围，如果只是想近距离控制的话直接用esp01和配套用的继电器就行，虽然硬件不同，但是看完本项目也可以轻松做到。

项目构造

话不多说，先上图，看图容易理解

通过NodeMCU控制继电器通断来模拟遥控按键按下的动作，从而控制受体设备动作。

注意：由于NodeMCU输出电压为3.3V，所以需要使用5V的继电器才能正常使用

ESP8266 Module

无线同步继电器模块

被控设备

硬件结构 点动模式

电源

ESP8266 Module

继电器1

继电器2

继电器3

继电器4

无线同步模块遥控触点

被控设备1

被控设备2

被控设备3

被控设备4

供电直接用一个普通micro USB手机充电器接到NodeMCU上即可，至此，硬件构架已经基本结束，接下来讲讲接线问题

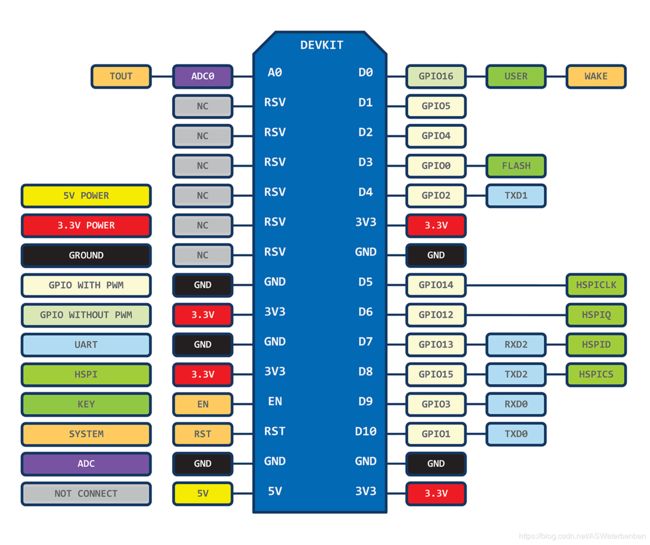

由于NodeMCU存在引脚复用，所以尽量选择只有GPIO功能的引脚，这里我选择的是D1~D4引脚，因为下面就是3.3V电源和地，后面制作的时候插线较为方便。

接下来是接线过程

NodeMCU 四路继电器 遥控 D1接继电器输入1端口 D2接继电器输入2端口 D3接继电器输入3端口 D4接继电器输入4端口 3.3V接继电器输入D+ G接继电器输入D- 常开触点1和公共端1接按键1两端引脚 常开触点2和公共端2接按键2两端引脚 常开触点3和公共端3接按键3两端引脚 常开触点4和公共端4接按键4两端引脚 NodeMCU 四路继电器 遥控

注意遥控上的按键开关和继电器连接的引脚要接如上两个脚，因为按键开关一般来说电路如下所示

1.3引脚对应我图上标出的引脚。

以上，关于硬件搭建完全结束，接下来就是把遥控控制的继电器安装到被控用电器电源位置即可，我用的是一个灯，这里给大家参考一下
