CSharpGL用起来我自己都觉得繁琐了，这是到了重构的时候。

下载

CSharpGL已在GitHub开源，欢迎对OpenGL有兴趣的同学加入（https://github.com/bitzhuwei/CSharpGL）

核心N合一

为了解耦，我把CSharpGL核心拆分为5个DLL。然后发现这只会带来麻烦。用的时候要引用多个DLL，开发的时候也没有益处。于是全部N合一，成为一个CSharpGL.dll。

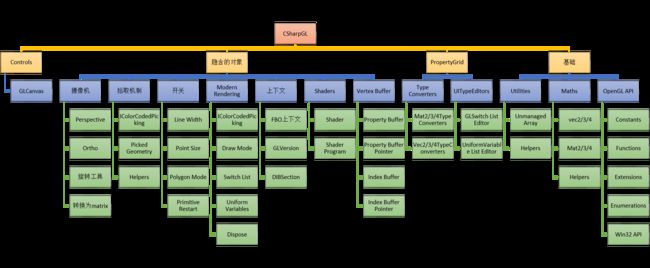

现在的版本内容如上图所示。

Demo：GLCanvas

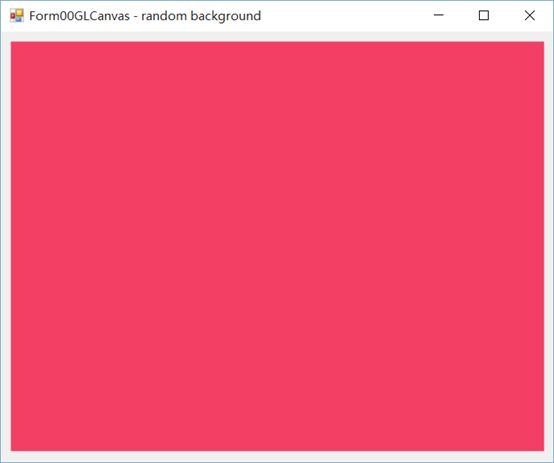

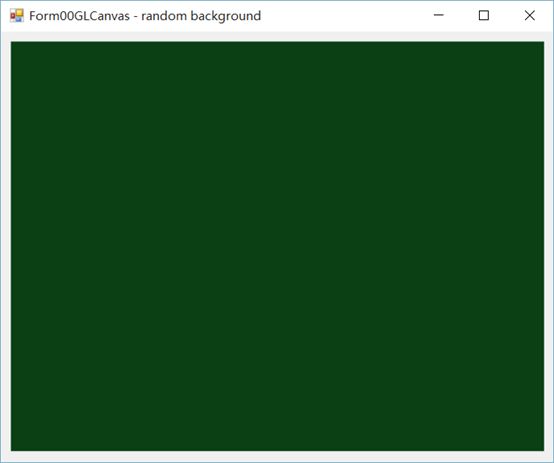

这个demo每秒随机更换一个背景色。演示了如何使用GLCanvas（drag-drop即可），清晰展示了GLCanvas最基本的渲染功能。

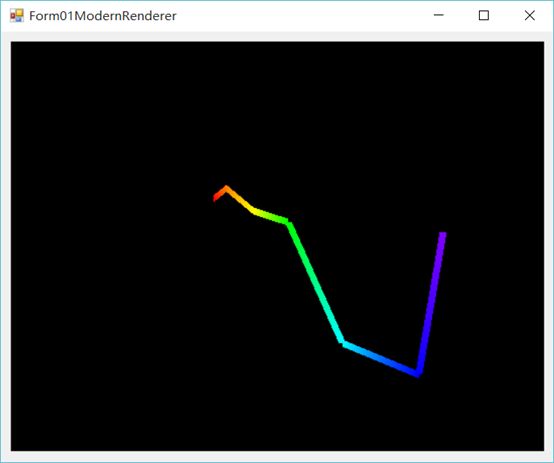

Demo：北斗七星(Big Dipper)

这个demo演示了如何用CSharpGL进行modern rendering。

北斗七星模型的顶点位置如下：

1 [0]    {-2.5000, +1.0000, +0.0000}
2 [1]    {-1.5000, +1.0000, +0.0000}
3 [2]    {-0.5000, +0.5000, +0.0000}
4 [3]    {+0.5000, +0.2500, +0.0000}
5 [4]    {+1.0000, -1.0000, +0.0000}
6 [5]    {+2.0000, -1.0000, +0.0000}
7 [6]    {+2.5000, +0.0000, +0.0000}

北斗七星模型的顶点颜色是由红色逐渐过度到紫色。

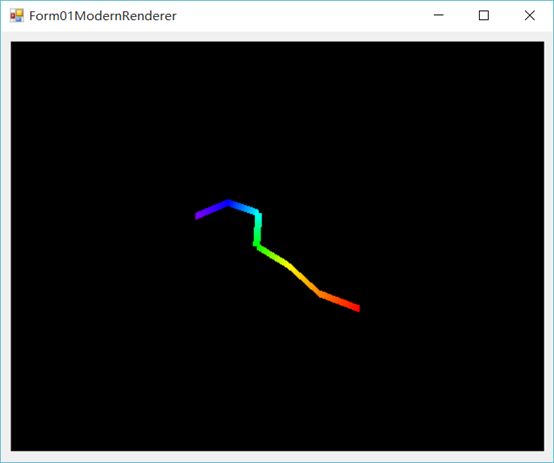

旋转、缩放

通过camera和satelliteRotator实现旋转和缩放模型的功能。

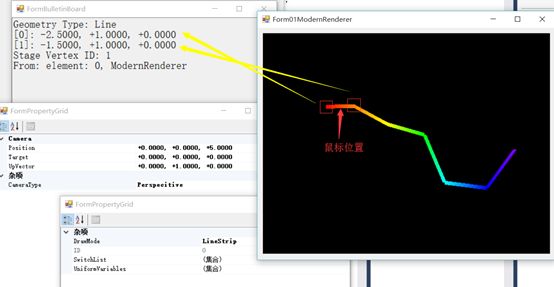

拾取

鼠标移动到北斗七星模型上，会在BulletinBoard窗口上显示出拾取到的图元。

GLSwitch

有时候你需要用GL.LineWidth();设置线宽度；有时候需要用GL.PointSize();设置点的大小。CSharpGL提供GLSwitch对象，可以为各个IRenderable对象动态增删这些功能。

北斗七星Demo里，你可以在PropertyGrid窗口动态增删GLSwitch。

UniformVariables

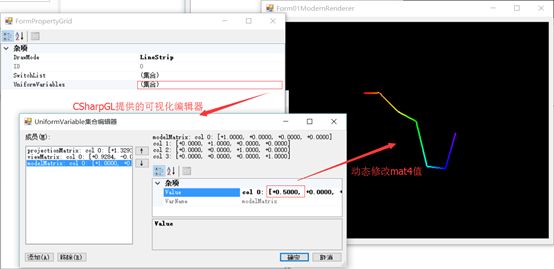

CSharpGL提供类似GLSwitch的可视化编辑方式，来动态增删改shader中的uniform变量。

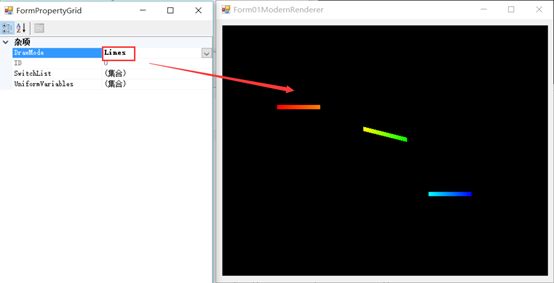

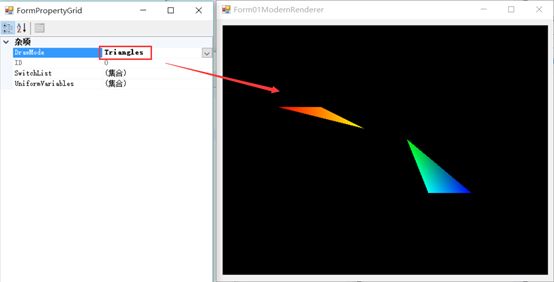

DrawMode

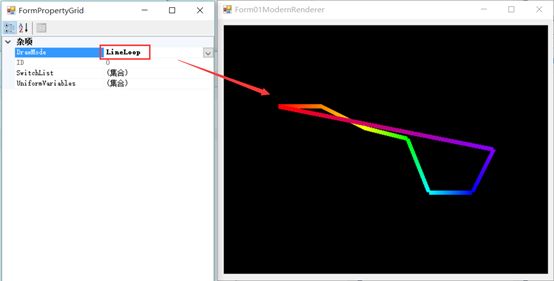

还可以动态修改渲染模式。

其他类型就不贴图了。

另外，不同的DrawMode下，拾取到的图元也是不同的。

Demo：Geometry Shader(EmitNormalLine)

用geometry shader自动渲染出模型顶点的法线是目前我找到的geometry Shader的最好的应用。

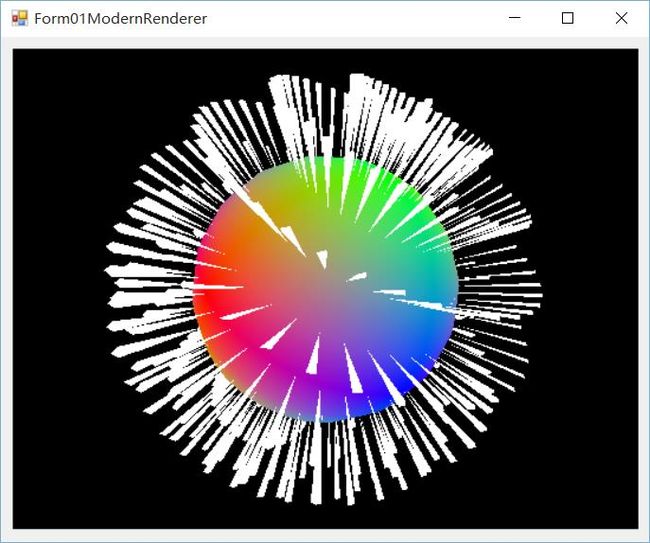

下图中的白色针状就是各个顶点的法线。

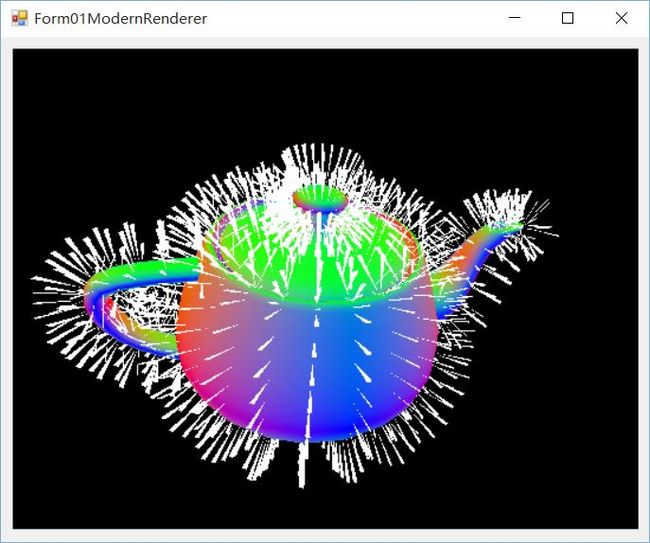

Teapot

Sphere

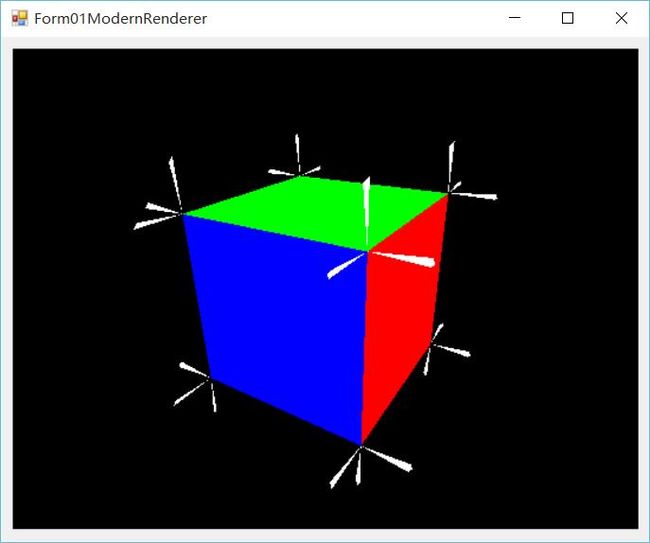

Cube





总结

原CSharpGL的其他功能（UI、3ds解析器、TTF2Bmp、CSSL等），我将逐步加入新CSharpGL。

欢迎对OpenGL有兴趣的同学关注（https://github.com/bitzhuwei/CSharpGL）
