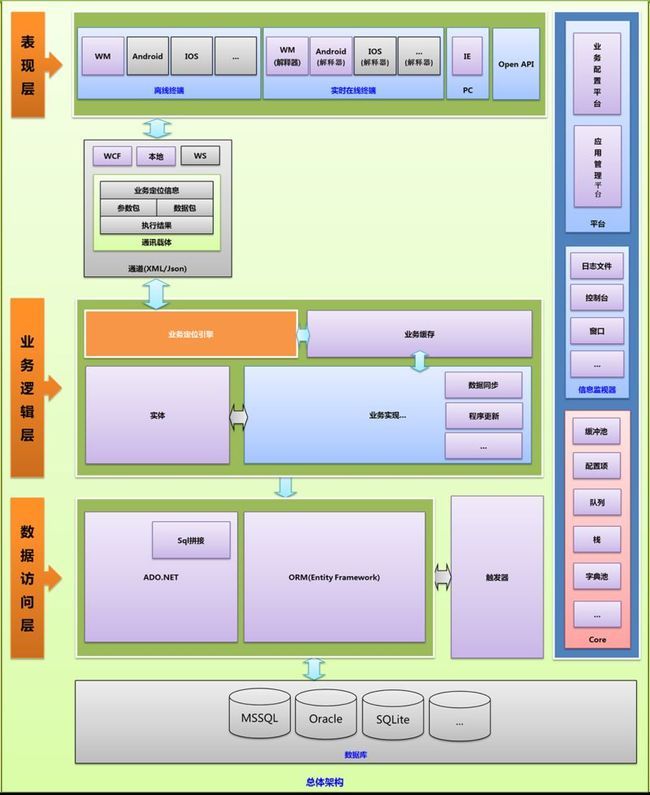

企业移动应用——技术平台体系

• 表现层：主要包含终端（WM、Android、ISO平台）、PC和Open API(开放的API)。

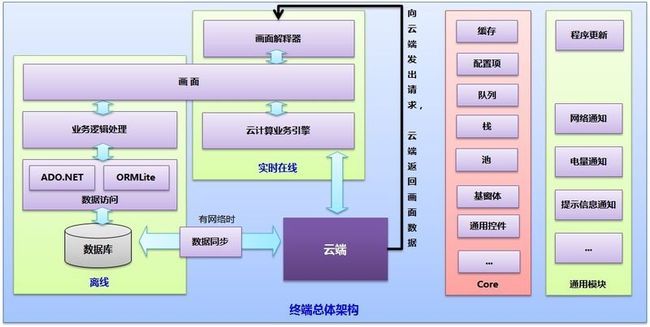

1. 1. 终端：主要包含离线、实时在线、Core和通用模块。对WM、Android和ISO各自有一套这样的技术框架。技术框架中既可只用离线方式或只用实时方式，也可把两者综合起来，某些业务功能用离线，某些业务功能用实时在线。



      离线：终端离线使用，当有网络时，数据同步到云端，使用胖客户端+云存储。分表现层(画面)、业务逻辑层(业务逻辑处理)和数据访问层三层。"
      　　表现层负责画面的呈现；
      　　业务逻辑层负责业务逻辑的实现；
      　　数据访问层负责对数据库的基础操作，包含ADO.NET和ORMLite，简单对这两种方式进行封装，如拼接Sql、通过实体对象增删改等操作。
      另外，会开启一条线程专门用于与后台数据的同步，该线程定时执行同步过程，在同步的过程中，首先判断是否有网络，只有网络连接时才进行数据同步。
      　　应用过程如下：

      　　　

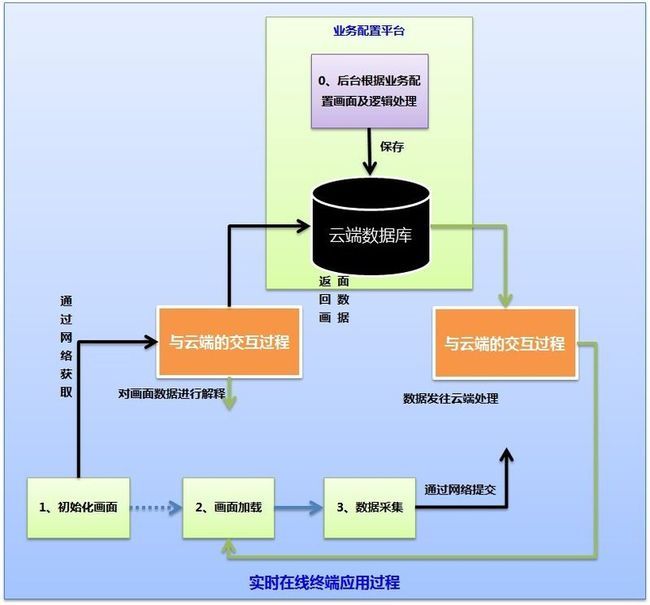

      实时在线：终端实时在线使用，本地无数据库也无处理逻辑，当无网络时无法使用。终端处理主要包含向云端发出请求、云端通过业务配置平台返回画面数据到终端、终端通过画面解释器呈现画面、收集数据、通过云计算业务引擎把数据发往云端处理，云端返回处理结果等过程。
      画面解释器负责把业务配置平台生成的画面数据（Json/XML）解释成终端画面，呈现出来。
      云计算业务引擎负责把画面收集的数据向往云端处理。
      　　应用过程如下：

      　　　　　　　　

      Core(内核)：包含基画面和控件的封装、数据结构的封装、读取配置文件、字符串处理等通用的函数库。
      通用模块：程序更新（终端程序的自动更新）、网络通知（网络连接上和连接断开时的通知）、电量通知（电量变化时通知）、提示信息通知（提示信息的显示，类似Android）等。

   2. PC：主要包含业务功能、报表的可配置的画面和可定制开发的基画面、模版。另外，业务配置平台和应用平台管理通过PC来呈现。用ExtJs4.1。
   3. Open API(开放的API)：主要提供给外部人员的API。也就是对外对接的接口。

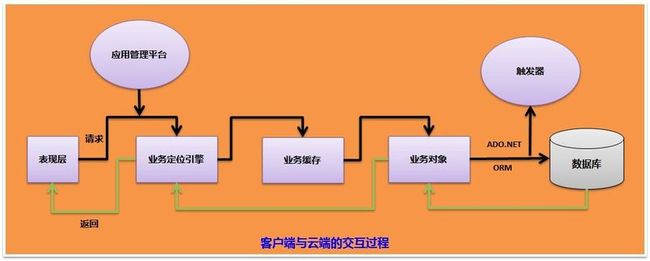

　　　　附：客户端与云端的交互过程图

　　　　

• 业务逻辑层：包含业务定位引擎、业务缓存、业务实现、实体和信息监视器5个核心和业务配置平台和应用平台管理2个模块。

　　　　1、业务定位引擎：用于在业务缓存池里定位业务类和业务方法，并执行。
　　　　2、业务缓存：包含缓存业务类、业务方法和业务对象。
　　　　　　　　　　　业务类及业务方式程序启动时加载。业务对象池类似数据库连接池，维护一个最大数和最小数，每次请求从中读取一个对象，执行完毕后返回业务对象池。

　　　　　　　　　　

　　　　3、业务实现：必须包含输入对象、输出对和数据库访问对象。实现终端的数据同步和程序更新的业务类。这里必须考虑对外开放的API。

　　　　　　　　　　输入对象：初始化从客户端传过来的数据（参数和数据包），为执行业务方法做准备。
　　　　　　　　　　输出对象：输出接口，主要是信息监视器对象。
　　　　　　　　　　数据库访问对象：连接数据访问层的桥梁。
　　　　4、实体：通过数据库生成的实体。

• 数据访问层：包含ADO.NET、ORM两个数据访问方式和触发器。

　　　　1、ADO.NET：保留原始的数据库操作方式，同时封装Sql拼接等。
　　　　2、ORM：使用Entity Framework。
　　　　3、触发器：实现当有数据提交到云端数据库时触发其他动作，如将数据同步到客户的第三方系统上，也就是客户开放接口，我们主动做对接。

• 通道：包含业务过滤器、业务嗅探器、业务拦截器，有WCF、WebService和本地三种方式。

　　　　1、业务过滤器：用于过滤不合法的请求。
　　　　2、业务嗅探器：抓取通讯载体的数据进行分析，主要用于写操作日志，或其他用途。
　　　　3、业务拦截器：保留。
　　　　4、WCF：统一的访问接口，通过XML和Json传输。
　　　　5、WebService：保留。
　　　　6、本地：用于本应用本地调用其他业务方法和应用与应用之间做对接。

• 信息监视器：可通过对系统日志、操作日志、服务器日志、业务异常、调试跟踪信息和自定义信息输出到日志文件或控制台或窗口等中。

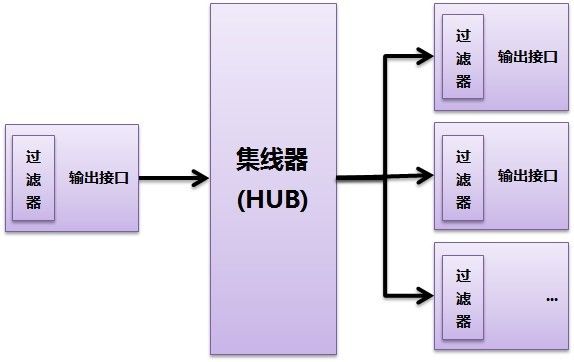

　　　　在业务嗅探器、中间件服务或业务对象中都有信息监视器，用于输入或记录有用的信息系统、服务、业务信息。可只输出日志文件或控制台或窗口中，也可组合输入，也可定制某种信息输出到某个输出方式中。通过集线器(HUB)方式结合上在输出接口上加过滤器即可实现。如图：

　　　　

• 业务配置平台：可配置PC端和终端的实时在线业务功能和报表的画面和业务逻辑。
• 应用管理平台：可部署应用，可管理应用的启用和停用、应用的运行时间、客户端在线情况、应用的更新履历等。

　　　　　　　　　　

作者：林耀榜 版权所有，转载请注明出处（http://www.cnblogs.com/lemap）
