svg桌面应用程序（二）svg与java交互

svg桌面应用程序需要界面与后台的交互，当点击界面中一按钮时，需要后台java中处理事务，然后传回到界面中显示。



1.svg中js代码中运行java代码:



参考http://xmlgraphics.apache.org/batik/using/scripting/ecmascript.html



<svg xmlns="http://www.w3.org/2000/svg" width="100" height="100">
  <circle cx="50" cy="50" r="50" fill="green" onclick="showFrame()"/>
  <script type="text/ecmascript">
    importPackage(Packages.javax.swing);

    function showFrame() {
      var frame = new JFrame("My test frame");
      var label = new JLabel("Hello from Java objects created in ECMAScript!");
      label.setHorizontalAlignment(SwingConstants.CENTER);
      frame.getContentPane().add(label);
      frame.setSize(400, 100);
      frame.setVisible(true);
      frame.setDefaultCloseOperation(WindowConstants.DISPOSE_ON_CLOSE);
    }
  </script>
</svg>





   importPackage(Packages.javax.swing);   引入java.swing包



  JFrame是一个java类，以上是script代码中用JFrame弹出一个窗体。

2. java控制svg-script



canvas.getUpdateManager().getScriptingEnvironment().getInterpreter().evaluate(String param);



canvas为JSVGCanvas实例

param为script表达式，如alert('a'), func('','','')

evaluate相于中js 中eval方法。



个人认为以上方法的控制效果并不理想，如当要定时去改变svg的某元素状态时，经常出现黑区域和闪烁现象，而且界面也常弹出错误框，而在script代码中定时改变状态时，则不会出现此种情况。 由于script中可以访问java空间，所以我们可以在java空间加入一系列的任务，而script则定时去访问这个任务列表，取出这些任务，然后执行，删除任务。



任务列表SVGJs.java

public static Queue<String> tasks = new ConcurrentLinkedQueue<String>();



java中pushTask,将script要调用的方法，参数存储起来。

	public static String popTask(){
		synchronized(tasks){
			return tasks.poll();
		}
	}
	public static void pushTask(String t){
		synchronized(tasks){
			tasks.add(t);
		}
	}



svg-script中取出任务，然后执行

function callFunc(){
	var task = SVGJs.popTask();
	while(task!=null)
	{
		eval(task);
		task = SVGJs.popTask();

	}

}



可用setTimeout设置callFunc定时运行。



eg1.使用第一种方法java直接调用script



package com.longshine.svg.ui;

import java.awt.Color;
import java.io.File;
import java.io.IOException;
import java.net.MalformedURLException;

import javax.swing.JFrame;

import org.apache.batik.dom.svg.SAXSVGDocumentFactory;
import org.apache.batik.swing.JSVGCanvas;
import org.apache.batik.util.XMLResourceDescriptor;
import org.w3c.dom.Document;

public class SVGUIApp extends JFrame{

	public void init(){
		this.setBounds(0, 0, 800, 600);
		this.setDefaultCloseOperation(3);
		this.setVisible(true);
		String parser = XMLResourceDescriptor.getXMLParserClassName();
		SAXSVGDocumentFactory f = new SAXSVGDocumentFactory(parser);
		File file = new File("bin/com/longshine/svg/ui/3D.svg");
		try {
			Document indexDoc = f.createDocument(file.toURL().toString());
			JSVGCanvas canvas = new JSVGCanvas();
			canvas.setBackground(Color.BLACK);
			canvas.setVisible(true);
			canvas.setBounds(0, 0, 800, 600);

		canvas.setDocumentState(JSVGCanvas.ALWAYS_DYNAMIC);
		canvas.setDocument(indexDoc);
		this.add(canvas);
		Thread.sleep(5000);
		canvas.getUpdateManager().getScriptingEnvironment().getInterpreter().evaluate("test()");//*************调用script中test********************
		} catch (Exception e) {
			e.printStackTrace();
		}

	}
	public static void main(String[] args){
		new SVGUIApp().init();
	}
}

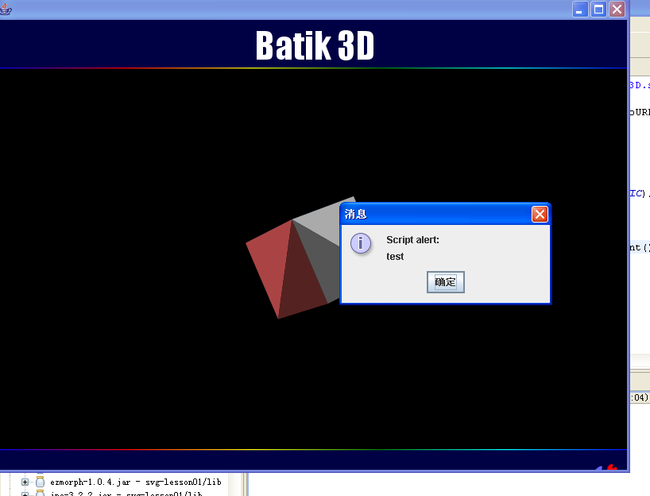

图一.java调用script test()方法

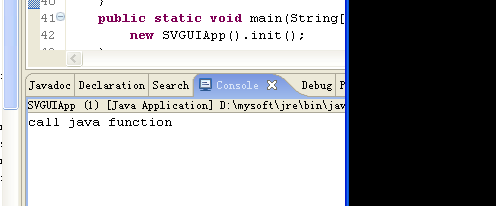

script中调用java 中println方法



importPackage(Packages.com.longshine.svg.ui);

 SVGJs.println("call java function");





package com.longshine.svg.ui;

import java.util.Queue;
import java.util.concurrent.ConcurrentLinkedQueue;

public class SVGJs {
	public static void println(Object o){
		System.out.println(o);
	}

}









eg2.java间接调用，实现 图一效果





package com.longshine.svg.ui;

import java.util.Queue;
import java.util.concurrent.ConcurrentLinkedQueue;

public class SVGJs {
	public static Queue<String> tasks = new ConcurrentLinkedQueue<String>();//任务列表

	public static String popTask(){//取出任务
		synchronized(tasks){
			return tasks.poll();
		}
	}
	public static void pushTask(String t){//加入任务
		synchronized(tasks){
			tasks.add(t);
		}
	}
	public static void println(Object o){
		System.out.println(o);
	}

}





package com.longshine.svg.ui;

import java.awt.Color;
import java.io.File;
import java.io.IOException;
import java.net.MalformedURLException;

import javax.swing.JFrame;

import org.apache.batik.dom.svg.SAXSVGDocumentFactory;
import org.apache.batik.swing.JSVGCanvas;
import org.apache.batik.util.XMLResourceDescriptor;
import org.w3c.dom.Document;

public class SVGUIApp extends JFrame{

	public void init(){
		this.setBounds(0, 0, 800, 600);
		this.setDefaultCloseOperation(3);
		this.setVisible(true);
		String parser = XMLResourceDescriptor.getXMLParserClassName();
		SAXSVGDocumentFactory f = new SAXSVGDocumentFactory(parser);
		File file = new File("bin/com/longshine/svg/ui/3D.svg");
		try {
			Document indexDoc = f.createDocument(file.toURL().toString());
			JSVGCanvas canvas = new JSVGCanvas();
			canvas.setBackground(Color.BLACK);
			canvas.setVisible(true);
			canvas.setBounds(0, 0, 800, 600);

		canvas.setDocumentState(JSVGCanvas.ALWAYS_DYNAMIC);
		canvas.setDocument(indexDoc);
		this.add(canvas);
		Thread.sleep(5000);
//		canvas.getUpdateManager().getScriptingEnvironment().getInterpreter().evaluate("test()");
		SVGJs.pushTask("test()");//间接调用
		} catch (Exception e) {
			e.printStackTrace();
		}

	}
	public static void main(String[] args){
		new SVGUIApp().init();
	}
}







function callFunc(){
	var task = SVGJs.popTask();
	while(task!=null)
	{
		eval(task);
		task = SVGJs.popTask();

	}
	setTimeout('callFunc()',500);
}
callFunc();//定时从java SVGJs类中取出任务执行



question:  有时svg 程序运行cpu占用一个核，单核使用率100%,双核50%,4核25%.



需限制svg cpu使用：

canvas.setAnimationLimitingCPU(float);
