借助HotSpot SA来反汇编

接 前一篇日志，再记一些HotSpot中Serviceability Agent（以下简称SA）的有趣用法。
前面提到过，要在Windows上使用SA的话，可以使用 Sun JDK 7 build 64或者更新的版本。下面我们用JDK 7 build 96来跑 VisualVM 1.3和 Groovy 1.7.2的groovysh做个例子。
（要用JDK7来启动groovysh的话，一个简单的办法是在命令行里把JAVA_HOME设置到JDK7的目录上。
另外，要让Groovy使用某些Java参数启动的话，可以设置JAVA_OPTS环境变量）

在启动VisualVM的时候，确保它使用的是JDK7。可以用--jdkhome参数或者在VisualVM安装目录下的etc/visualvm.conf文件中设置jdkhome。启动后在VisualVM主菜单的Tools -> Plugins里，选择Available Plugins选项卡，在列表里可以看到一个称为 SAPlugin的插件，把它装上。SAPlugin是VisualVM为SA提供的图形界面插件，可以方便的使用SA的部分封装好的功能。

然后用JDK7来启动一个groovysh，再在VisualVM里通过SAPlugin接进去，可以看到：

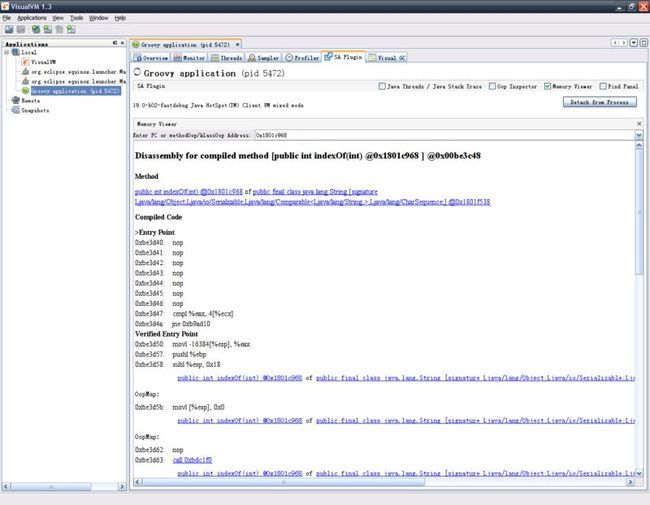

SAPlugin还有这样的功能，可以看到被JIT编译过的方法以及解释器的汇编代码：


那SA是不是有内建的反汇编器，可以把任意x86、x64、IA64、SPARC等架构的机器码给反汇编为汇编代码呢？答案是肯定的，有足够方便的现成的API可用。（x64版尚未实现完，暂时还用了）
（顺带提一下：“反汇编”（disassemble）与“反编译”（decompile）是不一样的，请不要弄混了。）

设想有个场景，HotSpot VM突然crash了，并在退出过程中打出了一个hs_err_pidXXXX.log的日志文件。其中开头的部分是：

#
# A fatal error has been detected by the Java Runtime Environment:
#
#  EXCEPTION_ACCESS_VIOLATION (0xc0000005) at pc=0x6d9039f1, pid=3628, tid=3664
#
# JRE version: 6.0_18-b07
# Java VM: Java HotSpot(TM) Client VM (16.0-b13 mixed mode, sharing windows-x86 )
# Problematic frame:
# V  [jvm.dll+0x1039f1]
#
# If you would like to submit a bug report, please visit:
#   http://java.sun.com/webapps/bugreport/crash.jsp
#

---------------  T H R E A D  ---------------

Current thread (0x0084c000):  JavaThread "main" [_thread_in_vm, id=3664, stack(0x008e0000,0x00930000)]

siginfo: ExceptionCode=0xc0000005, reading address 0x00000008

Registers:
EAX=0x00000000, EBX=0x0084c000, ECX=0x00000008, EDX=0x0092e134
ESP=0x0092dbf8, EBP=0x0092dc3c, ESI=0x00000000, EDI=0x0084c8ec
EIP=0x6d9039f1, EFLAGS=0x00010246

Top of Stack: (sp=0x0092dbf8)
0x0092dbf8:   0084c110 0092e134 0092e134 0092e134
0x0092dc08:   04506fef 0092dc30 1000781f 00000000
0x0092dc18:   00000001 00000000 0092e054 0084c000
0x0092dc28:   00000000 00000002 0084c110 f910dbcd
0x0092dc38:   0084c000 0084c110 62f01296 0084c8e8
0x0092dc48:   0092e134 62f0f17c 00000049 00000000
0x0092dc58:   00000000 00000000 00000000 00000000
0x0092dc68:   00000000 00000000 00000000 00000000

Instructions: (pc=0x6d9039f1)
0x6d9039e1:   8b f0 eb 07 89 51 08 89 30 8b f0 8b 00 8d 48 08
0x6d9039f1:   8b 01 53 ff 50 2c 8b 43 04 85 c0 0f 85 8f 00 00

可以看到HotSpot遇到了 访问异常（EXCEPTION_ACCESS_VIOLATION）。访问异常有很多时候是由本地代码中的空指针访问而引起的，这里是否也是如此呢？
至少得看看出错的指令长啥样吧。可以看到日志里有一块写着“Instructions”，有两行十六进制表示的数据跟在后面。这就是出错位置前后的机器码，其中第二行开头处是出错指令的开头位置。

借助SA里内建的反汇编器，我们可以写段代码来看看日志里出错的机器码到底是什么：

import sun.jvm.hotspot.asm.CPUHelper;
import sun.jvm.hotspot.asm.Disassembler;
import sun.jvm.hotspot.asm.Instruction;
import sun.jvm.hotspot.asm.InstructionVisitor;
import sun.jvm.hotspot.asm.SymbolFinder;
import sun.jvm.hotspot.asm.x86.X86Helper;

/**
 * @author sajia
 *
 */
public class TestX86Disassembler {
    /**
     * @param args
     */
    public static void main(String[] args) {
        CodeSnippet code = makeSampleCode();

        CPUHelper cpuHelper = new X86Helper();
        Disassembler dasm = cpuHelper.createDisassembler(code.startPc, code.code);
        StringBuilder buf = new StringBuilder();
        dasm.decode(new RawCodeVisitor(buf));
        String dasmStr = buf.toString();

        System.out.println(dasmStr);
    }

    private static CodeSnippet makeSampleCode() {
        CodeSnippet code = new CodeSnippet();
        code.startPc = 0x6d9039f1;
        code.code = new byte[] {
            (byte) 0x8b, (byte) 0x01,
            (byte) 0x53,
            (byte) 0xff, (byte) 0x50, (byte) 0x2c,
            (byte) 0x8b, (byte) 0x43, (byte) 0x04,
            (byte) 0x85, (byte) 0xc0,
            (byte) 0x0f, (byte) 0x85, (byte) 0x8f, (byte) 0x00, (byte) 0x00
        };
        return code;
    }

    private static class CodeSnippet {
        long startPc;
        byte[] code;
    }

    private static class RawCodeVisitor implements InstructionVisitor {
        private final StringBuilder buf;
        private final SymbolFinder symFinder = new DummySymbolFinder();

        public RawCodeVisitor(StringBuilder buf) {
            this.buf = buf;
        }

        @Override
        public void prologue() {
            // do nothing
        }

        @Override
        public void visit(long currentPc, Instruction instr) {
            buf.append("0x")
                .append(Long.toHexString(currentPc))
                .append(":  ")
                .append(instr.asString(currentPc, symFinder))
                .append("\n");
        }

        @Override
        public void epilogue() {
            // do nothing
        }
    }

    public static class DummySymbolFinder implements SymbolFinder {
        public String getSymbolFor(long address) {
            return "0x" + Long.toHexString(address);
        }
    }
}

确保$JAVA_HOME/lib/sa-jdi.jar在classpath上，运行该程序可以看到输出为：

0x6d9039f1:  movl	%eax, [%ecx]
0x6d9039f3:  pushl	%ebx
0x6d9039f4:  call	44[%eax]
0x6d9039f7:  movl	%eax, 4[%ebx]
0x6d9039fa:  testl	%eax, %eax
0x6d9039fc:  jne	0x6d903a91

可以看到在地址0x6d9039f1的指令是mov eax, [ecx]，对ECX寄存器有一个间接读访问，而从日志上可以看到此时ECX寄存器的值为0x00000008。在32位Windows XP上0x00000000-0x0000FFFF是保护区域，尝试对该区域读写会引发访问异常。这里程序试图从0x00000008读取一个DWORD赋值给EAX，印证了它是日志中访问异常的事发地。当然，真正导致该问题的代码肯定在更前面的地方，但确认事发地的状况也算是个好的开始。

SA反汇编出来的汇编代码语法既不是AT&T系的（ GNU as用这种），也不是Intel系的（ MASM、 NASM用这种），感觉有那么点怪。
与Intel系的相似点是参数顺序，目标在前，源在后；间接引用以方括号表示。
与AT&T系相似的是寄存器带有%前缀，而且间接引用的偏移量写在括号的前面；指令带有宽度后缀。
总之需要点时间来习惯…

反汇编器这部分的实现与SA的其它相对独立，要抽出来单独用也没什么问题。有需要的话抽个出来改造成纯MASM语法输出或许会有用。

Alright，今天就废话到这里～
