ArcGIS API for Silverlight 使用GP服务实现要素裁剪功能

原文: ArcGIS API for Silverlight 使用GP服务实现要素裁剪功能

     昨天一QQ好友问了一个关于裁剪的问题，感觉自己也没有帮上什么忙，之后自己做了一个裁剪的例子，不过在做这个例子的时候还遇到了不少的问题，在此和大家分享一下.

1.裁剪功能的实现过程

这里的裁剪功能很简单，只需要一个Clip(裁剪)工具即可。

但是这里需要注意的问题是裁剪工具的参数：

裁剪工具有两个输入参数：

a.输入要素：这里指的是你用什么来裁剪目标要素，也就是你用什么裁剪

b.裁剪要素：这里指的被裁剪的要素，即目标要素,也就是说你要裁剪谁。

例如，我现在有一幅中国地图，我想根据我输入的任意形状，裁剪出任意形状所包含的中国地图部分。

如下图所示：

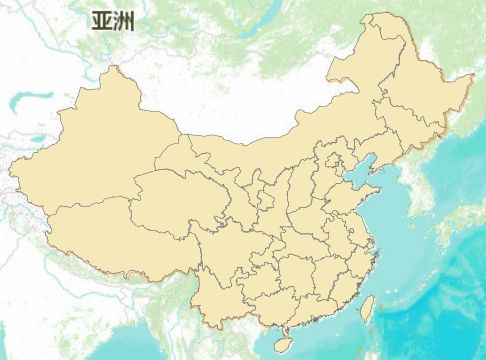

中国地图作为底图(裁剪要素)

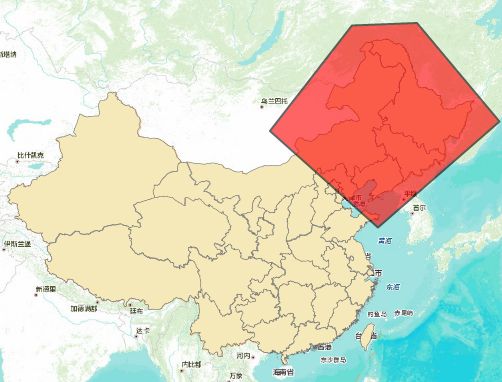

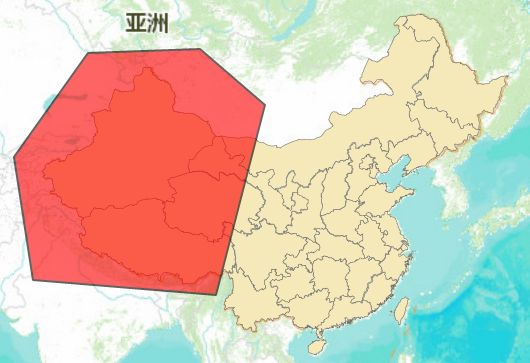

输入多边形(输入要素)，裁剪中国地图

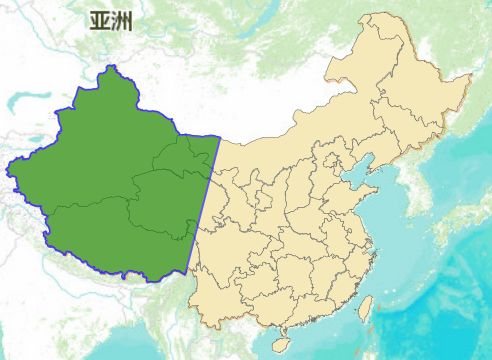

输入多变行包含的中国地图部分

以上主要是说一下裁剪工具，如果这里弄反了，则无法得到结果。

2.GP服务模型

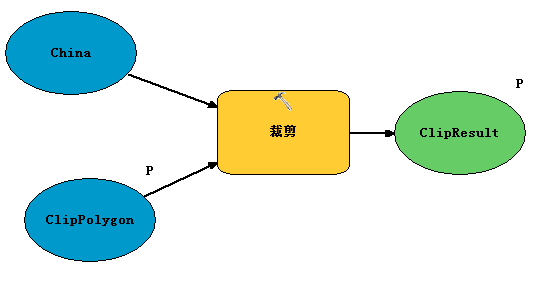

以上说了一下裁剪工具注意的东西，以及其功能。下面给出的是GP服务的模型，比较简单，只需要注意输入要素和裁剪要素别弄反就行，上面已经给出，在此不再解释。

3.发布GP服务

右键工具箱——发布到ArcGIS Server

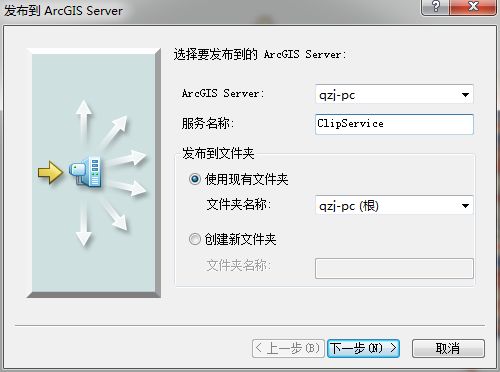

输入GP服务名称，点击下一步知道完成发布即可。

到此实现裁剪功能的GP服务已经发布完毕，在此推荐最好在ArcMap中验证一下裁剪功能是否好使。

注意：

上面说到，裁剪工具需要注意输入要素和裁剪要素别弄反。实际上，当裁剪工具的两个要素参数弄反了之后，我们再发布实现裁剪的GP服务，同样不会报错，而且在ArcMap中验证还会得到和没有弄反时一样的结果，也就是说如果只针对于ArcMap来讲，裁剪工具的这两个参数弄反都无所谓，即不影响最后的结果，但是当我们在Web端调用(本文只针对于Silverlight客户端)时，就会得不到正确的结果，但是Silverlight客户端调用GP服务的整个过程不会报错。

关于GP服务的发布及注意事项可以参考之前的博文。

2.Silverlight客户端代码

(1).声明一个Draw对象，绘制多边形，作为裁剪要素。

 Draw myDraw = null;

(2).声明一个地理处理服务变量，用于请求GP服务

 Geoprocessor _geoprocessor = null;

(3).声明一个GraphicsLayer,存储绘制的多边形和最后裁剪的结果

GraphicsLayer graphicLayer = null;

(4).实例化上面的参数

             myDraw= new Draw(map1);

             myDraw.DrawComplete += new EventHandler<DrawEventArgs>(myDraw_DrawComplete);



             myDraw.DrawMode = DrawMode.Polygon;

             myDraw.IsEnabled = false;



             DrawButton.Click += new RoutedEventHandler(DrawButton_Click);

             ClipButton.Click += new RoutedEventHandler(ClipButton_Click);

             ClearButton.Click += new RoutedEventHandler(ClearButton_Click);


             graphicLayer = map1.Layers["ClipGraphic"] as GraphicsLayer;



             _geoprocessor = new Geoprocessor("http://qzj-pc/arcgis/rest/services/ClipService/GPServer/ClipTool");

             _geoprocessor.JobCompleted += new EventHandler<JobInfoEventArgs>(_geoprocessor_JobCompleted);

             _geoprocessor.Failed += new EventHandler<TaskFailedEventArgs>(_geoprocessor_Failed);

上面声明了实例化了Draw对象，以及Geoprocessor，并注册相应的Button事件。

(5).首先是点击绘制多边形按钮，开始绘制裁剪要素多边形，所以在DrawButton的Click事件函数中添加如下代码：

        private void DrawButton_Click(object sender, RoutedEventArgs e)

        {

            //设置Draw为True，开始绘制

            myDraw.IsEnabled = true;

        }

(6).然后是绘制完成，在DrawComplete事件函数中获得绘制的多边形，并添加到图层中，示例代码如下：

 private void myDraw_DrawComplete(object sender, DrawEventArgs e)

        {

            graphicLayer.Graphics.Clear();



            myDraw.IsEnabled = false;

            //因为上面指定DrawMode为Polygon所以得到的就是多边形，如果DrawMode指定的是矩形，那么这里会出错

            //因为矩形不是Polygon，因为只有Polygon或者Polyline以及MapPoint才能够被指定为Graphic的Geometry

            Polygon clipPolygon = e.Geometry as Polygon;



            Graphic graphic = new Graphic()

            {

                Geometry=clipPolygon,

                Symbol = LayoutRoot.Resources["FillSymbol"] as SimpleFillSymbol,

            };

            graphicLayer.Graphics.Add(graphic);

        }

(7).绘制完成以后，接下来就是开始裁剪工作，在ClipButton的Click事件函数中开始Clip操作。
首先取得存储GraphicLayer中的Graphic。在此之前需要做一个判断，就是确认GraphicsLayer不为空。

然后由这些Graphic构成一个FeatureSet，将这个FeatureSet作为GP服务的输入参数，

最后请求GP服务。示例代码如下：

   private void ClipButton_Click(object sender, RoutedEventArgs e)

        {

            if (graphicLayer.Graphics.Count == 0)

            {

                MessageBox.Show("裁剪要素不能为空！");

                return;

            }

            FeatureSet featureSet= new FeatureSet();

            //遍历Graphic,添加到FeatureSet中

            foreach (Graphic g in graphicLayer.Graphics)

            {

                featureSet.Features.Add(g);

            }

            //声明GP服务参数

            List<GPParameter> gpparameter = new List<GPParameter>();

            //添加给名为ClipPolygon的GP服务参数名赋值

            gpparameter.Add(new GPFeatureRecordSetLayer("ClipPolygon", featureSet));

            //请求GP服务

            _geoprocessor.SubmitJobAsync(gpparameter);

        }

(8).接着我们在GP服务的JobCompleted事件中注册GetResultDataCompleted事件，并请求GP服务的结果，示例代码如下：

 void _geoprocessor_JobCompleted(object sender, JobInfoEventArgs e)

        {

            //如果GP服务执行成功，则获取结果

            if (e.JobInfo.JobStatus == esriJobStatus.esriJobSucceeded)

            {

                _geoprocessor.GetResultDataCompleted += new EventHandler<GPParameterEventArgs>(_geoprocessor_GetResultDataCompleted);

                _geoprocessor.GetResultDataAsync(e.JobInfo.JobId, "ClipResult");

            }

            else if(e.JobInfo.JobStatus==esriJobStatus.esriJobFailed)

            {

                MessageBox.Show("GP服务执行失败!");

            }

        }

(9).最后在GetResultDataCompleted事件函数中，获得GP服务的执行结果，并将其现实在地图上。示例代码：

private  void _geoprocessor_GetResultDataCompleted(object sender, GPParameterEventArgs e)

        {

            graphicLayer.Graphics.Clear();

            if (e.Parameter is GPFeatureRecordSetLayer)

            {

                GPFeatureRecordSetLayer featureSetLayer = e.Parameter as GPFeatureRecordSetLayer;

                if (featureSetLayer.FeatureSet.Features.Count == 0)

                {

                    MessageBox.Show("裁剪的结果为空！");

                }

                else

                {



                    for (int i = 0; i < featureSetLayer.FeatureSet.Features.Count;i++)

                    {

                        featureSetLayer.FeatureSet.Features[i].Symbol = LayoutRoot.Resources["ResultFillSymbol"] as ESRI.ArcGIS.Client.Symbols.FillSymbol;

                        graphicLayer.Graphics.Add(featureSetLayer.FeatureSet.Features[i]);

                    }

                }

            }

        }

最后的示意图：

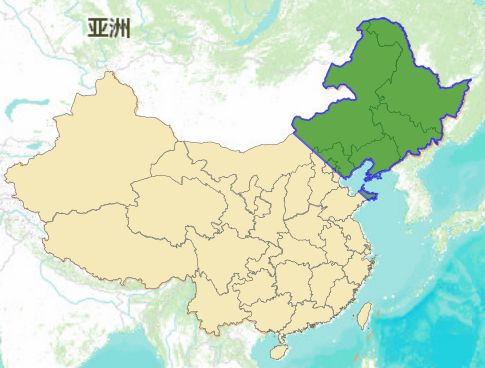

裁剪结果：



(版权所有，转载请标明出处)
