教你如何用Silverlight做一个仪表盘

使用Silverlight做一个仪表盘控件，最好是借助Expression blend来实现。先看看这个控件的效果：





首先需要创建一个自定义控件：



它需要继承方法：OnApplyTemplate()。代码如下：

public override void OnApplyTemplate()

    {

      base.OnApplyTemplate();



      Grid root = GetTemplateChild("LayoutRoot") as Grid;

      root.DataContext = this;

    }



我们创建了一个可视化的控件Grid,并把当前这个控件GaugeControl作为Grid的DataContext。

接下来需要完成的是自定义几个依赖属性：

显示的值(Value),最大值(Maximum)和最小值(Minimum)，以及不同的量度区间(QualitativeRanges)。



例如，Value的代码：

public double Value
    {
      get { return (double)GetValue(ValueProperty); }
      set { SetValue(ValueProperty, value); }
    }

    DependencyProperty ValueProperty = DependencyProperty.Register("Value", typeof(double),
      typeof(GaugeControl), new PropertyMetadata(50.0, OnValuePropertyChanged));

    private static void OnValuePropertyChanged(DependencyObject d, DependencyPropertyChangedEventArgs e)
    {
      ((GaugeControl)d).OnPropertyChanged("Value");
    }

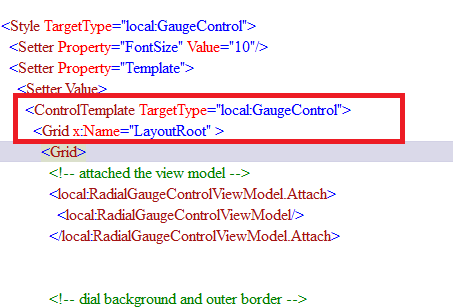

接下来需要做的是创建一个Rsource文件，添加一个Style并给它设置一个名字为LayoutRoot的控件模板。



接下来是我们来用Expression Blend来打开项目，编辑这个控件模板。

首先是添加一个Grid，并在这个Grid中添加一个圆：

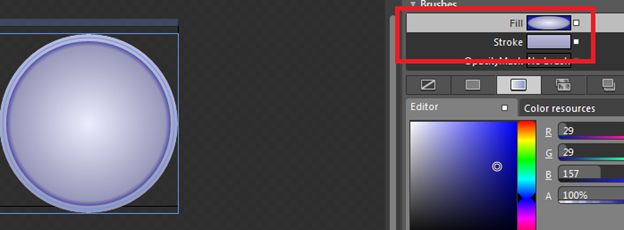

通过Fill和Stroke来设置圆的显示：



在圆中添加一个ItemControl,因为我们要使用数据绑定来给显示小的标记点，所以需要一个ViewModel来为这些标记点提供数据绑定：



例如：









     <

     ItemsControl

     ItemsSource

     ="

     {Binding MinorTicks}

     "



 VerticalAlignment

     ="Center"

      HorizontalAlignment

     ="Center"

     >





     <

     ItemsControl.ItemsPanel

     >





     <

     ItemsPanelTemplate

     >





     <

     Canvas

     />





     </

     ItemsPanelTemplate

     >





     </

     ItemsControl.ItemsPanel

     >





     <

     ItemsControl.ItemTemplate

     >





     <

     DataTemplate

     >





     <

     Ellipse

     Fill

     ="Black"

      Width

     ="3"

      Height

     ="3"

     >





     <

     Ellipse.RenderTransform

     >





     <

     TransformGroup

     >





     <

     TranslateTransform

     X

     ="-1.5"

      Y

     ="-1.5"

     />





     <

     TranslateTransform

     X

     ="0"



 Y

     ="

     {Binding Parent.GridHeight, ConverterParameter=-0.37, Converter={StaticResource ScaleFactorConverter}}

     "

     />





     <

     RotateTransform

     Angle

     ="

     {Binding Angle}

     "

     />





     </

     TransformGroup

     >





     </

     Ellipse.RenderTransform

     >





     </

     Ellipse

     >





     </

     DataTemplate

     >





     </

     ItemsControl.ItemTemplate

     >





     </

     ItemsControl

     >











需要绑定的就是MinorTicks.它都有ViewModel提供值。

同理可以绑定大的标记点：



接下来就是指针的创建：

首先需要创建一个Grid：

然后使用Path元素来创建一个菱形并未它加上效果：

可以看这个例子学习使用path来画图：http://www.c-sharpcorner.com/UploadFile/mahesh/PathInSL03252009005946AM/PathInSL.aspx



最后一步是添加阴影效果显得更酷:



完成啦。

对于数据转换还是需要一些转换函数，比如，颜色转化为Brush:





Cheers

Nic
