鸿蒙next开发：性能测试工具SmartPerf Editor

SmartPerf Editor是一款PC端桌面应用，通过监测、采集应用运行时FPS、CPU、GPU、Memory、Battery、Network等性能数据，帮助开发者了解应用的性能状况。SmartPerf Editor还集成了DrawingDoc功能，可录制Render Service绘制指令，回放并生成不同图形库文件。通过逐帧逐绘制指令回放，来识别是否存在冗余绘制、是否可以优化绘制指令的数量，从而提升页面绘制性能。本文首先介绍DrawingDoc录制回放原理，然后结合场景示例阐述DrawingDoc在性能实践中的应用。

原理介绍

图1 Render Service处理流程图

Render Service详细步骤如下：

1. 预处理：Render Service会接收渲染请求，并对其进行预处理，这个过程包括解析渲染指令、准备渲染资源、设置渲染环境等。
2. 渲染树遍历：Render Service遍历构建生成的渲染树，对每个节点进行适当的处理，包括应用样式、计算布局、生成绘制指令等。
3. RS绘制指令录制回放：在遍历渲染树的过程中，Render Service会生成RS绘制指令。RS指令录制时仅录制每帧的脏区内容，并将RS侧的绘制指令打包写入到文件中。RS指令回放时，使用OpenHarmony原本渲染库和程序读取指令文件。
4. 生成Skia指令和DDGR指令：RS绘制指令会被转换为Skia指令和DDGR指令，Skia和DDGR是一个2D图形库，用于绘制各种形状、文本和图像。
5. 生成Vulkan指令和OpenGL指令：DDGR指令会被转换为Vulkan指令，Skia指令会被转换为Vulkan指令和OpenGL指令。Vulkan和OpenGL是图形API，用于在硬件上执行高效的图形计算。
6. GPU处理：Vulkan指令或OpenGL指令被发送到GPU进行处理，GPU会将接收到的指令转换为像素渲染操作，最终将页面渲染到屏幕上。

使用约束

• Windows 7及以上操作系统的电脑。
• 工具需要使用华为账号登录，需要提前注册。
• 工具下载地址：XXX。
• 支持OpenHarmony，HarmonyOS和Android操作系统（其中DrawingDoc功能目前仅支持OpenHarmony操作系统）。
• USB连接或者WIFI连接。

场景示例

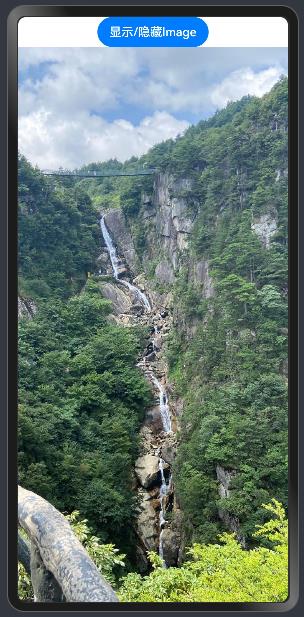

图2 场景预览图

@Entry
@Component
struct Index {
  @State isVisible: Visibility = Visibility.None;

  build() {
    Column() {
      Button("显示/隐藏Image")
        .onClick(() => {
          if (this.isVisible == Visibility.Visible) {
            this.isVisible = Visibility.None
          } else {
            this.isVisible = Visibility.Visible
          }
        })
      Stack() {
        Row().width('40%').height('40%').backgroundColor(Color.Pink)
        Text("Hello World").fontSize(40)
        Image($r('app.media.image')).width('100%').height('100%')
      }.width('100%').height('100%').backgroundColor(Color.Green).visibility(this.isVisible)
    }.width('100%')
  }
}
