DNS和ICMP

域名介绍

在网络通信中，需要用到ip加port，但是ip并不方便记忆，于是我们常用域名来对应一个ip

例如：www.baidu.com    对应    156.36.56.98（随便写的）

com: 一级域名. 表示这是一个企业域名. 同级的还有 "net"(网络提供商), "org"(非盈利组织) 等.

baidu: 二级域名, 公司名.

www: 只是一种习惯用法.

域名解析

域名解析分为两步

1.查本地 /etc/hosts

互连网信息中心(SRI-NIC)会管理一个 hosts 文件，本地主机只需要定期下载即可，里面就是域名和ip的对应

2.使用DNS技术

如果/etc/hosts找不到，那就去向本地DNS服务器发送请求进行查询，本地DNS服务器通常以守护进程形式存在

ICMP协议

ICMP协议是一个网络层协议，不保证可靠传输（没有超时重传机制），无连接，本地主机通过套接字和协议栈来处理响应，目标主机通过协议栈来处理请求，利用ICMP 响应报文来得到路由情况

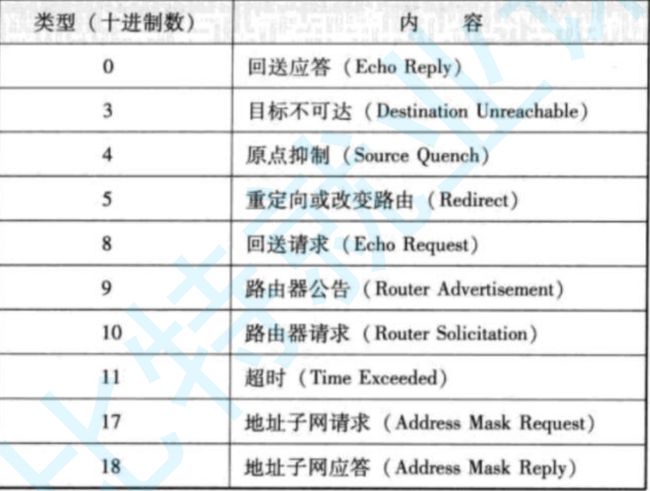

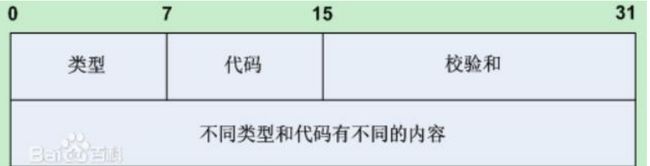

ICMP 的报文格式

标准 ICMP Echo Reply 报文格式​

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|     Type(0)   |     Code(0)   |          Checksum             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           Identifier          |        Sequence Number        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|     Data (可变长度，通常包含时间戳或填充字节)                   |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

ping 命令

ping www.baidu.com

ping命令过程分析：

在终端上写下了这几个字母，随着按下回车，终端模拟器将这几个字母write进主设备，然后驱动程序将主设备数据写进从设备，唤醒从设备等待队列上的进程也就是shell，然后shell读出来，分割字符串，然后创建子进程，进程替换为ping进程，域名通过命令行参数传给了ping进程，然后ping进程去/etc/hosts文件里面查找域名对应ip，如果找不到就向本地DNS守护进程发消息，然后DNS进程开始询问服务器，最后得到对应ip。ping进程接下来的操作如下：

步骤 1：创建原始套接字​​

int sock = socket(AF_INET, SOCK_RAW, IPPROTO_ICMP);
if (sock < 0) {
    perror("socket");  // 需 root 权限或 CAP_NET_RAW 能力
    exit(1);
}

​​步骤 2：构造 ICMP 报文​​

• ​​报文结构​​：

  0                   1                   2                   3
  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  |     Type(8)   |     Code(0)   |          Checksum             |
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  |           Identifier          |        Sequence Number        |
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  |                          Payload (可选)                        |
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

• ​​字段说明​​：
  • ​​Type=8, Code=0​​：表示 Echo Request。
  • ​​Identifier​​：通常为进程 PID（用于响应能够查找到对应套接字）。
  • ​​Sequence Number​​：递增序列号（区分多次请求）。
  • ​​Checksum​​：ICMP 校验和（需手动计算）。

​​步骤 3：发送报文​​

struct sockaddr_in dest_addr;
dest_addr.sin_family = AF_INET;
dest_addr.sin_addr.s_addr = inet_addr("93.184.216.34");  // 目标 IP

// 发送 ICMP 报文
sendto(sock, icmp_packet, sizeof(icmp_packet), 0,
       (struct sockaddr*)&dest_addr, sizeof(dest_addr));

​​步骤 4：接收 Echo Reply​​

char recv_buf[1024];
struct sockaddr_in src_addr;
socklen_t addr_len = sizeof(src_addr);

// 阻塞等待响应（内核通过 Identifier 匹配报文）
recvfrom(sock, recv_buf, sizeof(recv_buf), 0,
         (struct sockaddr*)&src_addr, &addr_len);

ping进程在应用层创建好原始套接字，并且创建好ICMP报文，然后用sendto发送，然后经过ip层和数据链路层封装后发出去，当目标主机收到后，经数据链路层和ip层的解包，交给了ICMP协议的接口，检查ICMP头里的类型，发现是请求，那就构建对应的ICMP响应，然后经IP协议和以太网协议的封装又发回去，源主机收到后开始解包，到ICMP协议层时，根据OS维护的hash表，通过响应里的identifier标识符，找到对应的套接字，然后将ICMP报文写进套接字接收缓冲区，并唤醒等待队列上的进程，ping进程recvfrom从接收缓冲区里读出来完整的ICMP报文，然后根据ICMP报文的内容，write写东西到从设备，终端驱动将从设备数据拷到主设备，然后唤醒终端模拟器，终端模拟器再将东西打到终端上，这就是一次发送数据测试，ping进程会不停发送echo request，并设置序列号来区分这些请求3

​​完整流程：ping 命令的 ICMP 请求与响应全链路解析​​

---

​​1. ping 进程发送 ICMP Echo Request​​

​​（1）应用层（用户态）​​

1. ​​创建原始套接字​​

   int sock = socket(AF_INET, SOCK_RAW, IPPROTO_ICMP);

   • ​​权限​​：需有CAP_NET_RAW （/bin/ping 已默认配置）。
   • ​​作用​​：绕过传输层，直接操作网络层（IP）数据包。

2. ​​构造 ICMP Echo Request​​

   • ​​报文结构​​：

     Type=8 (Echo Request), Code=0

   • Identifier=进程PID, Sequence=递增序号

   • Payload=时间戳或填充数据

   • ​​计算校验和​​：覆盖整个 ICMP 报文。

3. ​​发送请求​​

   sendto(sock, icmp_req, sizeof(icmp_req), 0, &dest_addr, addr_len);

​​（2）内核协议栈处理​​

1. ​​IP 层封装​​

   • 添加 IP 头部：
     • 源/目标 IP、TTL（默认 64）、协议号 1（ICMP）。
   • 查询路由表，确定下一跳 ip 地址和发送接口。

2. ​​数据链路层封装​​

   • 添加以太网帧头：源/目标 MAC 地址、类型 0x0800（IPv4）。
   • 通过网卡驱动（如 eth0）发送到物理链路。

---

​​2. 目标主机处理与响应​​

​​（1）网络接口接收​​

1. ​​网卡（数据链路层）​​

   • 检查目标 MAC 地址，若匹配则接收，剥离以太网帧头。
   • 将 IP 数据包交给内核网络协议栈。

2. ​​IP 层解包​​

   • 校验 IP 头部（版本、校验和、目标 IP）。
   • 若 TTL 减至 0，丢弃并返回 ICMP Time Exceeded（Type=11）。
   • 若目标 IP 匹配本机，剥离 IP 头，根据协议类型是1， 交给 ICMP 模块。

​​（2）ICMP 协议处理​​

1. ​​解析 ICMP 报文​​

   • 检查 Type=8（Echo Request），Code=0。
   • 内核自动构造 Echo Reply（Type=0），保持相同的 Identifier 和 Sequence。

2. ​​发送响应​​

   • IP 层封装：源/目标 IP 互换，TTL 重置（如 64）。
   • 数据链路层封装：通过 ARP 获取源主机的 MAC 地址。
   • 网卡发送响应包。

---

​​3. 源主机接收响应​​

​​（1）网络接口接收​​

1. ​​网卡收包​​

   • 过滤目标 MAC，剥离以太网帧头，IP 层校验后交给 ICMP 模块。

2. ​​ICMP 协议匹配​​

   • 内核根据 Identifier（如 PID 1234）查找原始套接字。
   • 将报文写入套接字接收缓冲区。

​​（2）唤醒 ping 进程​​

1. ​​从阻塞中恢复​​

   • ping 进程此前因 recvfrom() 阻塞，被内核移至就绪队列。
   • 从接收缓冲区读取 Echo Reply 数据。

2. ​​计算 RTT（往返时间）​​

   • 对比当前时间与请求报文中的时间戳（Payload），得到延迟。

​​（3）终端输出​​

1. ​​ping 进程格式化输出​​

   64 bytes from 93.184.216.34: icmp_seq=1 ttl=53 time=11.3 ms

   • ttl：从响应 IP 头部提取。
   • time：RTT 计算结果。

2. ​​终端显示流程​​

   • ping 调用 write() 将结果写入标准输出（文件描述符 1）。
   • 终端驱动（如 tty）将数据从 ​​从设备​​（进程缓冲区）拷贝到 ​​主设备​​（终端显示器）。
   • 终端模拟器（如 xterm）渲染最终字符。

补充说明

1.ping 超时​​：内核未收到 Echo Reply，recvfrom() 超时后停止等待（等待默认 1 秒），靠sendto重发请求，也就是说ICMP协议是没有超时重传的功能的，真正能使其超时重传的是ping进程逻辑

2.ping发送请求到目标主机，目标主机通过硬件中断的协议栈就处理了该请求，根本就没涉及到进程和应用层逻辑

3.ping进程本身处理响应却是寄托协议栈加上进程和应用层逻辑，还使用了套接字
