1. ATmega16微控制器简介
ATmega16微控制器属于Atmel公司生产的一系列AVR微控制器的一部分，它搭载了丰富的接口和功能，为嵌入式应用提供了一个强大的平台。本章将引领读者了解这款微控制器的基本架构、主要特点以及在不同领域的应用优势。
1.1 ATmega16的基本架构
ATmega16采用的是AVR增强型RISC架构，它拥有8位的数据总线和32个通用工作寄存器，这些寄存器可以直接与算术逻辑单元（ALU）进行操作，以实现单个机器周期内的指令执行。该微控制器包含了16KB的在系统可编程Flash程序存储器，512B EEPROM，以及1KB的内部SRAM，保证了数据处理和存储的高效性。
1.2 ATmega16的性能参数
该微控制器的工作频率最高可达16MHz，这允许其快速执行复杂算法。此外，ATmega16具备多种功耗模式，能够适应不同的应用场景，例如在电池供电的便携设备中，可以使用节能的待机模式。其丰富的外围设备接口包括模拟比较器、内部和外部中断、可编程的串行通信接口以及多个定时器/计数器等，为实现功能复杂的应用提供了可能。
1.3 ATmega16的实际应用优势
ATmega16的高性能和多功能性让它在消费电子、工业控制、汽车电子等领域得到广泛应用。它既可以作为一个独立的微控制器工作，也能够作为子系统的一部分集成到更大规模的嵌入式系统中。通过集成的PWM输出和模数转换器等功能，ATmega16尤其适合用于电机控制、电源管理和传感器数据采集等应用场景。开发人员可以利用其高速处理能力和丰富的接口，设计出响应速度快、稳定性高的嵌入式系统。
2. 基础外设操作实践
2.1 1602液晶显示实现
2.1.1 液晶显示的原理及接线
液晶显示（LCD）技术是一种广泛应用于显示设备的显示技术，它利用液晶材料的光学特性，通过控制电流的通断来改变液晶分子的排列状态，从而控制光线的透过率，实现显示效果。LCD具有功耗低、体积小、质量轻等优点。
在ATmega16微控制器中，1602液晶显示模块是一个常见的选择，因为它成本低廉、接口简单并且提供足够的显示空间。1602液晶显示模块通常包含两行每行16个字符的显示能力，通过并行接口与微控制器连接。
接线方面，1602 LCD通常需要以下几个主要信号线：
- VSS：电源地线
- VDD：电源正极线（通常是+5V）
- VO：对比度调节（通过电位器连接到VDD和GND之间）
- RS：寄存器选择信号线（0为指令寄存器，1为数据寄存器）
- RW：读/写选择线（0为写操作，1为读操作）
- E：使能信号线（通常是上升沿触发）
- D0-D7：8位数据线
除此之外，还可能需要一个背光电源连接线（LED+ 和 LED-）用于在背光模式下提供背光源。
2.1.2 字符与图形的显示方法
要在1602液晶显示模块上显示字符或图形，需要通过编程操作一系列的指令来实现。以下是一些基本的步骤：
- 初始化LCD，设置工作模式和显示模式。
- 通过RS和E信号线选择指令寄存器，然后通过数据线D0-D7发送指令字节。
- 发送字符数据到LCD的数据寄存器来显示字符。
- 对于图形显示，需要利用LCD内置的字符生成器或自定义的图形数据。
例如，以下代码示例显示了如何初始化LCD并发送一个字符串到LCD上：
// 假设定义了LCD接口函数
void LCD_Init(); // 初始化LCD
void LCD_Clear(); // 清除LCD显示内容
void LCD_Write_Command(unsigned char command); // 写入命令
void LCD_Write_Data(unsigned char data); // 写入数据
void main() {
LCD_Init(); // 初始化LCD
LCD_Clear(); // 清屏
LCD_Write_Command(0x80); // 设置数据指针到起始位置
LCD_Write_Data('H'); // 显示 'H'
LCD_Write_Data('e'); // 显示 'e'
LCD_Write_Data('l'); // 显示 'l'
LCD_Write_Data('l'); // 显示 'l'
LCD_Write_Data('o'); // 显示 'o'
LCD_Write_Data(','); // 显示 ','
LCD_Write_Data(' '); // 显示 空格
LCD_Write_Data('W'); // 显示 'W'
LCD_Write_Data('o'); // 显示 'o'
LCD_Write_Data('r'); // 显示 'r'
LCD_Write_Data('l'); // 显示 'l'
LCD_Write_Data('d'); // 显示 'd'
LCD_Write_Data('!'); // 显示 '!'
while(1) {
// 循环体
}
}
2.1.3 液晶显示的编程实例
下面是一个完整的编程实例，展示了如何控制1602 LCD显示模块在ATmega16微控制器上显示“Hello World!”：
#include
#define LCD_DATA_PORT PORTD
#define LCD_CONTROL_PORT PORTC
#define RS_PIN PC0
#define RW_PIN PC1
#define EN_PIN PC2
void LCD_Command(unsigned char cmd) {
LCD_DATA_PORT = cmd;
LCD_CONTROL_PORT &= ~(1< 这个程序首先定义了LCD的数据和控制端口以及相关的控制引脚。 LCD_Command 函数用来发送命令字节到LCD，而 LCD_Data 函数用来发送数据字节。通过一系列的命令字节，首先初始化LCD，然后通过 LCD_Write_String 函数发送字符串到LCD上进行显示。
本章节通过提供理论知识、实践操作和编程示例的方式，深入浅出地讲解了如何利用ATmega16微控制器控制1602液晶显示模块进行字符和图形的显示。通过实际的编程实践，读者可以进一步加深对液晶显示原理和编程技巧的理解。
3. 进阶控制技术应用
3.1 流水灯效果创建
3.1.1 流水灯的工作原理
流水灯效果是通过控制一组LED灯的亮灭顺序，形成类似于水流动的效果。这一效果的实现依赖于微控制器的定时器和I/O口操作。定时器负责产生时间基准，以固定的时间间隔切换LED灯的状态，而I/O口则用于输出控制信号。
在ATmega16微控制器中，通过设置特定的寄存器来配置定时器和I/O口。例如，使用预分频器调整定时器的时钟频率，设置比较匹配寄存器（OCR1A/B）来控制输出比较中断的时间点，从而实现流水灯的定时切换。
// 示例代码：设置定时器中断产生流水灯效果
#include
#include
void timer_init() {
// 设置定时器模式为CTC模式
TCCR1B |= (1 << WGM12);
// 设置预分频器为64
TCCR1B |= (1 << CS11) | (1 << CS10);
// 设置比较匹配值
OCR1A = 15624;
// 使能定时器1的比较匹配中断
TIMSK |= (1 << OCIE1A);
}
ISR(TIMER1_COMPA_vect) {
PORTD ^= (1 << PORTD5); // 切换PD5的状态，假设PD5连接到LED灯
}
int main(void) {
DDRD |= (1 << PORTD5); // 设置PD5为输出模式
timer_init(); // 初始化定时器
sei(); // 全局中断使能
while(1) {
// 主循环保持空闲，实际操作由中断服务程序完成
}
}
3.1.2 多种流水灯效果的实现方法
实现流水灯效果的基本方法是使用循环来逐一点亮和熄灭LED灯。通过改变循环的顺序和间隔，可以创造出不同的流水灯效果。以下是一些基本流水灯效果的实现策略：
- 线性流水灯 ：LED灯按照一定的线性顺序依次点亮和熄灭。
- 双向流水灯 ：LED灯从中间向两边点亮，或者两边向中间点亮。
- 跳跃流水灯 ：在LED灯的点亮顺序中跳过一个或多个LED灯。
// 双向流水灯示例代码
for (uint8_t i = 0; i < 8; i++) {
PORTD = (1 << i); // 点亮左侧LED灯
_delay_ms(100); // 延时
PORTD = ~(1 << i); // 熄灭左侧LED灯
}
for (uint8_t i = 7; i > 0; i--) {
PORTD = (1 << i); // 点亮右侧LED灯
_delay_ms(100); // 延时
PORTD = ~(1 << i); // 熄灭右侧LED灯
}
3.1.3 创新流水灯效果的编程技巧
为了创造更具吸引力的流水灯效果，可以通过编程实现一些复杂模式，例如：
- 随机闪烁模式 ：使用随机数生成器来选择点亮的LED灯，产生随机闪烁的效果。
- 渐变效果 ：改变LED灯的亮灭时间来模拟渐变效果。
- 光谱流动效果 ：模拟光谱流动的复杂效果。
// 随机闪烁模式示例代码
#include
void random_delay() {
uint8_t rand_val = rand() % 255;
_delay_ms(rand_val);
}
int main(void) {
DDRC = 0xFF; // 将PORTC设置为输出模式
random_seed = 1234; // 初始化随机数生成器
while(1) {
PORTC ^= 0xFF; // 切换所有LED灯的状态
random_delay(); // 产生随机延时
}
}
以上代码段展示了如何实现流水灯效果的延时和随机延时。在实际应用中，可以通过组合多种效果和技巧来创建更加独特和丰富的视觉体验。
4. 高级功能编程与应用
4.1 定时器和PWM编程实践
4.1.1 定时器的工作原理及其应用
定时器是微控制器中的重要功能模块，它能够在预设的时间间隔内产生中断或更新状态。这对于需要时间基准或周期性任务的场景至关重要。ATmega16内置有三个定时器/计数器模块，它们分别有不同的计数模式和功能。在编程实践中，这些定时器可被配置为产生定时中断、测量时间间隔、产生PWM信号等。
在嵌入式系统中，定时器的典型应用包括：
- 定时任务调度：定时器中断可以用来实现周期性地执行任务，例如读取传感器数据、更新显示内容等。
- 精确的时间控制：当需要在特定时间后执行任务或进行时间测量时，定时器提供了可靠的解决方案。
- PWM信号生成：通过定时器的比较匹配功能，可以轻松地生成模拟电压信号，用于控制电机速度、调节LED亮度等。
4.1.2 PWM技术与编程实现
脉冲宽度调制（PWM）是一种可以通过数字信号控制模拟电路的方法。在ATmega16中，定时器/计数器模块可用于生成PWM信号。PWM信号由一系列脉冲组成，每个脉冲的宽度（即占空比）可以根据需要进行调整，从而控制模拟负载的平均功率。
为了编程实现PWM，通常需要设置定时器的工作模式、控制寄存器，以及配置PWM相关的输出比较寄存器。以下是一个简单的PWM初始化代码示例：
#include
void pwm_init(void) {
// 设置PWM相关的I/O口为输出模式
DDRB |= (1 << PB1); // 假设PWM输出在PB1引脚
// 设置定时器工作在快速PWM模式
TCCR1A |= (1 << WGM10) | (1 << WGM11);
TCCR1B |= (1 << WGM12) | (1 << WGM13) | (1 << CS10);
// 设置PWM频率
ICR1 = 0xFF; // 设置PWM频率为fclk/256
// 设置占空比，这里设置为50%
OCR1A = 0x7F; // 输出比较寄存器的值决定占空比
// 开启PWM输出
TCCR1A |= (1 << COM1A1);
}
在这个示例中，PWM被初始化为快速PWM模式，频率和占空比可以通过改变 ICR1 和 OCR1A 的值来调整。 COM1A1 位设置为高，表示在比较匹配时，PWM引脚会翻转其输出状态。
4.1.3 实际项目中定时器和PWM的运用案例
在实际项目中，定时器和PWM可以应用于多种场景。以一个简单的LED灯调光系统为例，我们可以使用PWM信号来控制LED的亮度。系统通过一个旋转编码器接收用户输入，调整PWM的占空比，从而改变LED的亮度。
下面是该系统的一个核心代码片段：
#include
// 全局变量，用于保存占空比设置值
volatile uint16_t pwm_duty = 0;
// 定时器中断服务程序
ISR(TIMER1_COMPA_vect) {
OCR1A = pwm_duty; // 更新占空比
}
void setup() {
// 初始化定时器
pwm_init();
// 初始化中断
TIMSK |= (1 << OCIE1A);
sei();
}
void loop() {
// 检测旋转编码器状态，并更新占空比
if (encoder_has_changed()) {
int change = get_encoder_change();
pwm_duty = (pwm_duty + change) % 256;
}
}
在这个示例中，定时器中断 TIMER1_COMPA_vect 用于周期性地更新PWM占空比。 pwm_duty 变量根据旋转编码器的输入进行调整。当旋转编码器旋转时， get_encoder_change 函数会返回一个数值，表示亮度调整的方向和幅度，这个值将用于调整 pwm_duty 变量。
4.2 中断处理技术
4.2.1 中断的分类与基本概念
中断是微控制器响应外部或内部事件的一种机制。当中断发生时，CPU会暂停当前的程序执行，跳转到一个中断服务程序（Interrupt Service Routine, ISR），处理完中断事件后，再返回到被打断的位置继续执行。
中断可以分为两类：
- 外部中断：由外部事件触发，如按钮按压、传感器信号变化等。
- 内部中断：由内部事件触发，比如定时器溢出、PWM事件、数据接收完成等。
在ATmega16中，中断由内部的中断向量表管理和触发。开发者需要通过编写中断服务程序和配置中断使能位来启用特定的中断。

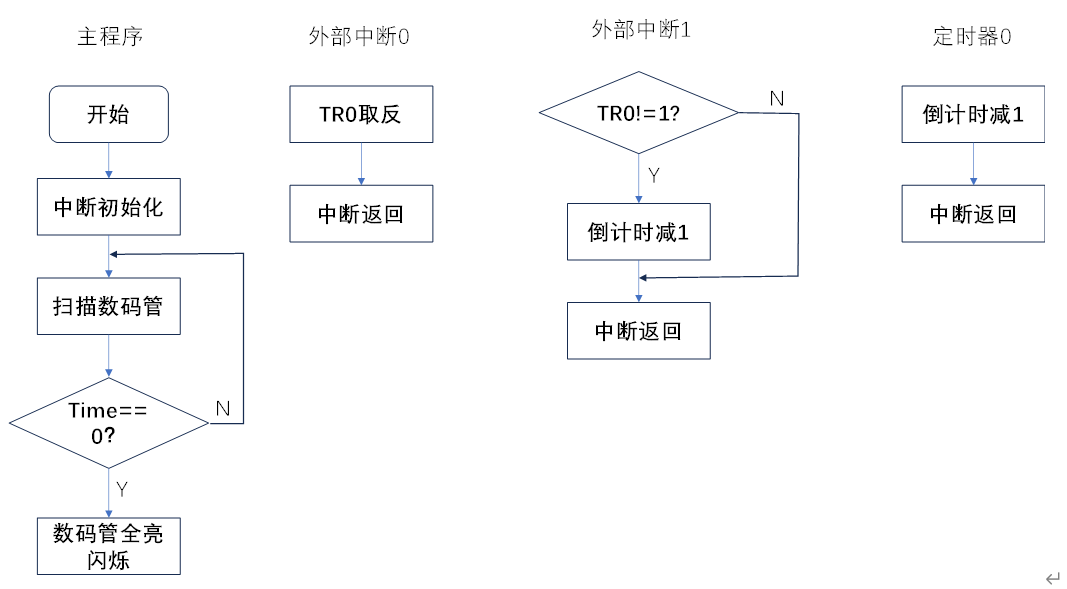

4.2.2 中断编程的实现步骤与要点
实现中断编程通常包括以下步骤：
1. 配置中断源：设置中断触发的条件，比如是边沿触发还是电平触发。
2. 使能中断：在全局中断使能位（例如ATmega16的 SREG 寄存器中的 I 位）和特定中断使能位（在中断控制寄存器中）中设置对应位。
3. 编写中断服务程序：为每个中断源编写ISR，定义中断发生时CPU应执行的操作。
4. 返回中断：在ISR执行完毕后，需要清除中断标志位，并返回到主程序中继续执行。
要点：
- 保持ISR尽可能简短：中断服务程序应快速执行并返回，避免阻塞其他中断事件。
- 防止中断嵌套：可以通过关闭全局中断或中断优先级配置来防止某些中断在其他中断执行期间被触发。
- 使用原子操作：在修改共享数据时，使用原子操作防止数据竞争和不一致的情况。
以下是一个外部中断的例子，假设外部中断0（INT0）被配置为在引脚变化时触发：
#include
#include
void int0_init() {
EICRA |= (1 << ISC01); // 设置INT0为下降沿触发
EIMSK |= (1 << INT0); // 启用INT0中断
sei(); // 全局中断使能
}
ISR(INT0_vect) {
// 中断服务程序的内容
// 例如切换LED状态
PORTB ^= (1 << PB0);
}
int main(void) {
// 初始化代码
int0_init();
// 主循环
while (1) {
// 主程序代码
}
}
在这个例子中，当外部中断0被触发（假设是按钮按下），CPU会暂停主程序的执行，跳转到 INT0_vect 中断服务程序，切换LED的状态，然后返回到主程序继续执行。
4.2.3 高级中断控制技术与实际应用
高级中断控制技术涉及中断优先级设置和中断嵌套。通过配置中断优先级，可以让某些关键中断获得更高的处理优先级，从而在特定情况下及时响应紧急事件。
在实际应用中，高级中断控制技术可以用于实现复杂的系统功能。例如，在一个具有多个传感器和执行器的机器人系统中，可以通过设置中断优先级来确保机器人在紧急情况下能够立刻执行安全动作。
4.3 串行通信基础
4.3.1 串行通信的原理与分类
串行通信是数据通过串行数据线按位顺序进行传输的技术。与并行通信相比，它只需要少数几条线就可以实现数据的发送和接收，因而更加适合于距离较远或连接点数较多的场合。
串行通信的分类主要有：
- 同步通信：通信双方以一个共同的时钟信号进行同步。
- 异步通信：通信双方不需要共享时钟信号，每个字符的传输都以起始位开始，以停止位结束。
常用的串行通信协议有：
- UART（通用异步收发传输器）
- SPI（串行外设接口）
- I2C（两线式串行总线）
4.3.2 实现基本串行通信的方法
UART通信是一种简单且广泛应用的异步通信方式。在ATmega16中，可以使用其内置的UART模块进行基本的串行通信。
以下是一个基本的UART初始化和数据发送的例子：
#include
#include
void uart_init(unsigned int baud) {
// 设置波特率
UBRRH = (unsigned char)(baud >> 8);
UBRRL = (unsigned char)baud;
// 设置数据位、停止位和校验位
UCSRC = (1 << URSEL) | (1 << USBS) | (3 << UCSZ0); // 8位数据位，1位停止位
// 使能接收和发送
UCSRB = (1 << TXEN) | (1 << RXEN);
}
void uart_transmit(unsigned char data) {
// 等待发送缓冲区为空
while (!( UCSRA & (1 << UDRE)));
// 将数据放入发送缓冲区
UDR = data;
}
int main(void) {
uart_init(9600); // 初始化波特率为9600
while (1) {
uart_transmit('A'); // 发送字符A
_delay_ms(1000); // 等待1秒
}
}
在这个例子中， uart_init 函数用于初始化UART模块，设置波特率和通信参数。 uart_transmit 函数用于发送一个字节的数据。
4.3.3 串行通信的高级功能与编程实例
高级功能包括通信模式的切换、错误检测和纠正、硬件流控制等。硬件流控制可以使用RTS（Request To Send）和CTS（Clear To Send）信号，或者DTR（Data Terminal Ready）和DSR（Data Set Ready）信号。
下面是一个利用硬件流控制的例子：
// 假设使用PD2作为CTS信号输入，PD3作为RTS信号输出
void uart_init_hardware_flow_control(unsigned int baud) {
uart_init(baud);
// 配置硬件流控制相关的引脚为输入输出
DDRD |= (1 << PD3); // RTS为输出
DDRD &= ~(1 << PD2); // CTS为输入
PORTD |= (1 << PD3); // 默认RTS高电平，允许数据发送
}
int main(void) {
uart_init_hardware_flow_control(9600);
while (1) {
if (!(PIND & (1 << PD2))) { // 检查CTS信号
uart_transmit('A'); // 如果可以发送数据
}
}
}
在这个例子中，我们设置了硬件流控制的引脚，并在主循环中根据CTS信号决定是否发送数据。当CTS为低电平时，表示接收方准备就绪，可以发送数据。
5. 综合案例分析与项目实践
随着前四章对ATmega16微控制器基础和进阶控制技术的学习，我们已经掌握了基本的编程和硬件操作技能。在这一章节中，我们将通过几个综合性案例来应用这些知识，以巩固和提升实际项目开发的能力。
5.1 智能车控制系统开发
5.1.1 项目需求分析
智能车控制系统旨在通过ATmega16微控制器实现对车模的遥控与自动导航功能。核心需求包括：接收遥控信号、执行运动控制命令、实现基本避障和路径跟踪。
5.1.2 系统设计方案
系统设计主要分为三大部分：遥控接收模块、主控模块、驱动与执行模块。遥控接收模块负责接收外部信号并将其传递给主控模块；主控模块根据接收到的信号及传感器反馈信息，做出决策并通过驱动模块控制车辆的运动。
5.1.3 关键编程点
核心编程涉及到中断服务程序的编写、PWM信号生成、ADC转换以及电机控制算法的实现。为了实现避障功能，需要编程读取超声波传感器数据，并基于距离数据计算转向角度。
// 示例代码：读取超声波传感器数据
#include
#define TRIG_PIN PD2
#define ECHO_PIN PD3
void UltrasonicSensor_Init() {
// 配置TRIG_PIN为输出，ECHO_PIN为输入
}
unsigned int GetDistance() {
unsigned int duration, distance;
// 发送超声波信号
PORTD |= (1 << TRIG_PIN);
_delay_ms(10);
PORTD &= ~(1 << TRIG_PIN);
// 等待ECHO_PIN信号返回
while (!(PIND & (1 << ECHO_PIN)));
// 开始计时
unsigned long start_time = micros();
while (PIND & (1 << ECHO_PIN));
unsigned long end_time = micros();
// 计算距离
duration = end_time - start_time;
distance = duration * 0.0343 / 2;
return distance;
}
5.2 温度监控系统设计
5.2.1 项目需求概述
温度监控系统需要能够实时监测环境温度，并在温度超出预设阈值时发出警报。同时，系统应该提供温度历史数据记录和查询功能。
5.2.2 系统架构与模块
系统由温度传感器模块、主控制模块和报警模块组成。温度传感器模块负责收集环境温度数据并将其传输给主控制模块。主控制模块处理数据并作出相应控制决策。报警模块则根据主控制模块的指令，执行报警动作。
5.2.3 关键编程与数据处理
编程重点在于ADC的精确使用，以及基于温度数据做出逻辑判断。温度数据需要被记录并存储，可能涉及到数据存储和查询优化，保证数据的准确性和实时性。
// 示例代码：读取温度传感器并判断是否需要报警
#include
#include
#define TEMP_SENSOR_PIN ADC0
float ReadTemperature() {
ADMUX |= (1 << REFS0) | (1 << MUX0); // 设置参考电压和通道
ADCSRA |= (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0); // 启用ADC，设置预分频
ADCSRA |= (1 << ADSC); // 开始转换
while (ADCSRA & (1 << ADSC)); // 等待转换完成
return (float)(ADCL | (ADCH << 8)) * 200 / 1023;
}
void CheckAndAlarm(float temperature) {
if (temperature > 40.0) {
// 执行报警操作
PORTB |= (1 << PORTB0); // 打开报警器
} else {
PORTB &= ~(1 << PORTB0); // 关闭报警器
}
}
通过这两个案例的介绍和关键代码片段，我们展示了如何将ATmega16微控制器与各种外设相结合，解决实际问题。这些案例可以帮助读者加深对所学知识的理解，并在实际操作中提升应用技能。
