SkyWalking架构深度解析：分布式系统监控的利器

一、SkyWalking概述

        SkyWalking是一款开源的APM(应用性能监控)系统，专门为微服务、云原生和容器化架构设计。它由Apache软件基金会孵化并毕业，已成为分布式系统监控领域的明星项目。

核心特性

• ‌分布式追踪‌：跨服务调用链路的完整追踪
• ‌服务拓扑分析‌：自动绘制服务间依赖关系图
• ‌性能指标监控‌：JVM、CLR、线程池等运行时指标
• ‌告警系统‌：基于规则的实时告警机制
• ‌日志集成‌：与分布式日志系统无缝对接

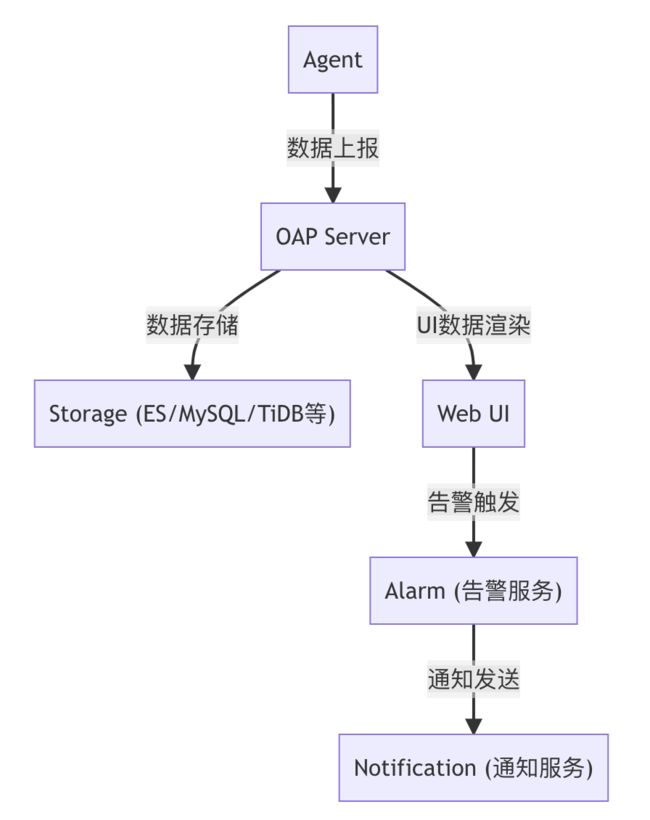

二、整体架构设计

SkyWalking采用模块化设计，主要分为以下几个核心组件：

1. Agent/探针层

‌架构角色‌：数据采集端

‌实现机制‌：

• 基于Java Agent技术实现无侵入式埋点
• 支持多种语言的探针(Java, .NET, NodeJS等)
• 采用插件化架构，可按需扩展监控能力

‌核心功能‌：

• 方法级追踪数据采集
• JVM指标收集
• 上下文传播(跨进程/跨线程)
• 自适应采样控制

2. OAP(Observability Analysis Platform)服务层

‌架构角色‌：数据处理中枢

‌模块组成‌：

‌

1. 接收层（Receiver）‌

• ‌协议支持‌：
  • Agent上报：gRPC（SkyWalking原生协议）
  • 第三方集成：HTTP/JSON（如OpenTelemetry）、Kafka（日志流）
• ‌关键组件‌：
  • Receiver-Trace：调用链数据解析
  • Receiver-Meter：Prometheus格式指标解析
  • Receiver-JVM：Java探针性能数据接收

‌2. 数据总线（Data Bus）‌

• ‌作用‌：异步解耦接收层与分析层
• ‌实现‌：
  • 内存队列（默认）：基于Disruptor高性能环形队列
  • 扩展支持：Kafka（集群部署时启用）

‌3. 分析引擎（Analyzer）‌

• ‌实时计算‌：
  • OAL脚本：定义指标计算规则（如service_resp_time = avg(endpoint.latency)）
  • MAL引擎：数学告警表达式（如error_rate = sum(error)/sum(total)）
• ‌拓扑构建‌：自动识别服务依赖关系（基于Trace的上下游分析）

‌4. 聚合器（Aggregator）‌

• ‌多级聚合‌：
  • L1聚合：分钟级指标（原始精度）
  • L2聚合：小时/天级指标（降精度存储）
• ‌优化策略‌：时间窗口滚动计算（减少重复扫描）

‌5. 告警引擎（Alert Engine）‌

• ‌规则触发‌：
  • 流式检测（如service_sla < 99%持续5分钟）
  • 支持动态加载规则（无需重启服务）
• ‌输出事件‌：通过gRPC/Kafka推送至Alarm Service

‌6. 存储适配层（Storage Adapter）‌

• ‌多存储支持‌：
  • 时序数据：Elasticsearch（默认）、TiDB
  • 元数据：H2（嵌入式）、MySQL
• ‌分片策略‌：按时间分片（如metrics-202306）

‌7. 查询引擎（Query Engine）‌

• ‌统一接口‌：
  • GraphQL：拓扑/追踪查询
  • PromQL：指标查询（兼容Prometheus）
• ‌缓存优化‌：热点数据LRU缓存

核心价值：

• 实时流式分析‌（Analyzer + Aggregator）
• ‌可插拔架构‌（通过Storage Adapter对接不同存储）
• ‌一体化观测能力‌（Metrics/Tracing/Logging联动）

3. UI层

‌架构特点‌：

• 基于React+Ant Design实现
• 动态仪表盘配置
• 拓扑图自动布局算法
• 多租户支持

三、核心架构设计亮点

1. 混合探针模型

/**
 * Java Agent的入口方法，由JVM在应用主程序启动前自动调用
 *
 * @param args  从-javaagent参数传入的配置字符串（如agent.jar=config.properties）
 * @param inst  JVM提供的Instrumentation实例，用于类加载拦截和字节码修改
 */
public static void premain(String args, Instrumentation inst) {
    // 1. 创建插件扫描器
    // PluginConfig会加载plugins/目录下的所有插件定义文件（如apm-dubbo-plugin.xml）
    // PluginFinder根据这些配置建立"类名->对应插件"的映射关系
    PluginFinder finder = new PluginFinder(new PluginConfig());

    // 2. 安装字节码增强器
    // 将Instrumentation实例与插件扫描器绑定，后续所有类加载时都会触发扫描器检查
    // ByteBuddyAgent内部通过java.lang.instrument.ClassFileTransformer实现字节码注入
    ByteBuddyAgent.install(inst, finder);
}

支持三种数据采集模式：

• ‌自动探针‌：零代码修改
• ‌手动埋点‌：通过@Trace注解等
• ‌服务网格集成‌：Istio/Envoy数据适配

2. 高性能数据处理流水线

关键优化点：

• 异步非阻塞IO模型
• 多级缓冲队列
• 批处理写优化
• 压缩传输

3. 可扩展存储架构

# 存储模块配置（支持动态扩展）
storage:
  # 1. 存储类型选择器 - 核心扩展点
  # 通过环境变量SW_STORAGE动态指定存储类型（默认elasticsearch）
  # 可扩展值：elasticsearch/h2/mysql/tidb/influxdb等
  selector: ${SW_STORAGE:elasticsearch}

  # 2. Elasticsearch配置组 - 插件化实现案例
  elasticsearch:
    # 命名空间隔离（多租户支持）
    nameSpace: ${SW_NAMESPACE:""}

    # 集群节点动态配置 - 支持水平扩展
    # 格式：ip1:port,ip2:port 可通过SW_STORAGE_ES_CLUSTER_NODES覆盖
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:localhost:9200}

    # 其他可扩展参数示例：
    # - indexShardsNumber: 分片数扩展
    # - bulkActions: 批量写入规模调整

支持存储类型：

• Elasticsearch（生产推荐）
• H2（开发测试）
• TiDB/MySQL（关系型方案）
• BanyanDB（SkyWalking自研时序数据库）

四、分布式协调与一致性保障机制‌

        ‌该架构通过分片路由、多级聚合和一致性协议的组合，在分布式环境下实现数据有序处理。

1. 数据分片路由机制‌

• ‌哈希分片策略‌：Agent根据TraceID/ServiceID等关键字段计算哈希值，确定目标OAP节点，确保相同业务链路的请求始终路由到同一节点处理
• ‌动态负载均衡‌：OAP集群通过心跳检测实时同步节点负载状态，Agent侧动态调整路由权重（如基于CPU/内存使用率）
• ‌混合角色设计‌：默认所有OAP节点均为Mixed角色（同时承担接收和聚合），大规模部署时可分离为Receiver和Aggregator两类专用节点

2. 分布式计算协同‌

处理阶段	协调机制
‌初次聚合‌	Receiver节点完成本地指标计算，需跨节点聚合的数据通过Data Bus分发
‌二次聚合‌	Aggregator节点按分片规则接收数据，完成全局聚合后写入存储
‌冲突解决‌	采用时间戳+版本号机制，对重复数据执行去重（如选择时间戳最新的记录）

3. 一致性保障技术‌

• ‌最终一致性模型‌：通过异步批处理实现指标聚合，容忍秒级延迟但保证最终结果准确
• ‌向量时钟(Vector Clock)‌：记录数据版本演化路径，解决跨节点时钟不同步导致的分歧
• ‌幂等设计‌：所有数据处理操作支持重复执行，避免网络重传导致的数据重复计算

4. 容错与恢复‌

• ‌检查点(Checkpoint)‌：定期持久化处理进度，故障恢复时从最近检查点继续处理
• ‌冗余副本‌：关键数据在多个OAP节点保留副本，主节点故障时自动切换
• ‌补偿机制‌：对超时/失败任务启动重试或回滚，确保数据不丢失

五、性能优化实践

‌1. Agent端优化‌：

1. 适当调整采样率
2. 过滤非关键Span
3. 启用压缩传输

‌2. 服务端优化‌：

core:
  default:
    # 调整工作线程数
    restThreads: ${SW_CORE_REST_THREADS:2}
    # 增大处理队列
    restQueueSize: ${SW_CORE_QUEUE_SIZE:10000}

‌3. 存储层优化‌：

        a. ES分片策略优化

        b. 冷热数据分离

        c. 索引生命周期管理

六、与其他APM系统架构对比

特性	SkyWalking	Zipkin	Pinpoint
代码侵入性	低	中	低
扩展性	高(模块化)	一般	一般
存储多样性	支持多种	有限	HBase为主
语言支持	多语言	多语言	Java为主
云原生支持	优秀	一般	有限

结语

        SkyWalking通过其模块化、可扩展的架构设计，在分布式系统监控领域展现出强大的适应能力。其架构演进始终围绕三个核心原则：

1. ‌对业务透明‌：最小化侵入性
2. ‌高性能处理‌：应对大规模部署
3. ‌开放生态‌：多语言多协议支持
