【国产化之路】VPX-3U ：基于D2000 /FT2000的硬件架构到操作系统兼容

在国产化和高性能计算、嵌入式系统领域日益受到重视的今天，VPX3U架构以其标准化和模块化的特性广受关注。本文将从硬件架构、系统软件、接口拓展及典型应用等方面，深入剖析整体设计思路与工程实现，供友友们参考和讨论。

一、总体架构与设计目标

• 机械尺寸：符合 VPX-3U标准，既能插入各类 VPX 机箱，也可通过背板与系统其它模块互联。

• 处理器子系统：飞腾 FT2000/4，4 核 2.2 GHz（最高可达 2.6 GHz），配备 4 MB L2 Cache 及 4 MB L3 Cache，支持多线程并行计算。

• 主板定位：面向工业控制、边缘计算、数据采集等对国产软硬件生态有严格要求的场景，需在完全国产化的前提下，保证计算性能和接口兼容性。

设计团队在选型之初即明确三条原则：

1. 全国产化：处理器、GPU、芯片组、固件、操作系统均选用国产方案；

2. 模块化接口：利用 VPX-3U 插槽与背板，将 PCIe、以太网、GPIO 等信号分布至前面板与背板；

3. 工程可维护：UEFI 启动、标准 Linux 驱动模型与开源工具链，降低后续维护成本。

二、硬件子系统细节

2.1 CPU 及芯片组连接

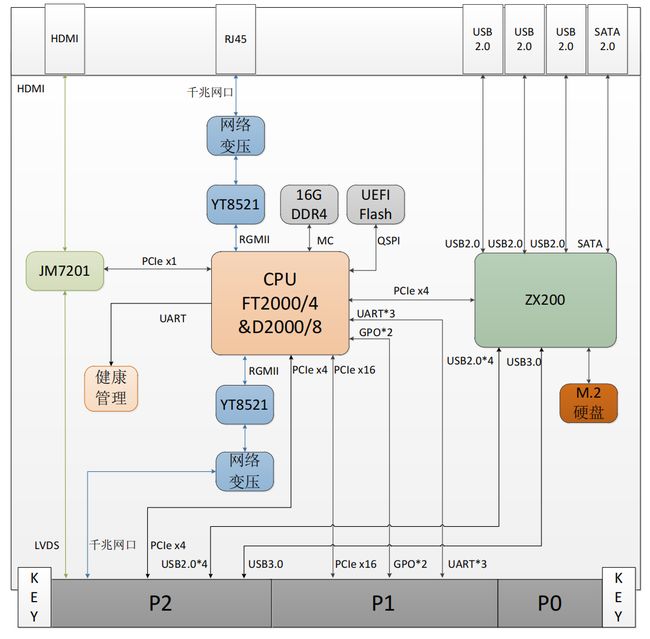

FT2000/4 CPU 通过 PCIe 链路直连国产 ZX200 芯片组。ZX200 提供多通道 PCIe、SATA、USB 等外设总线：

• PCIe：1×PCIe x16（Gen3），1×PCIe x4（Gen2）；

• 存储：1×SATA 2.0，1×M.2（支持 NVMe/SATA）；

• USB：7×USB 2.0（前面板及 VPX 背板），1×USB 3.0；

这种“CPU→PCIe→芯片组→外设”结构，既延续 x86 传统，也兼顾国产 SoC 对外设的灵活扩展。

2.2 内存与缓存

• 16 GB DDR4，单通道或双通道可选，支持 2400 MT/s 以上。

• 大容量 L2/L3 Cache 设计，可有效降低内存访问延迟，对于工业实时采集与边缘 AI 推理均有帮助。

2.3 图形子系统

• GPU：国产 JM7201，2 GB 专用显存，标准频率 1.0 GHz，最高可达 1.3 GHz。

• 显示接口：符合 HDMI 2.0（向下兼容 DVI 1.0）规范；VPX-3U 通道额外带出 2-port LVDS 输出，支持双通道高分辨率面板。

2.4 网络与串口

• 以太网：2 路千兆自适应 RJ45（1 前面板，1 VPX 背板）；

• 串口：3 路 UART，可用于工业总线或外部调试；

• GPIO：2 路通用可编程输出（GPO），便于驱动继电器、指示灯等。

2.5 电源与供电

• 供电方式：12 V DC 输入，板载稳压模块生成各路核心与外设电压。

• 过压、过流保护电路齐备，适配工业级电源环境。

三、固件与操作系统

3.1 飞腾 UEFI

• 基于 TianoCore EDK II 开发，支持 Secure Boot、ACPI、SMBIOS 等规范。

• 在 UEFI 阶段完成 DDR 初始化、PCIe 枚举、设备树生成，并将控制权交给操作系统。

3.2 统信麒麟 V10（UOS）

• 内核兼容 Linux 5.x，保留标准驱动模型，实现对 FT2000/4 与 JM7201 驱动零改动复用。

• 文件系统支持 ext4、XFS、Btrfs，配套国产加密与可信计算模块。

• 系统镜像体积约 1.5 GB，开机到图形界面＜5 s。

四、工程实现要点

1. Device Tree 统一管理
   在 DTS 中详细描述 ZX200 芯片组下各节点（PCIe、USB、SATA、GPIO），并为 JM7201 与 FT2000/4 制定兼容串。系统启动时，无需硬编码，驱动自动绑定。

2. 驱动复用与二次验证

   • 直接复用主线 Linux 驱动：PCIe、Ethernet、USB、SATA、JM7201 GPU 驱动均采用开源代码，仅做少量兼容性补丁（≈30 行）；

   • 针对国产 SoC 特有的中断控制（GICv3）与时钟域，新增 HAL 适配层，保证驱动与上游同步更新时可自动合并。

3. 热插拔与稳定性测试

   • 在 VPX 机箱环境中进行全接口热插拔测试：≥500 次循环，网络与存储链路无报错；

   • 长期高温（60 °C）老化跑分：CPU/GPU/内存连续工作 72 h 无重启、无数据错误。

五、典型应用场景

场景类型	关键需求	配置优势	备注
工业控制	实时 I/O、可靠性	低延迟 UART、GPO；工业级稳定性	可对接多种现场总线
边缘 AI 推理	多核并行、GPU 加速	FT2000/4 多线程；JM7201 OpenCL 支持	适配 TensorFlow Lite、OpenVINO
视频采集与显示	HDMI/LVDS 输出	双路 LVDS + HDMI；2 GB 显存	可驱动高清触摸屏
网络安全	多网口隔离、加密	双千兆自适应口；国产加密模块	支持 VPN、IPSec、TLS

欢迎友友们基于平台私信或本账户简介联系方式进行深度技术交流，共同推进国产软硬件生态繁荣。

通过模块化硬件设计、标准化固件与操作系统适配，实现了在国产生态下的“即插即用”级兼容性。处理器、GPU、芯片组、固件到操作系统的端到端国产方案，为对安全可信与可控性有严格要求的工业、军工、政企等领域提供了可落地的平台。后续可在驱动与固件层面继续优化，以支撑更多 AI、网络加密、 FPGA 扩展等复杂应用。
