UML-共享汽车系统通信图深度解析

1、通信图概述

       通信图（Communication Diagram）是一种UML（统一建模语言）图，用于展示系统中对象之间的交互关系。它详细描述了对象之间如何通过消息传递进行通信，帮助开发者理解系统的动态行为。本文将分析一个共享汽车系统的通信图，该图展示了用户通过手机App与共享汽车系统进行交互的流程。

2、通信图绘画分析

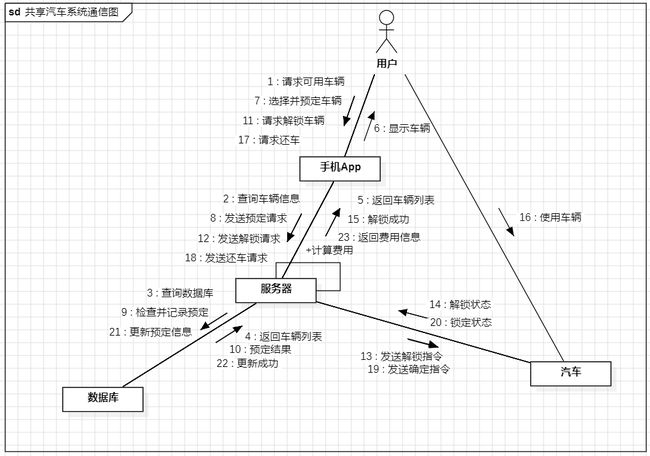

       从图中可以看到，整个流程涉及四个主要角色：用户、手机App、服务器和数据库。流程从用户请求可用车辆开始，到用户还车并支付费用结束。以下是对图中各个步骤的详细分析：

• 步骤1-6：用户请求可用车辆，手机App查询车辆信息，服务器查询数据库获取可用车辆信息并返回给App，App显示车辆列表给用户。

• 步骤7-10：用户选择并预定车辆，App发送预定请求，服务器检查并记录预定信息，返回预定结果给App。

• 步骤11-15：用户请求解锁车辆，App发送解锁请求，服务器发送解锁指令给车辆，车辆返回解锁状态给服务器，服务器返回解锁成功信息给App。

• 步骤16-23：用户使用车辆，结束用车后请求还车，App发送还车请求，服务器更新预定信息，计算费用并返回费用信息给App。

• 步骤24：用户支付费用。

3、通信图绘画、PlantUML代码实现

以下是使用PlantUML绘制上述通信图的代码：

@startuml
skinparam backgroundColor #EEE
skinparam defaultFontName Arial
skinparam defaultFontSize 12

actor User
boundary "Mobile App" as App
control Server
database Database
entity Car

User -- App : 1. 请求可用车辆
App -- Server : 2. 查询车辆信息
Server -- Database : 3. 查询数据库
Database -- Server : 4. 返回车辆列表
Server -- App : 5. 返回车辆列表
App -- User : 6. 显示车辆

User -- App : 7. 选择并预订车辆
App -- Server : 8. 发送预订请求
Server -- Database : 9. 检查并记录预订
Database -- Server : 10. 预订结果

User -- App : 11. 请求解锁车辆
App -- Server : 12. 发送解锁请求
Server -- Car : 13. 发送解锁指令
Car -- Server : 14. 解锁状态
Server -- App : 15. 解锁成功

User -- Car : 16. 使用车辆

User -- App : 17. 请求还车
App -- Server : 18. 发送还车请求
Server -- Car : 19. 发送锁定指令
Car -- Server : 20. 锁定状态
Server -- Database : 21. 更新预订信息
Database -- Server : 22. 更新成功
Server -- Server : 23. 计算费用
Server -- App : 24. 返回费用信息

@enduml

4、通信图的关键点

• 角色之间的交互：图中展示了用户、App、服务器、数据库和车辆之间的交互关系。

• 消息传递顺序：每个步骤都清晰地展示了消息是如何在不同角色之间传递的。

• 系统状态变化：通过通信图，可以清楚地看到系统在不同阶段的状态变化，如车辆的锁定和解锁状态。

5、总结

       通过分析共享汽车系统的通信图，我们可以看到用户与系统之间的交互流程。通信图不仅帮助开发者理解系统的动态行为，还为系统的实现提供了清晰的指导。使用PlantUML可以方便地绘制和修改通信图，使得设计和开发过程更加高效。
