架构12-容器间网络

零、文章目录

架构12-容器间网络

1、Linux网络虚拟化

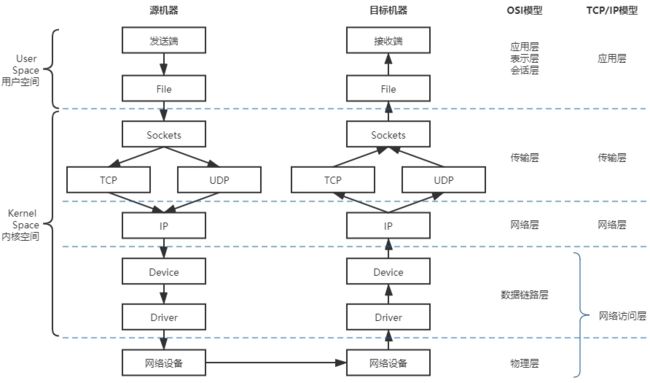

（1）网络通信模型

• 网络通信模型概述
  • OSI 七层模型 和 TCP/IP 四层模型 是理解网络通信的基础。
  • Linux 网络协议栈（简称“网络栈”）呈现“逐层调用，逐层封装”的特点，类似于栈结构。
  •
• 网络协议栈的各层
  • 应用层：
    • 程序通过 Socket 编程接口 与内核空间的网络协议栈通信。
    • Socket 从 BSD Socket 发展而来，是通用的网络编程接口。
    • 应用程序通过读写收、发缓冲区与 Socket 交互。
  • 传输层：
    • 主要协议：TCP 和 UDP。
    • 其他协议：SCTP、DCCP。
    • 数据封装为 TCP Segment 或 UDP Datagram，包含报文头和报文体。
  • 网络层：
    • 主要协议：IP。
    • 其他协议：IGMP、各种路由协议。
    • 数据封装为 IP 数据包，包含报文头和报文体。
  • 网络访问层：
    • Device：网络设备接口，可以是物理硬件或虚拟设备。
    • 网卡驱动程序：负责数据包的最终发送和接收，封装为 以太帧。
• 数据包的发送和接收过程
  • 发送过程：
    • 应用程序通过 Socket 将数据写入发送缓冲区。
    • 数据在各层依次封装，形成完整的数据包。
    • 数据包通过网卡驱动程序发送到网络。
  • 接收过程：
    • 数据包通过网卡驱动程序接收。
    • 数据包在各层依次解封装，最终传递给应用程序。

（2）干预网络通信-Netfilter 框架

1. Netfilter 概述
   • Netfilter 是 Linux 内核提供的一套通用的、可供代码干预数据在协议栈中流转的过滤器框架。
   • 由 罗斯迪·鲁塞尔 提出并主导设计。

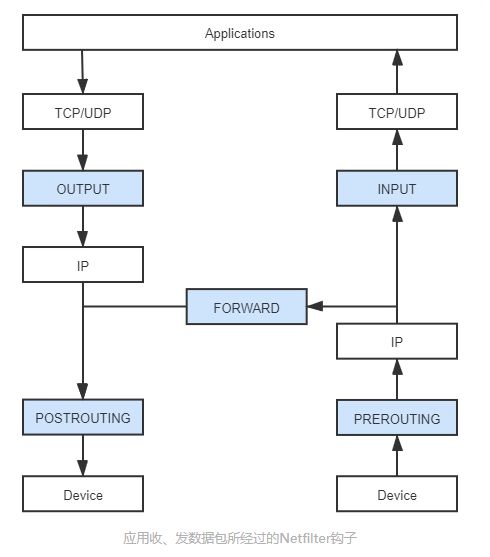

2. Netfilter 的五个钩子
   • **PREROUTING：**数据包进入协议栈后立即触发，用于目标网络地址转换（DNAT）。
   • **INPUT：**数据包发往本机时触发，用于加工发往本地进程的数据包。
   • **FORWARD：**数据包转发到其他机器时触发，用于处理转发的数据包。
   • **OUTPUT：**本机程序发出的数据包触发，用于加工本地进程的输出数据包。
   • **POSTROUTING：**数据包从本机网卡发出时触发，用于源网络地址转换（SNAT）。
   •
3. 回调链
   • 在同一个钩子处可以注册多个回调函数，形成回调链。
   • 回调函数按优先级从高到低触发。

（3）干预网络通信-iptables 工具

• iptables 概述
  • iptables 是基于 Netfilter 的 IP 包过滤工具。
  • 用于数据包过滤、封包处理、地址伪装、网络地址转换等。
• iptables 的常见行为
  • **DROP：**丢弃数据包。
  • **REJECT：**返回错误报文。
  • **QUEUE：**放入用户空间队列。
  • **RETURN：**跳出当前链。
  • **ACCEPT：**放行数据包。
  • **JUMP：**跳转到其他链。
  • **REDIRECT：**端口映射。
  • **MASQUERADE：**地址伪装。
  • **LOG：**记录日志。

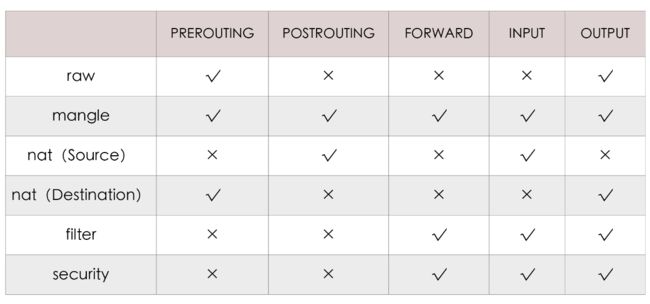

• iptables 的规则表
  • **raw：**去除连接追踪机制。
  • **mangle：**修改报文头信息。
  • **nat：**修改源或目的地址。
  • **filter：**数据包过滤。
  • **security：**应用 SELinux。
  •

（4）虚拟化网络设备

• 虚拟网卡设备
  • tun/tap
    • **tun：**模拟网络层设备，操作三层数据包（IP 报文）。
    • **tap：**模拟以太网设备，操作二层数据包（以太帧）。
    • **用途：**主要用于数据压缩、流量加密、透明代理等。
    • **性能：**需要经过两次协议栈，性能损耗较大。
    • **适用范围：**广泛应用于各种场景，如 VPN。
  • veth (虚拟以太网)
    • **特点：**成对出现，数据原样传输。
    • **用途：**主要用于容器间通信。
    • **性能：**性能优于 tun/tap，实现简单。
    • **局限性：**不适合多容器间通信，需要虚拟交换机支持。
• 虚拟交换机
  • Linux Bridge
    • **功能：**二层转发工具，支持广播、单播、MAC 学习、STP 等。
    • **特殊转发：**支持三层转发，可以设置 IP 地址。
    • **用途：**实现容器间通信，构建单 IP 容器网络。
    • **实现：**通过 brctl 命令创建和管理。
• 虚拟网络
  • VXLAN
    • **原理：**L2 over L4（MAC in UDP），扩展二层网络到三层范围。
    • **优点：**高灵活性、扩展性和可管理性。
    • **缺点：**额外的复杂度和性能开销。
    • **用途：**跨数据中心通信，分布式系统。
  • MACVLAN
    • **原理：**允许多个 MAC 地址和 IP 地址绑定到同一物理网卡上。
    • **优点：**高性能，轻量级。
    • **用途：**追求高性能的通信场景。

（5）容器间通信

• Docker 网络方案
  • 桥接模式 (bridge)
    • **特点：**默认网络，使用 docker0 网桥。
    • **用途：**容器间直接二层通信，跨主机通信需通过网关。
  • 主机模式 (host)
    • **特点：**共享宿主机网络，无独立网络名称空间。
    • **优点：**无性能损耗。
    • **缺点：**无网络隔离，端口冲突。
  • 空置模式 (none)
    • **特点：**仅有回环设备，无其他网络设备。
    • **用途：**自定义网络配置。
  • 容器模式 (container)
    • **特点：**共享指定容器的网络名称空间。
    • **用途：**容器间直接使用回环地址通信。
  • MACVLAN 模式
    • **特点：**为容器指定副本网卡，使用宿主机物理设备。
    • **用途：**高性能通信场景。
  • Overlay 模式
    • **特点：**使用 VXLAN 实现跨主机通信。
    • **用途：**Docker Swarm 服务间通信。

2、容器网络与生态

（1）容器网络的发展背景

• **libnetwork 项目：**2015年Docker发布的专门用于抽象容器间网络通信的独立模块，目的是实现CNM（Container Network Model）规范。
• CNM 与 CNI 的竞争：
  • **CNM：**Docker提出的容器网络模型，旨在将网络功能从容器运行时引擎中剥离出去。
  • **CNI：**Kubernetes推动的容器网络接口，与CNM目标重叠，最终成为事实标准。

（2）容器网络标准的意义

• **目的：**将网络功能从容器运行时引擎或容器编排系统中剥离出去，提高专业性和针对性。
• **插件式设计：**通过插件实现不同类型的网络功能，提高灵活性和扩展性。

（3）CNM 与 CNI 的比较

• CNM：
  • **抽象资源：**Sandbox、Endpoint、Network。
  • **API：**定义了创建网络、删除网络、容器接入网络等十个编程接口。
• CNI：
  • **轻便结构：**在Kubernetes资源模型支持下，结构更加轻便。
  • **API：**主要实现对网络的增加与删除操作。

（4）容器网络插件的分类

• Overlay 网络：
  • **特点：**虚拟化的上层逻辑网络，不受底层物理网络结构的约束，但性能较低。
  • **示例：**Flannel（VXLAN 模式）、Calico（IPIP 模式）、Weave。
• 路由模式：
  • **特点：**直接通过路由转发实现跨主机通信，性能较高，但依赖底层网络环境。
  • **示例：**Flannel（HostGateway 模式）、Calico（BGP 模式）。
• Underlay 网络：
  • **特点：**容器和宿主机处于同一网络，性能最优，但部署复杂。
  • **示例：**MACVLAN、SR-IOV。

（5）选择合适的 CNI 插件

• **环境支持：**确保所选插件与系统环境兼容。
• 性能与功能：
  • **性能：**Underlay 网络插件（如 MACVLAN 和 SR-IOV）性能最优，但部署复杂。
  • **功能：**考虑是否支持特定功能，如 Kubernetes 的 NetworkPolicy。
