CPU 主机调节支持

如果支持 CPU 主机调节，则还必须提供指向以下函数的指针：

• DxgkDdiMapCpuHostAperture
• DxgkDdiUnmapCpuHostAperture

CPU 主机调节

CPU 主机孔径

对于 32 位 OS 离散图形处理单元 (GPU) 不支持可调整大小的 BAR，或者当调整帧缓冲区 BAR 的大小失败时，Windows 显示驱动程序模型 (WDDM) v2 将提供一种替代机制，通过该机制可以有效地访问离散 GPU VRAM。 对于支持可编程 BAR 地址空间的 GPU，WDDM v2 中引入了新的 CPU 主机光圈功能来抽象该功能。

公开 CPU 主机调节时，内核模式驱动程序会为每个支持 CPU 主机调节的段填充新的 DXGK_CPUHOSTAPERTURE 上限结构。 这定义了 CPU 主机调节的大小，这允许驱动程序保留一些 BAR 供内部使用。 页大小与内存段的 GPU 页相同。

然后，内核模式驱动程序公开两个新的设备驱动程序接口， (DDI) 来管理 BAR 地址空间，尤其是 DxgkDdiMapCpuHostAperture 和 DxgkDdiUnmapCpuHostAperture。

CPU 主机光圈后面的页表的内存由驱动程序管理，并在驱动程序初始化期间提前设置。 DxgkDdiMapCpuHostAperture 和 DxgkDdiUnmapCpuHostAperture 预期在段枚举后立即正常运行，并在视频内存管理器初始化期间使用，以在适配器初始化期间将 CPU 虚拟地址映射到系统分页进程的页目录和页表。

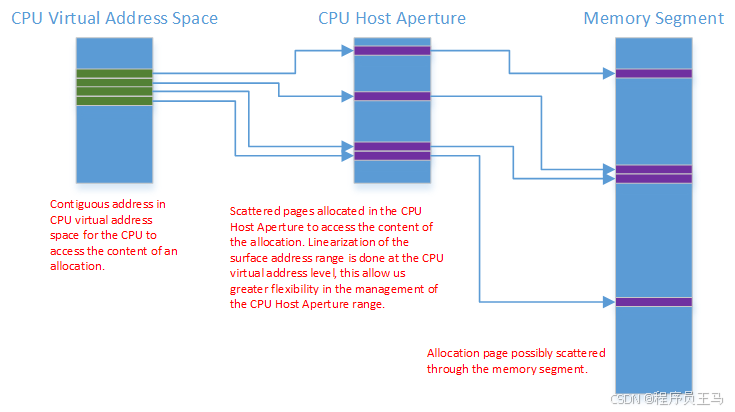

当需要 CPU 访问内存段时，视频内存管理器会保留 CPU 主机 Aperture 中的页，并通过它映射内存段页。 下面对此做了演示。



在链接的显示适配器配置中，除以下内容外，内容看起来类似。

1. 默认 或 LinkMirrored 分配始终映射到 GPU0。
2. LinkInstanced 分配的虚拟地址范围为 AllocationSize*NumberOfGPUInLink ，这些地址范围与映射到不同 GPU 的分配的各个部分相关联。

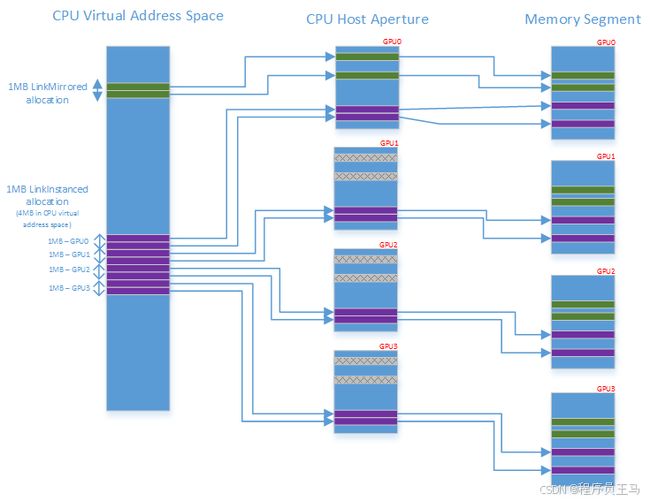

下图说明了这一点：

物理寻址支持

如果使用物理寻址，还必须提供指向以下函数的指针：

• DxgkDdiPatch
• DxgkDdiRender
• DxgkDdiSubmitCommand

GPU 虚拟寻址支持

如果使用 GPU 虚拟寻址，还必须提供指向以下函数的指针：

• DxgkDdiCreateProcess
• DxgkDdiDestroyProcess
• DxgkDdiGetRootPageTableSize
• DxgkDdiSetRootPageTable
• DxgkDdiSubmitCommandVirtual

IoMmu 隔离支持

如果支持 IoMmu 隔离，还必须提供指向以下函数的指针：

• DxgkDdiBeginExclusiveAccess
• DxgkDdiEndExclusiveAccess

链接适配器支持

对于可选的链接适配器支持，还必须提供指向以下函数的指针：

• DxgkDdiLinkDevice

电源管理支持

对于可选的电源管理支持，还必须提供指向以下函数的指针：

• DxgkDdiSetPowerComponentFState;如果报告的组件支持 F 状态，则是必需的。
• DxgkDdiPowerRuntimeControlRequest
• DxgkDdiPowerRuntimeSetDeviceHandle

注意：新式待机或连接待机系统需要电源管理支持。

空闲状态和活动电源的 GPU 电源管理

GPU 电源管理设备驱动程序接口 (DDI)

这些新的和更新的函数和结构从Windows 8开始可用，以便显示微型端口驱动程序转换电源组件的状态并与 Microsoft DirectX 图形内核子系统通信电源事件。

• DxgkCbCompleteFStateTransition
• DxgkCbPowerRuntimeControlRequest
• DxgkCbSetPowerComponentActive
• DxgkCbSetPowerComponentIdle
• DxgkCbSetPowerComponentLatency
• DxgkCbSetPowerComponentResidency
• DxgkDdiPowerRuntimeControlRequest
• DxgkDdiSetPowerComponentFState
• DXGK_DRIVERCAPS
• DXGK_POWER_COMPONENT_FLAGS
• DXGK_POWER_COMPONENT_MAPPING
• DXGK_POWER_COMPONENT_TYPE
• DXGK_POWER_RUNTIME_COMPONENT
• DXGK_QUERYADAPTERINFOTYPE
• DXGKARG_QUERYADAPTERINFO
• DXGK_QUERYSEGMENTOUT3

GPU 电源管理方案

GPU 和显示屏幕是笔记本电脑、移动设备和台式电脑中最大的两个电源消耗者。

以下是降低功耗和延长电池使用时间的关键电源管理方案：

• 移动外形规格设备可以进入空闲状态并省电，因为单个系统组件在不使用时会关闭。
• 基于芯片 (SoC) 的 Windows 系统设备的行为类似于消费设备和移动电话，即它们在需要时立即打开，从而节省能源。
