STC8H8K64U——I2C（PCF8591 中断方式）

i2c.h

#ifndef I2C_H
#define I2C_H

#include

sbit SCL = P3^2;
sbit SDA = P3^3;

static bit I2C_Flage;
/*P_SW2*/
#define EAXFR    0x80; //XFR寄存器使能
#define I2C_S    0x30; //I2C功能引脚切换,SCL：P3.2，SDA:P3.3

/*I2C配置寄存器 I2CCFG*/
#define	ENI2C    0x80  //I2C功能控制位；1:允许I2C功能，0：禁止I2C功能
#define MSSL     0x40  //I2C工作模式选择位；1：主机模式，0：从机模式
#define MSSPEED  0x3C  //I2C总线速度（等待时钟数）控制，范围0~63（0x3F），I2C总线速度 = F_OSC/2/（x*2+4）

/*I2C主机控制寄存器 I2CMSCR*/
#define EMSI     0x80  //主机模式中断使能控制位；1：允许主机模式的中断，0：关闭主机模式的中断

//unsigned char MSCMD = 0x00;  /主机命令,0x00时，待机，无动作

#define I2C_START         0x01  //起始命令
#define I2C_SEND_DATA     0x02  //发送数据命令
#define I2C_RECEVIVE_ACK  0x03  //接收 ACK 命令
#define I2C_RECEVIVE_DATA 0x04  //接收数据命令
#define I2C_SEND_ACK      0x05  //发送 ACK 命令
#define I2C_STOP          0x06  //停止信号

#define I2C_START_DATA_ACK    0x09  //起始命令,发送数据命令,接收ACK命令依次执行。
#define I2C_SEND_DATA_ACK     0x0A  //发送数据命令,接收 ACK 命令依次执行。
#define I2C_RECEVIVE_DATA_ACK 0x0B  //接收数据命令,发送 ACK 命令依次执行。
#define I2C_RECEVIVE_DATA_NAK 0x0C  //接收数据命令,发送 NAK 命令依次执行。

/*I2C主机辅助控制寄存器 I2CMSAUX*/
#define WDTA    0x01   //主机模式I2C数据自动发送允许位，1：使能自动发送，0：禁止自动发送

/*I2C主机状态寄存器 I2CMSST*/
#define MSBUSY  0x80  //主机模式I2C控制状态位（只读位）1：忙碌状态，0：空闲状态
//（发送完START信号后，控制器会进入忙碌状态，一直持续到成功发送STOP停止信号）
#define MSIF    0x40  //主机模式中断标志位。
#define MSACKI  0x02  //主机模式接收应答位。（只读位）
#define MSACKO  0x01  //主机模式发送应答位。

void I2C_Init(void);
void I2C_Start(void);                 //起始信号
void I2C_Stop(void);                  //终止信号
void I2C_ACK_S(bit A);	              //发送应答信号
void I2C_ACK_R(void);	              //接收应答信号
void I2C_SendByte(unsigned char dt);  //发送数据
unsigned char I2C_ReceiveByte(void);  //接收数据

#endif

i2c.c

#include "i2c.h"

void I2C_Init(void)            //I2C初始化
{
	P_SW2 |= EAXFR;              //XFR寄存器使能
	P_SW2 |= I2C_S;              //I2C引脚
	I2CCFG = ENI2C|MSSL|MSSPEED; //允许I2C功能,主机模式
	I2CMSST = 0x00;
}

void I2C_Start(void)           //起始信号
{
	I2C_Flage = 1;
	I2CMSCR = EMSI|I2C_START;    //起始命令
	while(I2C_Flage);            //等待MSCMD命令执行完毕
}

void I2C_Stop(void)            //终止信号
{
	I2C_Flage = 1;
	I2CMSCR = EMSI|I2C_STOP;     //停止命令
	while(I2C_Flage);            //等待MSCMD命令执行完毕
}

void I2C_ACK_R(void)	               //接收应答信号
{
	I2C_Flage = 1;
	I2CMSCR = EMSI|I2C_RECEVIVE_ACK ;  //接收 ACK 命令
	while(I2C_Flage);                  //等待MSCMD命令执行完毕
}

void I2C_ACK_S(bit A)	               //发送应答信号
{
/*
	发送"0101"命令到I2CMSCR寄存器的MSCMD位后,
	控制器会自动读取I2CMSST的MSACKO位的数据当作ACK数据发送到SDA。
 */
	if(A == 1)
		I2CMSST |= MSACKO;               //非应答信号
	else
		I2CMSST &= ~MSACKO; 		         //应答信号
	I2C_Flage = 1;
	I2CMSCR = EMSI|I2C_SEND_ACK ;      //发送 ACK 命令
	while(I2C_Flage);                  //等待MSCMD命令执行完毕
}

void I2C_SendByte(unsigned char dt)  //发送数据
{
	I2CTXD = dt;                       //写数据到数据缓冲区
	I2C_Flage = 1;
	I2CMSCR =  EMSI|I2C_SEND_DATA;     //发送数据命令
	while(I2C_Flage);                  //等待MSCMD命令执行完毕
}

unsigned char I2C_ReceiveByte(void)  //接收数据
{
	I2C_Flage = 1;
	I2CMSCR = EMSI|I2C_RECEVIVE_DATA;  //接收数据命令
	while(I2C_Flage);                  //等待MSCMD命令执行完毕
	return I2CRXD;
}


void I2C_Isr(void) interrupt 24
{
	/*主机模式的I2C控制器执行完I2CMSCR寄存器中MSCMD命令后,
	会产生中断信号，硬件自动将MSIF位置一，向CPU发出中断请求，
	响应中断后， MSIF位必须软件清零*/
	if(I2CMSST & MSIF)
	{
		I2CMSST &= ~MSIF;  //中断标志位清零
		I2C_Flage = 0;
	}
}

main.c

#include "i2c.h"
#include "led_segment.h"

//unsigned char temp[4] = {0};

/*控制字 CONTROL_BYTE*/

/*通道号，CHANNEL_NUMBER */
#define CH0 0x00
#define CH1 0x01
#define CH2 0x02
#define CH3 0x03
/*自动增益*/
#define AUTO_INCREMENT 0x04;

/*模拟输入控制
四单端输入:0x00
三差分输入（AIN3为负）：0x10
两单端输入（AIN0,AIN1）一差分输入：0x20  ;
两差分输入（AIN1,AIN3为负）:0x30*/
#define ANALOGUE_INPUT 0x00

/*模拟输出使能*/
#define ANALOGUE_OUTPUT_ENABLE 0x40

//仅模拟输出，D/A转换
void PCF8591_DAC(unsigned char addr,unsigned char value)
{
	I2C_Start();         //起始信号
	I2C_SendByte(addr);  //发送地址，写
	I2C_ACK_R();         //接收应答

	I2C_SendByte(ANALOGUE_OUTPUT_ENABLE); //发送控制字
	I2C_ACK_R();         //接收应答

	I2C_SendByte(value); //发送数据
	I2C_ACK_R();         //接收应答

	I2C_Stop();          //终止信号
}

//仅单通道读取，A/D转换
unsigned char PCF8591_ADCS(unsigned char addr,unsigned char CONTROL_BYTE)
{

	unsigned char temp;

	I2C_Start();                //起始信号
	I2C_SendByte(addr);         //发送地址，写
	I2C_ACK_R();                //接收应答
	I2C_SendByte(CONTROL_BYTE); //发送控制字,四单端输入
	I2C_ACK_R();                //接收应答

	I2C_Start();              //起始信号
	I2C_SendByte(addr|0x01);  //发送地址，读
	I2C_ACK_R();              //接收应答
	I2C_ReceiveByte();        //接收空数据
	I2C_ACK_S(0);             //发送应答
	temp = I2C_ReceiveByte(); //接收数据
	I2C_ACK_S(1);             //发送非应答
	I2C_Stop();               //终止信号
	return temp;
}
void main (void)
{
	unsigned char temp;
	unsigned int V;
	P3M0 = 0x00;
	P3M1 = 0x00;

	EA = 1;
	I2C_Init();
	SEG_GPIO_Init();

	while(1)
	{

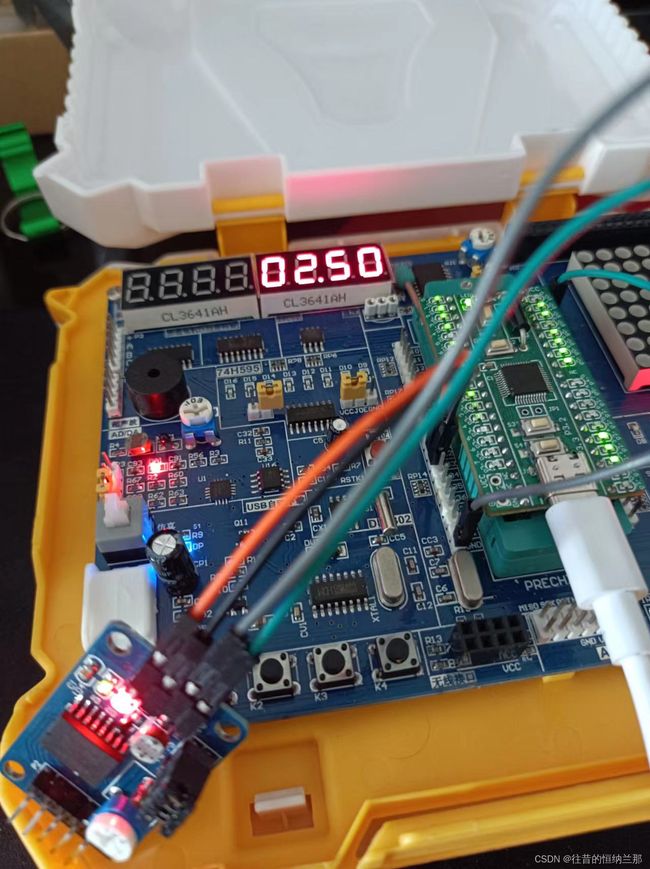

		temp = PCF8591_ADCS(0x90,0x03);
		PCF8591_DAC(0x90,temp);
		V = temp*1.953125; // 5/256*100
		LED_7SEG_CAT_Display(V,2);
	}
}

/*
连续读取四个数据,A/D转换
若仅单端输入，则依次读取四个通道数据

void PCF8591_ADC(unsigned char addr,unsigned char CONTROL_BYTE,unsigned char temp[])
{
	I2C_Start();                  //起始信号
	I2C_SendByte(addr);           //发送地址，写
	I2C_ACK_R();                  //接收应答
	I2C_SendByte(AUTO_INCREMENT|CONTROL_BYTE);//发送控制字，自动增益
	I2C_ACK_R();                  //接收应答

	I2C_Start();                  //起始信号
	I2C_SendByte(addr|0x01);      //发送地址，读
	I2C_ACK_R();                  //接收应答

	I2C_ReceiveByte();            //接收空数据
	I2C_ACK_S(0);                 //发送应答

	temp[0] = I2C_ReceiveByte();  //接收数据
	I2C_ACK_S(0);                 //发送应答
	temp[1] = I2C_ReceiveByte();  //接收数据
	I2C_ACK_S(0);                 //发送应答
	temp[2] = I2C_ReceiveByte();  //接收数据
	I2C_ACK_S(0);                 //发送应答
	temp[3] = I2C_ReceiveByte();  //接收数据
	I2C_ACK_S(1);                 //发送非应答
	I2C_Stop();                   //终止信号
}
*/
