arduino控制小车转向_舵机和舵机控制板

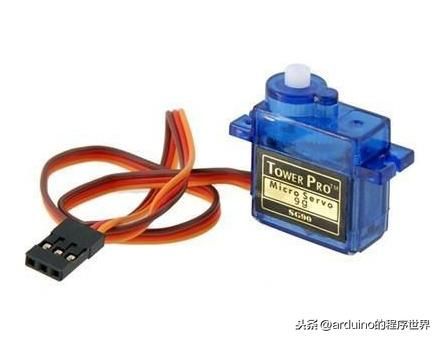

在很多项目中需要用到舵机。比如机器人，伺服系统等方面。步进电机是可以设定转过多少角度，而舵机是可以设定转到的位置，可以说是指哪打哪，Arduino智能小车的前轮转弯系统便是用的这种原理，在工业上机器人上，舵机的应用更是不胜枚举。

控制线用于传输角度控制信号。这个角度是由控制信号脉冲的持续时间决定的，这叫做脉冲编码调制(PCM)。舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms-2.5ms范围，总间隔为2ms。脉冲的宽度将决定马达转动的距离。例如：1.5毫秒的脉冲，电机将转向90度的位置(通常称为中立位置，对于180°舵机来说，就是90°位置)。如果脉冲宽度小于1.5毫秒，那么电机轴向朝向0度方向。如果脉冲宽度大于1.5毫秒，轴向就朝向180度方向。以180度舵机为例，对应的控制关系是这样的：

0.5ms————-0度；

1.0ms————45度；

1.5ms————90度；

2.0ms———–135度；

2.5ms———–180度；
