自识别标记(self-identifying marker) -（1） 简介

一、什么是自识别标记（Self-identifying marker）？

自识别标记在不同的论文中有不同称谓，比如self-identifying marker, self-identifying marker pattern, fiducial marker等, 在此我们统称为自识别标记。 自识别标记乍一看有点类似我们常见的二维码，其每个标记具有唯一性。和二维码不同的是，自识别标记在实际应用中通常由多个一起组合成规则的标记阵列图案（如下图1为8 x 4阵列）。

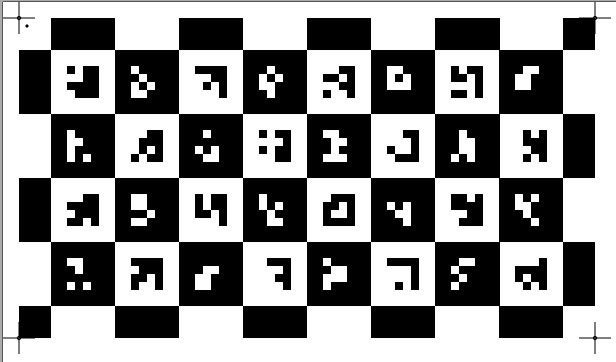

图1 自识别标记阵列图案示例

二、自识别标记有哪些应用？

自识别标记主要有如下应用：相机标定、安防监控、机器人视觉导航、电影拍摄中的特效制作，以及最近风头正盛的增强现实等。下面举例说明。

1、相机标定

自识别标记图案的一个重要应用就是相机标定。相机标定方法有：传统相机标定法、主动视觉相机标定方法、相机自标定法。在此我们主要关注传统相机标定法。
传统相机标定法需要使用尺寸已知的标定物，通过建立标定物上三维空间坐标已知的点与其在一幅图像或多幅图像上二维投影点之间的对应关系，利用一定的算法获得相机模型的内外参数。根据标定物的不同可分为三维标定物和平面标定物（比如棋盘格）。三维标定物可由单幅图像进行标定，标定精度较高，但高精密三维标定物的加工和维护较困难。平面标定物比三维标定物制作简单，一般可以打印张贴在平面上，方便易用，精度也可以保证，但必须采用多幅不
