haclon模板匹配

* 打开窗口
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)

* 显示图像（用于创建模板的图像）
read_image (Image, 'D:/训练照片/4.png')
dev_display (Image)

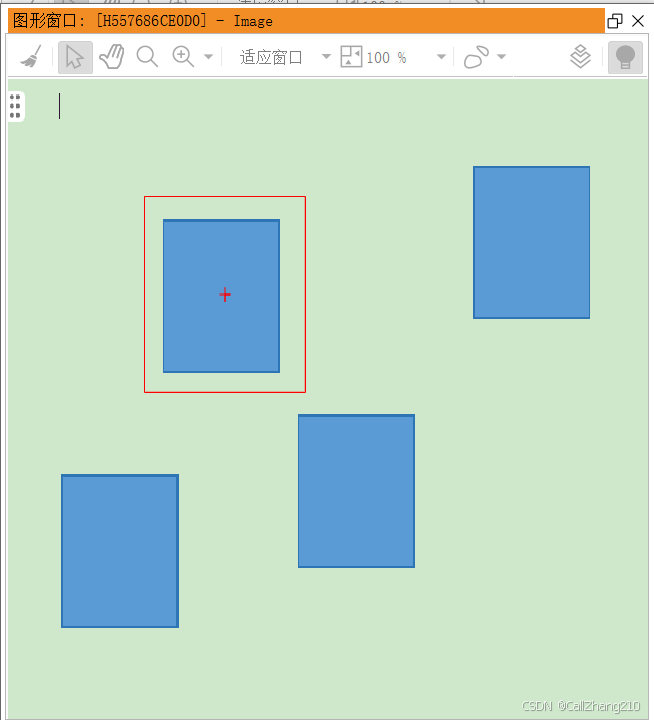

* 在图像上手动绘制ROI，即选择绘制的模板区域
draw_rectangle1 (WindowHandle, Row1, Column1, Row2, Column2)

* 将绘制的模板区域生成矩形
gen_rectangle1 (Rectangle, Row1, Column1, Row2, Column2)

* 提取出区域的图像，作为模板图像
reduce_domain (Image, Rectangle, ImageReduced1)

* 创建模板
create_shape_model (ImageReduced1, 'auto', -0.39, 0.79, 'auto', 'auto', 'use_polarity', 'auto', 'auto', ModelID)

* 将创建的模板存成指定路径的文件
write_shape_model (ModelID, 'D:/训练照片/modle1.shm')

* 读取模板文件
read_shape_model ('D:/训练照片/modle1.shm', ModelID1)

* 在图像中查找模板，并返回模板的中心坐标
* 修改 NumMatches 参数为 10（可根据实际情况调整），以查找多个匹配结果
* 修改 MaxOverlap 参数为 0.1，减少重叠匹配结果的过滤
find_shape_model (Image, ModelID1, -0.39, 0.78, 0.5, 10, 0.1, 'least_squares', 0, 0.9, Row1, Column1, Angle1, Score1)

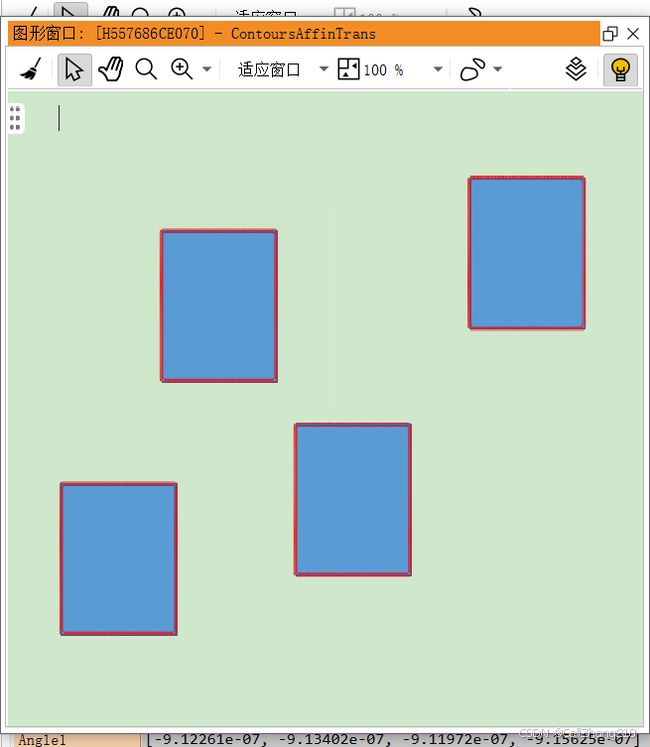

* 遍历所有匹配结果并绘制
for Index := 0 to |Row1| - 1 by 1
    * 在图像中显示模板
    dev_display_shape_matching_results (ModelID1, 'red', Row1[Index], Column1[Index], Angle1[Index], 1, 1, 0)
endfor
