《DNK210使用指南 -CanMV版 V1.0》第四十七章 MNIST实验

第四十七章 MNIST实验

1）实验平台：正点原子DNK210开发板

2）章节摘自【正点原子】DNK210使用指南 - CanMV版 V1.0

3）购买链接：https://detail.tmall.com/item.htm?&id=782801398750

4）全套实验源码+手册+视频下载地址：http://www.openedv.com/docs/boards/k210/ATK-DNK210.html

5）正点原子官方B站：https://space.bilibili.com/394620890

6）正点原子K210技术交流企鹅群:605557868

在上一章节中，介绍了利用maix.KPU模块实现了车牌的检测和识别，本章将继续介绍利用maix.KPU模块实现的MNIST识别。通过本章的学习，读者将学习到MNIST识别应用在CanMV上的实现。
本章分为如下几个小节：
47.1 maix.KPU模块介绍
47.2 硬件设计
47.3 程序设计
47.4 运行验证

47.1 maix.KPU模块介绍

有关maix.KPU模块的介绍，请见第39.1小节《maix.KPU模块介绍》。

47.2 硬件设计

47.2.1 例程功能

获取摄像头输出的图像，对图像进行预处理后，送入KPU进行MNIST手写数字识别，然后在LCD上显示识别出的数字和其对应的得分。

47.2.2 硬件资源
本章实验内容，主要讲解maix.KPU模块的使用，无需关注硬件资源。
47.2.3 原理图
本章实验内容，主要讲解maix.KPU模块的使用，无需关注原理图。

47.3 程序设计

47.3.1 maix.KPU模块介绍
有关maix.KPU模块的介绍，请见第47.1小节《maix.KPU模块介绍》。
47.3.2 程序流程图

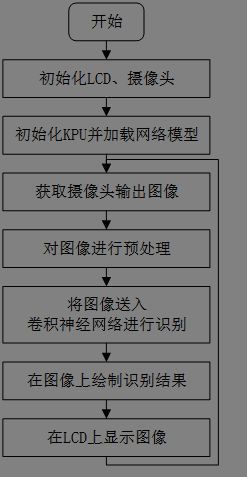

图47.3.2.1 人脸识别实验流程图
47.3.3 main.py代码
main.py中的脚本代码如下所示：

import lcd
import sensor
import gc
from maix import KPU
lcd.init()
sensor.reset()
sensor.set_framesize(sensor.QVGA)
sensor.set_pixformat(sensor.RGB565)
sensor.set_hmirror(False)
# 构造并初始化MNIST识别KPU对象
mnist_recognizer = KPU()
mnist_recognizer.load_kmodel("/sd/KPU/uint8_mnist_cnn_model.kmodel")
while True:
    # 获取摄像头输出图像
    img= sensor.snapshot()
    roi= ((img.width() - img.height()) // 2, 0, img.height(), img.height())
    img.draw_rectangle(roi, color=(0, 255, 0))
    # 对图像进行预处理
   gray_img = img.copy(roi)
   gray_img.to_grayscale()
   gray_img.resize(112, 112)
   gray_img.invert()
   gray_img.strech_char(1)
   gray_img.pix_to_ai()
    # 将图像送入卷积神经网络进行识别，并获取识别结果
   output = mnist_recognizer.run_with_output(gray_img, getlist=True)
   number = output.index(max(output))
   score = KPU.sigmoid(max(output))
    img.draw_string(2, 2, str(number), color=(255, 0, 0), scale=1.5)
    img.draw_string(2, 16 + 2, str(score), color=(255, 0, 0), scale=1.5)
    del gray_img
    lcd.display(img)
    gc.collect()

可以看到一开始是先初始化了LCD和摄像头，并分别构造并初始化了用于MNIST手写数字识别的KPU对象。
然后便是在一个循环中不断地获取摄像头输出的图像，在对图像进行预处理后，将图像送入卷积神经网络中进行计算和识别，最后将识别出的结果在图像上进行绘制，然后在LCD上显示图像。

47.4 运行验证

将DNK210开发板连接CanMV IDE，点击CanMV IDE上的“开始(运行脚本)”按钮后，将摄像头对手写数字，让其采集到手写数字图像，接着便可以看到LCD上显示了MNIST手写数字识别的结果，显示了识别出的数字结果及其对应的得分，如下图所示：

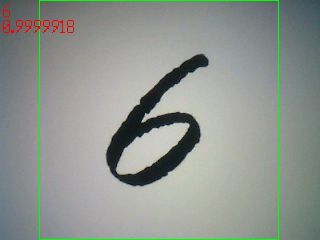

图47.4.1 LCD显示MNIST识别实验结果
