海思Hi3516CV610 -----芯片说明

Hi3516CV610这颗超高清智慧视觉SoC芯片是由海思技术有限公司推出的，其首发量产的时间是在2024年4。标志着海思正式回归安防市场，并在IPC SoC市场中展开竞争。

关键特性
●4K@20，6M@30分辨率
●双目实时接入，支撑枪球一体机等双目机型
●1T 算力 NPU，Transformer特性加速，大模型端侧部署
●SVAC3.0 编码标准，压缩率提升20%
●智能编码 2.0，像素升级，存储不加量，4MP30产品一天存储 5GB
●32 倍曝光比宽动态，商铺/大堂逆光更清
●低照场景，清晰度、运动拖尾、人脸、车牌效果升级
●15米拾音，3~5米对讲，家庭场景哭声检测
●AOV低功耗方案
●OpenHarmony系统与生态:媒体子系统增强组件，图形子系统硬件加速，抗干扰低延时
●VTP 网络传输协议，支持分布式能力，芯片解决方案提前预认证

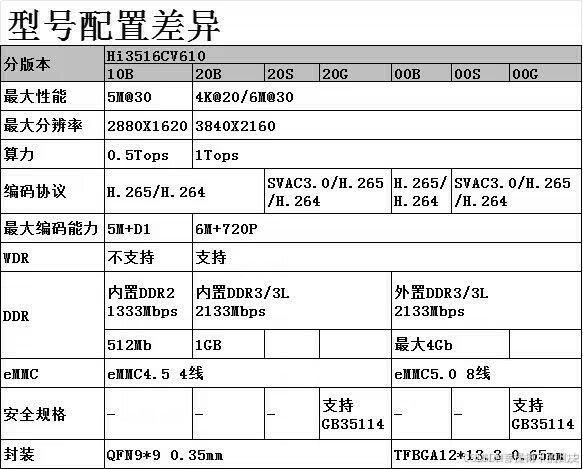

说明 根据功能不同，将Hi3516CV610分为00B/10B/20B/00S/20S型号。

具体配置差异如下：

10B
最大性能：5M@30

最大分辨率：2880*1620

编码协议：H.265/H.264

最大编码能力：5M+D1

DDR：内置DDR2 1333Mbps   512Mb

eMMC：eMMC 4.5 4线

封装：QFN*9 0.35mm

20B
最大性能：4K@20/6M@30

最大分辨率：3840*2160

编码协议：H.265/H.264

最大编码能力：6M+720P

DDR：内置DDR3/3L 2133Mbps 1Gb

eMMC：eMMC 4.5 4线

封装：QFN*9 0.35mm

20S
最大性能：4K@20/6M@30

最大分辨率：3840*2160

编码协议：SVAC3.0/H.265/H.264

最大编码能力：6M+720P

DDR：内置DDR3/3L 2133Mbps 1Gb

eMMC：eMMC 4.5 4线

封装：QFN*9 0.35mm

00B
最大性能：4K@20/6M@30

最大分辨率：3840*2160

编码协议：H.265/H.264

最大编码能力：6M+720P

DDR：外置DDR3/3L 2133Mbps 最大4Gb

eMMC：eMMC 5.0 8线

封装：TFBGA12*13.3 0.65mm

00S
最大性能：4K@20/6M@30

最大分辨率：3840*2160

编码协议：SVAC3.0/H.265/H.264

最大编码能力：6M+720P

DDR：外置DDR3/3L 2133Mbps 最大4Gb

eMMC：eMMC 5.0 8线

封装：TFBGA12*13.3 0.65mm

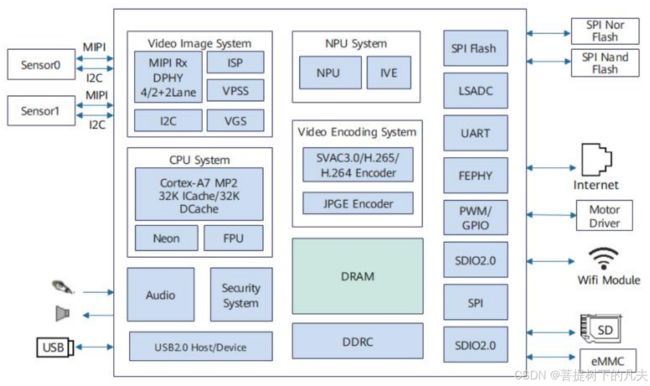

芯片框图如下：

处理器内核
●支持ARM Cortex-A7 MP2
●时钟速率950MHz
●支持32KB I-Cache、32KB D-Cache、128KB L2 cache
●支持 Neon和FPU

智能引擎
●神经网络处理器 NPU
-支持1Tops运算性能
-支持业界上百种主流算法，支撑客户快速商用
-支持Transformer特性加速，内置专属多模态大模型
-工具支撑模型高效生产和进化
-内置人脸人形车形检测/包裹检测/宠物检测等算法
●IVE2.5 升级算子，支持运动侦测，周界防范跟踪，透视变换，视频诊断及多种智能分析应用

视频处理
●支持图像 1/15.5~16x缩放功能
●支持镜头畸变校正
●支持图像Mirror、Flip、90度/270度旋转

视频编码
●支持SVAC3.0主要档次，level 8.0.30
●支持H.265 Main Profile Level 5
●支持H.264 BP/MP/HP Level 5.1
●编码最大分辨率为3840x2160（4K）
●支持I/P帧
●支持智能编码2.0
●支持隐私编码
●多码流编码典型性能如下:
-3200x1800@30fps+1280x720@30fps
-3840x2160@20fps+1280x720@20fps
●支持CBR/VBR/ABR/AVBR/CVBR/QVBR/FIXQP/QP MAP 等多种码率控制模式
●输出码率最大值80Mbps
●支持8个区域的编码前OSD叠加
●支持8个感兴趣区域(ROI)编码
●支持JPEG Baseline编码
●JPEG 编码最大分辨率16384x16384
●JPEG最大性能编码:
-3200x1800@30fps(YUV420)
-3840x2160@20fps(YUV420)

视频输入接口
●支持MIPI/LVDS/Sub-LVDS/HiSPi多种接口
●支持2x2-Lane或4-Lane组合，最高支持2路sensor 输入
●支持8/10/12Bit RGB Bayer
●支持8/10/12 Bit DVP
●支持BT.601、BT.656、BT.1120视频输入接口
